Macchine per la trivellazione a fusoliera con velocità di spirale compresa tra 60 e 1000 giri al minuto 7000x1500x2000 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY |
| Certificazione: | CE, ISO |
| Numero di modello: | DDK-60/1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $80,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pallet in ferro o cassa in legno per fumigatori |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Tipo: | Perforatrice del banco |
|---|---|---|---|
| Diametro di Max. Drilling (millimetri): | 60 | Distanza di velocità del mandrino (rpm): | 60 - 1000 giri/h |
| CNC o no: | Cnc | Velocità di perforazione: | 10-500 mm/min |
| Voltaggio: | 220/380/400/440V | Dimensione ((L*W*H): | 7000x1500x2000 mm |
| Potenza (kW): | 50 | Peso (kg): | 9000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Localizzazione dello showroom: | Stati Uniti, Francia, Germania, India, Messico, Russia, Sudafrica | Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, fabbriche, tipografie |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore, cambio, SpA, contenitore a pressione | Colore: | Adattamento alle esigenze del cliente |
| Gamma di perforazione del diametro: | 8-60mm | Max. profondità di perforazione: | 2000 mm |
| Numero di fusi: | 2 PCS. | Max. Length del pezzo in lavorazione: | 2000 mm |
| Intervallo di diametro di chiusura del pezzo: | 300 mm | Intervallo di velocità del mandrino della scatola di perforazione: | 100-2000 giri al minuto (passi) |
| Intervallo di velocità del mandrino della testa: | 60-1000 giri al minuto o senza testa | Sistema CNC: | SIEMENS o altro sistema CNC |
| Tipo di macchina: | Esercizio di tiro orizzontale | Servizio post-vendita: | Supporto online, supporto tecnico video, ricambi gratuiti, installazione sul campo, messa in servizi |
| Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo | Localizzazione del servizio locale: | Canada, Stati Uniti, Francia, Germania, Brasile, Messico, Russia, Tailandia, Australia, Corea del Su |
| Port: | Porti della Cina | ||
Descrizione di prodotto
Foratura a pistola CNC a fusione singola per buco profondo
DDK-60/1

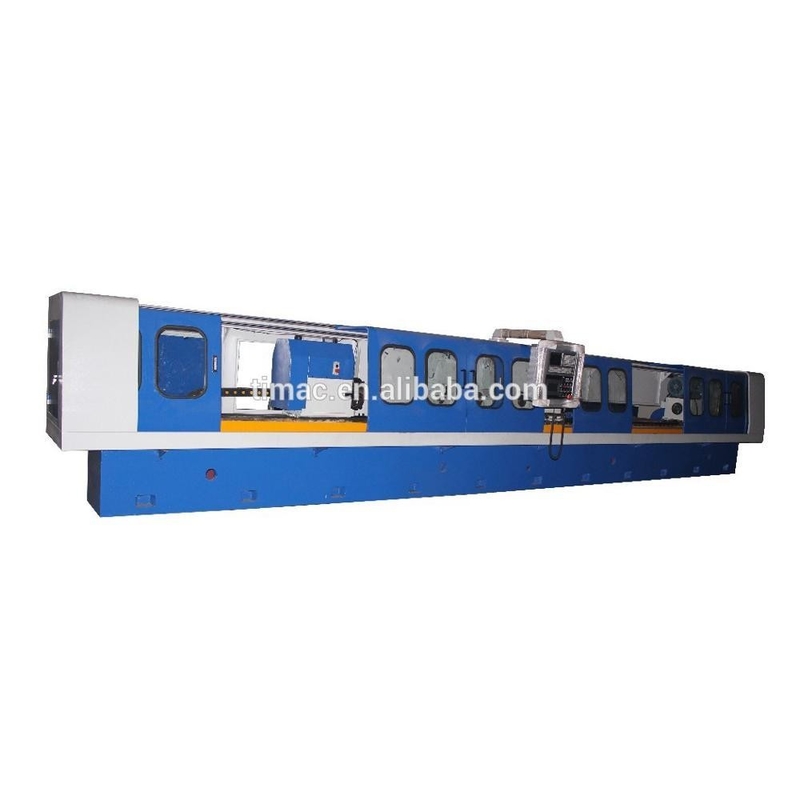

Principale prospettiva
Principali esibizioni
Prestazioni e caratteristiche
- La macchina per la perforazione a profondo foro CNC è la macchina per la perforazione dedicata ad alta efficienza, alta precisione e alta automazione.
- Quando si forano fori con un diametro di Φ8-30 mm, si adotta il tipo di rimozione di schegge esterne (metodo di perforazione a pistola), attraverso un processo di perforazione una tantum;Quando si forano fori con un diametro di Φ30-60 mm, si adotta il tipo di rimozione di schegge interne BTA.
- Può completare diverse procedure, tra cui la perforazione, l'espansione e la riaming, che viene generalmente eseguita da diverse macchine nel processo convenzionale.Questa macchina raggiunge l'eccellente precisione di lavorazione e finitura superficiale.
- La macchina adotta tutta la rotazione del pezzo di lavoro e dello strumento mentre lo strumento è alimentato.
- La macchina adotta il sistema CNC e ha funzione di ciclo automatico. e può ottenere azione singola e azione di ciclo automatico.
- La macchina può elaborare foro centrale e foro eccentrico. quindi è particolarmente adatto per la produzione di massa. i diversi fori sono disponibili per essere elaborati da questa macchina tra cui attraverso foro,buco cieco e buco passo.
Elenco delle specifiche
Parametri tecnici
| Specificità | Unità | DDK-50/1 | DDK-60/1 |
| Distanza di perforazione | mm | 8 - 50 | 8 - 60 |
| Max. profondità di perforazione del pezzo da lavorare | mm | 500, 1000, 1500, 2000 | 500, 1000, 1500, 2000 |
| Lunghezza massima del pezzo da lavorare | mm | 500, 1000, 1500, 2000 | 500, 1000, 1500, 2000 |
| Intervallo di velocità del mandrino della testa | r/min | 60-1000 | 60-1000 |
| Intervallo di velocità del mandrino della trivella (senza passo) | r/min | 100-2000 | 100-2000 |
| Intervallo di velocità di alimentazione (senza passaggio) | mm/min | 10 - 500 | 10 - 500 |
| Intervallo di diametro di chiusura del pezzo | mm | 300 | 300 |
| Velocità di alimentazione rapida | m/min | 2 | 2 |
| Torsione del motore di alimentazione | N.m. | 18 | 18 |
| Potenza del motore della testa | kW | 15 | 15 |
| Potenza del motore di alimentazione della scatola della barra di trivellazione (senza passaggio) | kW | 15 | 15 |
| Pressione di lavoro del sistema di raffreddamento (regolabile) | MPa | 1-5 | 1-5 |
| Flusso del sistema di raffreddamento (regolabile) | L/min | 6-100 (1 gruppo) 100 (1 gruppo) | 6-100 (1 gruppo) 100 (1 gruppo) |
| Rapporto diametro-lunghezza di perforazione | 1:100 | 1:100 | |
| Potenza totale della macchina | kW | 50 | 50 |
| Precisione di montaggio del liquido di raffreddamento | μm | 20 | 20 |
| Sistema CNC | SIEMENS o altro sistema CNC | ||
Nota: la testa è facoltativa. Se senza testa, si possono risparmiare costi; se con testa, si può aumentare l'efficienza di elaborazione.

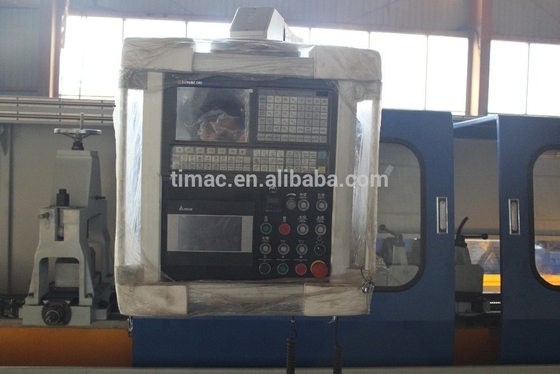

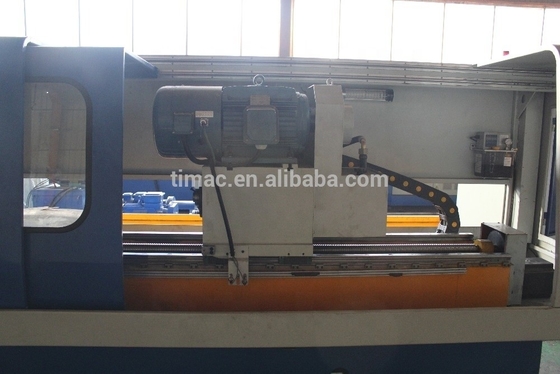

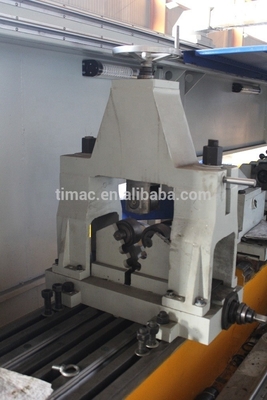

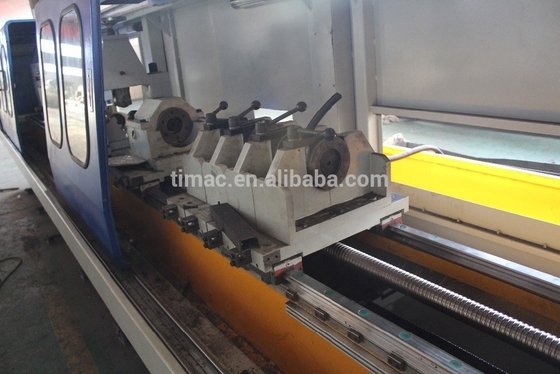

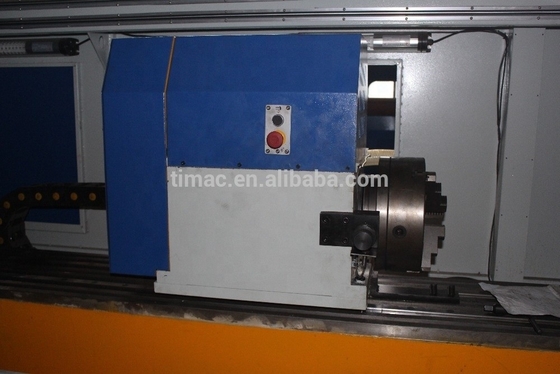

Immagini dettagliate
La macchina utensile DDK-60/1 è dotata disingolobarre di perforazione.
Dati effettiviSpindle singoloPerforazione per perforatori CNC
La vera figura
| |
| |
Imballaggio e spedizione
- Prima confezionato con un panno impermeabile e poi in una custodia di legno.
- Potrebbe essere necessario togliere alcune parti e imballarle in una custodia di legno.
- In base alle diverse esigenze del cliente, possiamo adottare diversi imballaggi.
Che si tratti di una macchina per l'affinamento di buchi profondi CNC o di una macchina per la perforazione e l'estorsione di buchi profondi CNC o di una macchina per la lucidatura di rulli per buchi profondi CNC, tutti usiamo gli stessi imballaggi standard.
