Potenza DB-350 normale cilindro orizzontale macchina per la perforazione e perforazione di buchi profondi con altezza centrale del mandrino di 450 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
| Certificazione: | CE ISO9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $150,000.00/sets 1-1 sets |
| Imballaggi particolari: | Pacchetto di navigabilità standard o in base alle richieste del cliente |
| Capacità di alimentazione: | 250 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Tipo: | Perforatrice del banco |
|---|---|---|---|
| Diametro di Max. Drilling (millimetri): | 350 | Distanza di velocità del mandrino (rpm): | 60 - 1000 giri/h |
| CNC o no: | Normalmente | Voltaggio: | 220/380V |
| Potenza (kW): | 30 | Peso (kg): | 9000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta produttività |
| Localizzazione dello showroom: | Canada, Germania, Indonesia, Emirati Arabi Uniti, Sudafrica, Malesia, Australia | Industria applicabile: | Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchinari, fabbriche di a |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore | Intervallo di diametro del foraggio: | 60-350mm |
| Gamma di perforazione del diametro: | 30-100 mm ((Per serie di tipo A) | Max. profondità di foraggio: | 1000-15000 mm |
| Altezza del centro dello spinello: | 450 mm | Diametro di fissaggio del pezzo: | 120-450 mm |
| Intervallo di velocità del mandrino della testa: | 60-1000 giri al minuto (12 passi) | Taper a fusione: | 1:20 |
| Potenza del motore principale: | 30 kW | Potenza: | Altri dispositivi per la trasmissione |
| Port: | Porto della Cina | ||
Descrizione di prodotto

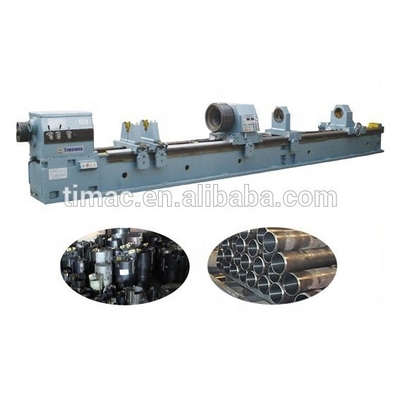

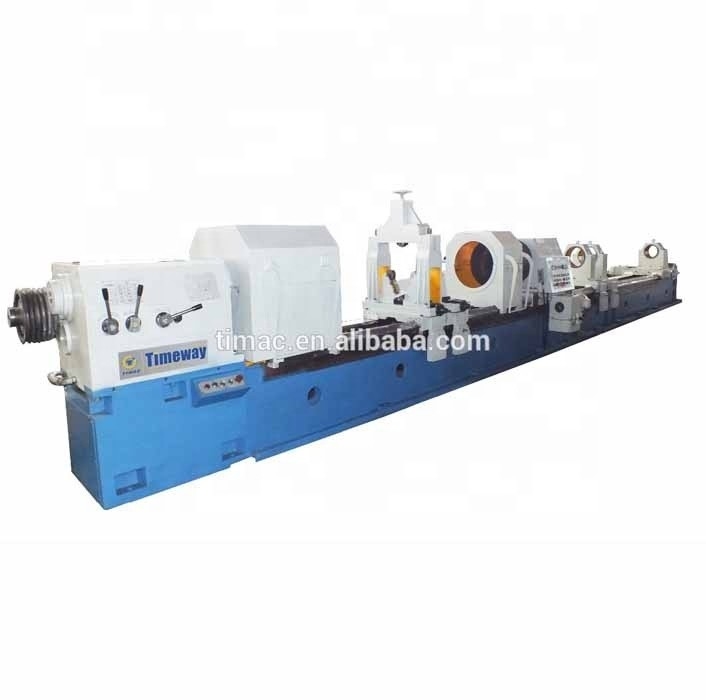

Macchine per la perforazione e per il perforazione di buchi profondi a cilindro orizzontale normale
DB-350 DB-350A
Principale prospettiva
Riassunto
Riassunto della macchina
- Questa macchina è appositamente progettata per la lavorazione a profondo foro di pezzi cilindrici.
- Può eseguire diverse lavorazioni, come la perforazione, la perforazione, l'espansione e la lucidatura dei rulli, ecc. Oltre alla lavorazione attraverso il buco, può anche elaborare buco passo e buco cieco.
- La macchina utensile è adatta per la produzione di cilindri speciali, cilindri di carbone, macchinari idraulici, tubi per caldaie ad alta pressione, petrolio, militari, elettrici e spaziale aereo, ecc.
Principali esibizioni
Prestazioni e caratteristiche
- Il processo adotta la modalità di rotazione del pezzo di lavoro e di alimentazione degli utensili, se necessario lo strumento può essere anche rotativo.
- Il fluido di taglio raggiunge l'area di taglio attraverso il dispositivo di alimentazione dell'olio o attraverso l'estremità della barra di foratura, la rimozione del chip adotta il tipo BTA.
- La macchina può essere dotata di scatola di perforazione, raggiungendo doppia rotazione del pezzo di lavoro e degli strumenti, e l'azione singola è disponibile ancheper soddisfare le diverse esigenze di lavorazione.In condizioni di rotazione a velocità inferiore del pezzo di lavoro, l'efficienza e la qualità della lavorazione possono essere assicurate.
- La macchina ha un'ampia applicazione in base alle diverse richieste di lavorazione.
- DB-350 è dotato di una scatola di testa di lavoro, ma non è dotato di scatola di foratura o scatola di perforazione; DB-350Aaggiungere alla scatola di trivellazione o alla scatola di perforazione sulla base del DB-350, quindimaggiore efficienzala lavorazione di fori profondi per pezzi cilindrici.
Elenco delle specifiche
Parametri tecnici
| Specificità | Unità | DB-350 | DB-350A |
| Intervallo di diametro di perforazione | mm | / | Φ30-Φ100 |
| Intervallo di diametro del foraggio | mm | Φ60-Φ350 | Φ60-Φ350 |
| Intervallo di profondità | mm | 1000-15000 | 1000-15000 |
| Distanza di fissaggio del pezzo da lavorare | mm | 120-450 | 120-450 |
| Altezza del centro dello spinello | mm | 450 | 450 |
| Il buco del fuso della testa. | mm | Φ75 | Φ75 |
| Diametro del buco del fuso anteriore. | mm | Φ85 1:20 | Φ85 1:20 |
| Intervallo di velocità dello spinello | r/min | 60-1000 (12 passaggi) | 60-1000 (12 passaggi) |
| Foratura a fusoliera | mm | / | Φ75 |
| Foratura con foro conico anteriore | mm | / | Φ85 1:20 |
| Intervallo di velocità della trivella | r/min | / | 40-670 (12 passaggi) |
| Intervallo di velocità di alimentazione (senza passaggio) | mm/min | 5-2000 (senza passo) | 5-2000 (senza passo) |
| Velocità di movimento veloce del carrello | m/min | 2 | 2 |
| Potenza del motore principale | kW | 30 | 30 |
| Potenza del motore della pompa idraulica | kW | 1.5 | 1.5 |
| Potenza del motore rapido di carico | kW | 3 | 3 |
| Torsione del motore di alimentazione | N.m. | 36 | 36 |
| Potenza del motore della pompa di raffreddamento | kW | 5.5 (4 gruppi) | 5.5 (4 gruppi) |
| Pressione nominale del sistema di raffreddamento | MPa | 2.5 | 2.5 |
| Flusso del sistema di raffreddamento | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Pressione nominale del sistema idraulico | MPa | 6.3 | 6.3 |
| Max. forza assiale dell'alimentatore di olio | KN: | 6.3 | 6.3 |
| Max. forza di fissaggio dell'alimentatore di olio | KN: | 20 | 20 |
Immagini principali

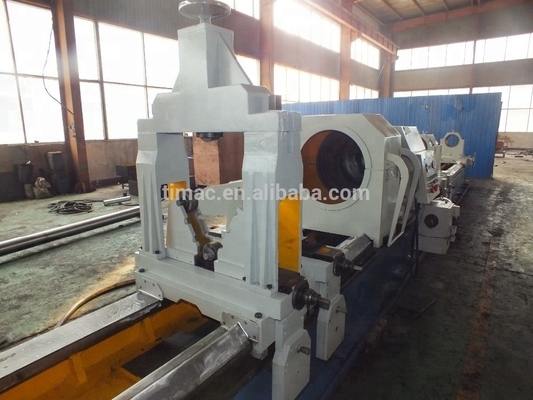

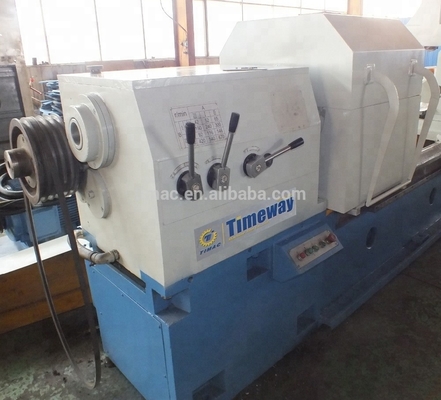

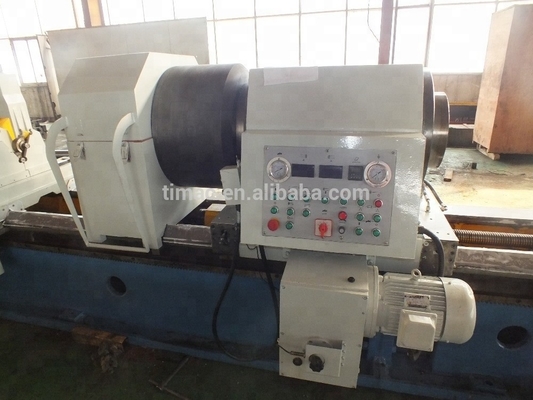

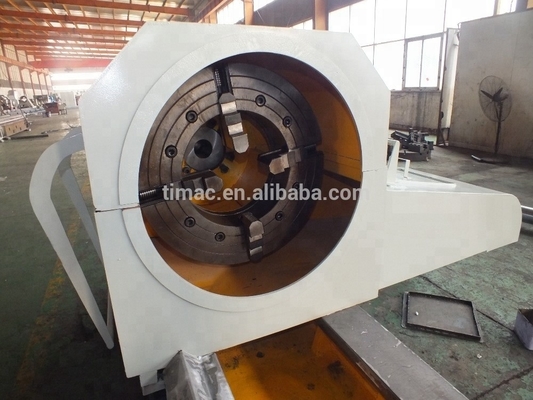

La macchina è composta da corpo letto, testa, casella di perforazione e foratura (facoltativo), corpo di mandrino, carrello di alimentazione, alimentatore di olio, sistema di raffreddamento, dispositivo di rimozione dei frammenti, riposo costante, sistema idraulico,supporto per barre noiose, motore e sistema elettrico, ecc.
Imballaggio e spedizione
- Prima confezionato con un panno impermeabile e poi in una custodia di legno.
- Potrebbe essere necessario togliere alcune parti e imballarle in una custodia di legno.
- In base alle diverse esigenze del cliente, possiamo adottare diversi imballaggi.
Che si tratti di una macchina per l'affinamento di buchi profondi CNC o di una macchina per la perforazione e l'estorsione di buchi profondi CNC o di una macchina per la lucidatura di rulli per buchi profondi CNC, tutti usiamo gli stessi imballaggi standard.
