Max. diametro di perforazione. 100mm CNC Deep Hole Drilling Boring Machine per cilindro idraulico
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
| Certificazione: | CE ISO9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto di navigabilità standard o in base alle richieste del cliente |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Tipo: | Perforatrice del banco |
|---|---|---|---|
| Diametro di Max. Drilling (millimetri): | 100 | Distanza di velocità del mandrino (rpm): | 20 - 1200 giri/h |
| CNC o no: | Normalmente | Voltaggio: | 220/380V |
| Potenza (kW): | 30 | Peso (kg): | 9000 kg |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta precisione |
| Localizzazione dello showroom: | Stati Uniti, Francia, Brasile, Indonesia, Sudafrica, Kazakistan | Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchinari, fabbrica di alimenti e beva |
| Tipo di commercializzazione: | Nuovo prodotto 2020 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore | Gamma di perforazione del diametro: | 30 a 60 mm |
| Intervallo di diametro del foraggio: | 40-125 mm | Intervallo di profondità: | 500-8000 mm |
| Diametro di fissaggio del pezzo: | 40-200 mm | Intervallo di velocità del mandrino della testa: | 20-1200 giri al minuto |
| Altezza del centro dello spinello: | 300 mm | Taper a fusione: | 1:20 |
| Sistema CNC: | SIEMENS o altro sistema CNC | Peso: | Come situazione attuale |
| Port: | Porto della Cina | ||
Descrizione di prodotto

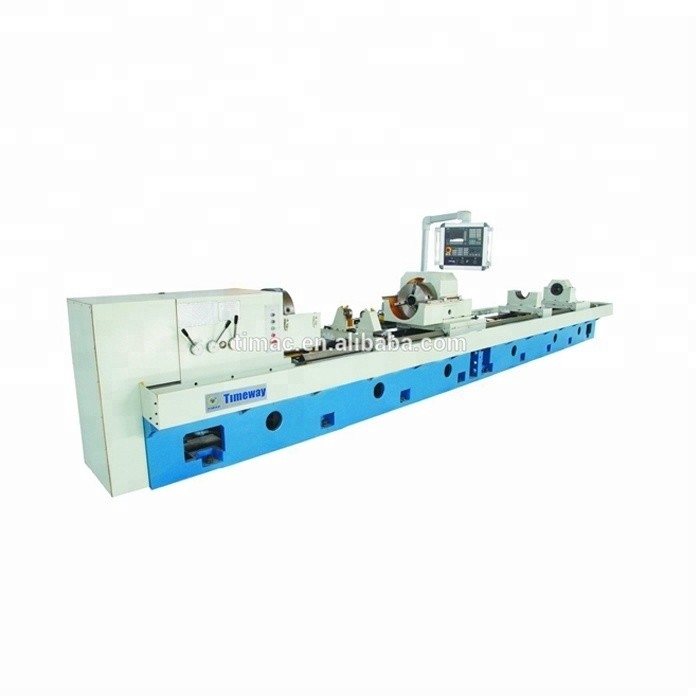

Macchine CNC per la perforazione e perforazione orizzontale di fori profondi
DBK-100 DBK-100A
Principale prospettiva
Riassunto
Riassunto della macchina
- La macchina CNC per la perforazione e per la perforazione di buchi profondi è principalmente per la lavorazione di pezzi cilindrici.
- La macchina è dotata di sistema CNC. Oltre alla lavorazione attraverso il buco, può anche elaborare buco passo e buco cieco, ecc.
- La macchina utensile è adatta per la produzione di cilindri speciali, cilindri di carbone, macchinari idraulici, tubi per caldaie ad alta pressione, petrolio, militari, elettrici e spaziale aereo, ecc.
Principali esibizioni
Prestazioni e caratteristiche
- La macchina di perforazione e perforazione a buco profondo della serie adotta la doppia guida rettangolare sul corpo del letto, che è trattata con la tecnologia di indurimento e ha l'eccellente resistenza all'usura.
- Il dispositivo di protezione è installato attorno alla macchina per evitare schizzi di olio e perdite.
- Il sistema di alimentazione e l'alimentatore dell'olio adottano il controllo del servomotore e la trasmissione del carrello per garantire la sicurezza dello strumento e del pezzo di lavoro, la macchina è facile da usare e ha una buona rigidità.
- Il motore a fusione utilizza un motore a frequenza variabile CA con regolazione della velocità senza gradini.
- Quando la macchina per la perforazione adotta la rimozione interna di schegge (tipo BTA), l'olio di taglio viene fornito da un alimentatore di olio all'area di taglio,il chip viene scaricato attraverso il foro interno della barra di perforazione e viene raccolto nel contenitore di chip situato nella parte posteriore della macchina.
- La macchina è dotata di un attrezzo composto ad alta efficienza, lo strumento di lucidatura dei rulli skiving può essere espanduto e ritirato automaticamente,può raggiungere un'elevata efficienza di lavorazione per la produzione di bombole di olio.
- Germania strumento WENAROLL può essere scelto, e il cliente può anche utilizzare lo strumento prodotto dalla nostra azienda.
- DBK-100 è dotato di una scatola di testa di lavoro, ma non è dotato di una scatola di foratura o di una scatola di perforazione;DBK-100Aaggiungere alla scatola di trivellazione o alla scatola di perforazione sulla base del DBK-100, quindimaggiore efficienzala lavorazione di fori profondi per pezzi cilindrici.
Elenco delle specifiche
Parametri tecnici
| Specificità | Unità | DBK-100 | DBK-100A |
| Intervallo di diametro di perforazione | mm | Φ30-Φ60 | Φ30-Φ60 |
| Intervallo di diametro del foraggio | mm | Φ40-Φ125 | Φ40-Φ125 |
| Intervallo di profondità | m | 0.5-8 | 0.5-8 |
| Distanza di fissaggio del pezzo da lavorare | mm | Φ40-Φ200 | Φ40-Φ200 |
| Altezza del centro dello spinello | mm | 300 | 300 |
| Intervallo di velocità di rotazione dello spinello della testa | r/m | 200-1200 | 200-1200 |
| Diametro del foro dello spinello | mm | Φ75 | Φ75 |
| Diametro del foro a spirale anteriore | mm | Φ85 1:20 | Φ85 1:20 |
| Potenza del motore della testa | kW | Motore a frequenza variabile da 15 kW | |
| Potenza del motore della trivella | kW | - | 15 |
| Diametro del foro del fusibile della trivella | mm | - | Φ75 |
| Foratura con foro conico anteriore | mm | - | Φ85 1:20 |

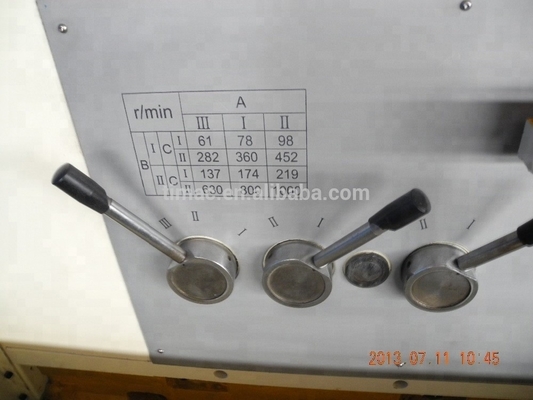

| Intervallo di velocità della trivella | r/min | - | 40-500 (12 gradini) |
| Intervallo di velocità di alimentazione (senza passaggio) | mm/min | 5-1500 (senza passo) | 5-1500 (senza passo) |
| Velocità di movimento rapida del carrello | m/min | 3.2 | 3.2 |
| Potenza del motore di alimentazione | kW | 5.5 | 5.5 |
| Potenza del motore rapido del carrello | kW | 3 | 3 |
| Potenza del motore della pompa idraulica | kW | 1.5 | 1.5 |
| Pressione di lavoro nominale del sistema idraulico | MPa | 6.3 | 6.3 |
| Potenza del motore della pompa di raffreddamento | kW | 5.5 (3 gruppi) | 5.5 (3 gruppi) |
| Pressione nominale del sistema di raffreddamento | MPa | 2.5 | 2.5 |
| Flusso del sistema di raffreddamento | L/min | 100,200,300 | 100,200,300 |
| Sistema CNC | Siemens 808 o KND | ||
Immagini principali

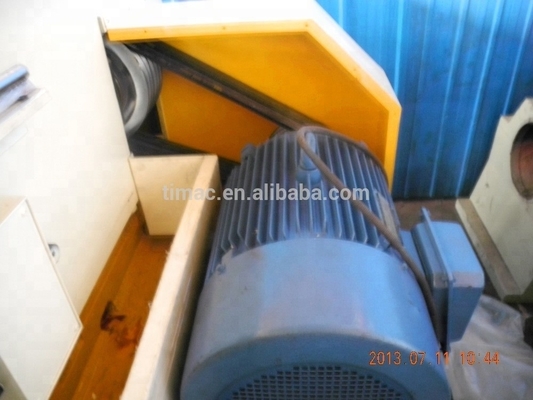

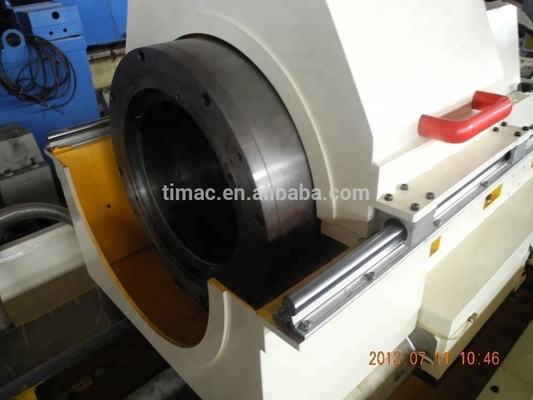

La macchina è composta da corpo letto, testa, casella di perforazione e foratura (facoltativo), corpo di mandrino, carrello di alimentazione, alimentatore di olio, sistema di raffreddamento, dispositivo di rimozione dei frammenti, riposo costante, sistema idraulico,supporto per barre noiose, sistema motore ed elettrico, sistema CNC, ecc.
Fabbricazione

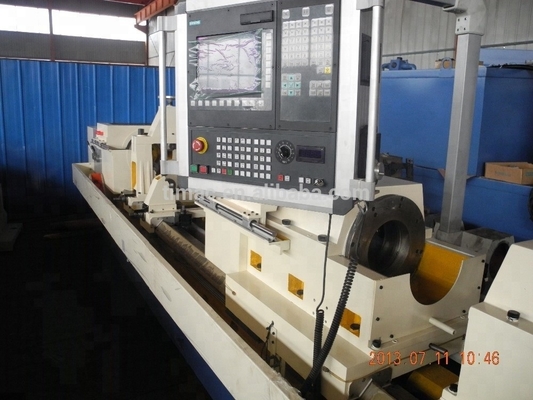

Il sistema CNC è dotato di GSK o SIEMENS o FANUC o altro sistema CNC.
Macchine di specifiche diverse con la figura reale
| |
| |
Imballaggio e spedizione
- Prima confezionato con un panno impermeabile e poi in una custodia di legno.
- Potrebbe essere necessario togliere alcune parti e imballarle in una custodia di legno.
- In base alle diverse esigenze del cliente, possiamo adottare diversi imballaggi.
Che si tratti di una macchina per l'affinamento di fori profondi CNC o di una macchina per la perforazione e l'aspersione di fori profondi CNC o di una macchina per la lucidatura di rulli per fori profondi CNC, tutti usiamo gli stessi imballaggi standard.
