1200 mm Tavola di viaggio orizzontale per foratura e fresatura con 5000 kg Max. carico del tavolo
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
| Certificazione: | ISO9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $85,320.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Dimensione della tavola (mm): | 1320x1010 | Viaggio del tavolo (X) (mm): | 1200 millimetri |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 900 mm | Viaggio della tavola (Z) (mm): | 1300 millimetri |
| Numero di assi: | 5 | Max. Table Load (chilogrammi): | 5000 |
| Viaggio (asse W) (mm): | 550 mm | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore |
| Accuratezza di posizionamento (asse X) mm: | 0.03 | Precisione di posizionamento (asse Y) mm: | 0.04 |
| Precisione di posizionamento (asse Z) mm: | 0,02 | Numero di spine: | Non sposato |
| Distanza di velocità del mandrino (rpm): | 12 giri/h | Potenza del motore a fusione ((kW): | 15 |
| Tipo: | Orizzontale | Condizione: | Nuovo |
| CNC o no: | Normalmente | Capacità di produzione: | Pieno |
| Voltaggio: | 380 V | Dimensione ((L*W*H): | 5500x3050x2900 |
| Peso (T): | 12,5 t | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Industria applicabile: | Impianti di produzione, officine di riparazione di macchinari, uso domestico, commercio al dettaglio |
| Localizzazione dello showroom: | Canada, Turchia, Francia, Germania, Pakistan, India, Russia, Corea del Sud | Nome del prodotto: | Strumento per macchine noiose |
| Nome: | alesatrice | Applicazione: | Riparazione di macchine da costruzione |
| Funzioni: | Broing | Servizio post-garanzia: | Servizio |
| Parola chiave: | alesatrice | Colore: | Soddisfare le esigenze del cliente |
| Precisione: | Alta precisione | Tipo di macchina: | Struttura orizzontale |
Descrizione di prodotto
Descrizione del prodotto
Macchine per foratura e fresatura orizzontali CNC
Specificità
Modello | Unità | HBM-110C | HBM-110D |
Area di lavoro | |||
Capacità di perforazione | mm | Φ50 | Φ50 |
Diametro del controborro (massimo) | mm | Φ240 | Φ240 |
Diametro di lavoro del diapositivo di fronte (massimo) | mm | Φ720 | Φ720 |
Dimensioni della tabella | mm | 1320x1010 | 1320x1010 |
Capacità di carico della tavola | kg | 5000 | 5000 |
Distanza tra il centro dello spinello e il tavolo | mm | 5-905 (5-1205) | 5-1205 (5-1605) |
Numero di slot in T | pcs | 7 | 7 |
Scalature in T, larghezza | mm | 22 | 22 |
Scalature in T, spaziatura | mm | 125 | 125 |
Intervallo di rotazione della tavola | deg | 4x90° | 4x90° |
Viaggi | |||
Corsi da tavolo viaggiano sull'asse X | mm | 1200 | 1800 |
Viaggio verticale della testa (asse Y) | mm | 900 (1200) | 1200 (1600) |
Tavola percorrenza longitudinale asse Z | mm | 1300 | 1300 |
Viaggio longitudinale dello spinello W-asse | mm | 550 | 550 |
Visualizzazione del movimento della diapositiva verso l'asse U | mm | 125 | 125 |
Fabbricazione | |||
Intervallo di velocità | r/min | 12-1100 | 12-1100 |
Diametro dello spinello | mm | Φ110 | Φ110 |
Torsione dello spinello (massimo) | N.m. | 1100 | 1100 |
Forza assiale dello spinello | N | 13000 | 13000 |
Conico di fusione | / | BT1 commercio | BT1 commercio |
Velocità di scorrimento di fronte | r/min | 4-125 | 4-125 |
Alimentazione rapida | |||
Asse X di alimentazione rapida | mm/min | 10000 | 10000 |
Asse Y dell'alimentazione rapida | mm/min | 10000 | 10000 |
Asse Z dell'alimentazione rapida | mm/min | 10000 | 10000 |
Asse W di alimentazione rapida | mm/min | 5000 | 5000 |
Asse U di alimentazione rapida | mm/min | 80 | 80 |
Mangimi | |||
Asse X di alimentazione | mm/min | 5-1000 | 5-1000 |
Asse Y di alimentazione | mm/min | 5-1000 | 5-1000 |
Asse Z di alimentazione | mm/min | 5-1000 | 5-1000 |
Asse di alimentazione W | mm/min | 5-1000 | 5-1000 |
Asse U di alimentazione | mm/min | 80 | 80 |
Accuratezza | |||
Precisione di posizionamento asse X | mm | 0.03 | 0.04 |
Precisione di posizionamento asse Y | mm | 0.03 | 0.04 |
Accuratezza di posizionamento asse Z | mm | 0.03 | 0.04 |
Precisione di posizionamento asse W | mm | 0.03 | 0.03 |
Asse X di ripetibilità | mm | 0.02 | 0.02 |
Ripetibilità asse Y | mm | 0.02 | 0.02 |
Asse Z di ripetibilità | mm | 0.02 | 0.02 |
Ripetibilità asse W | mm | 0.02 | 0.02 |
Precisione di rotazione del tavolo di lavoro | " | 12" | 12" |
Potenza | |||
Potenza del motore principale | kW | 15 | 15 |
Altri | |||
Dimensioni totali (LxWxH) | mm | 5500x3050x2900 | 5892x3704x3300 |
Peso della macchina | kg | 12500 | 15500 |

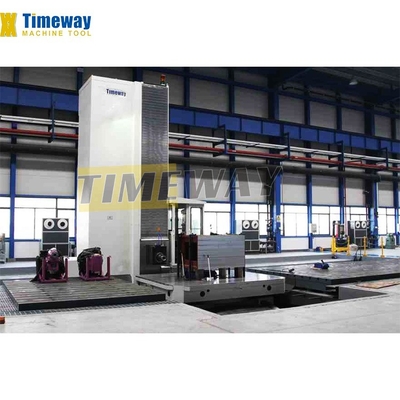

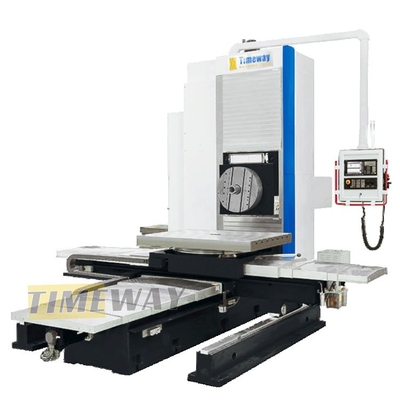

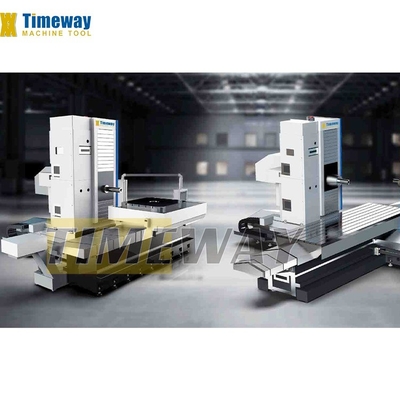

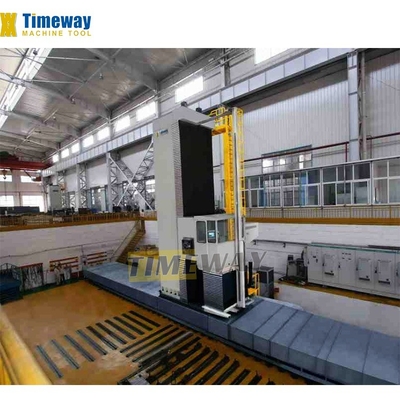

Immagini dettagliate
Profilo aziendale
Gamma di attività: attrezzature e componenti industriali, macchine di produzione e di lavorazione Prodotti principali: tornio, fresatrici, perforatrici, macchine di rettifica, macchine CNC,La macchina per la tosatura., Press Brakes, Rolling Machine, Forklift Truck, Vehicle Machine Management System Certificazione: ISO 9001, ISO 14001 ZHENGZHOU TIMEWAY MACHINE TOOL Co., Ltd.è un fornitore professionale di macchine utensiliLa nostra fabbrica è l'impresa azionaria, ha 50 anni di sviluppo di macchine utensili, e storia di produzione, è il più grande produttore di macchine utensili in Cina centrale,è la "National Torch Plan Key High-tech Enterprise", "China Industry Leading Enterprise", "China Machinery Industry 500", l'industria delle macchine utensili della Cina" ben branded Top Ten Enterprises". La fabbrica occupa oltre 500 acri, ha costruito una fonderia,lavorazione meccanica, trattamento termico, montaggio, verniciatura, logistica e altre linee di produzione avanzate nazionali, con centri di lavorazione verticali, centri di lavorazione orizzontali, centri di lavorazione a cinque lati,macchine di perforazione e fresatura, grande macina ferroviaria tedesca, strumento di misura delle coordinate Zeiss, rilevatore di ingranaggi e interferometro laser e altre attrezzature e strumenti avanzati, per un totale di oltre 600 serie.Il nostro prodotto copre principalmente il tornio convenzionale, torni CNC, torni CNC per la lavorazione del petrolio, torni verticali, fresatrici, centri di lavorazione CNC, macchine per la perforazione, macchine per la rettifica, macchine per la plasmatura/slotting,macchine per segare e accessori e attrezzi connessi, ecc. Con molti anni di esperienza nella produzione e esportazione di macchine, nonché personale qualificato,crediamo di poter fornire sempre più macchine di qualità ai clienti di diversi paesi e regioniLa nostra missione esclusiva: Fornire ai clienti macchine di qualità, prezzi competitivi e servizi affidabili!soddisfare noi stessi!
Domande frequenti
1- Chi siamo?
Siamo basati a Henan, Cina, a partire dal 2010, vendiamo in Sud America ((20.00%), Africa ((15.00%), Europa orientale ((15.00%), Asia meridionale ((10.00%), Nord America ((10.00%), Oceania ((10.00%), Europa occidentale ((10.00%),Asia sudorientaleCi sono circa 11-50 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Torni, torni CNC, fresatrici CNC, centri di lavorazione, macchine di rettifica
4. perché dovresti comprare da noi e non da altri fornitori?
La nostra fabbrica ha più di 50 anni di esperienza nella ricerca e produzione di torni e torni pesanti, sia di tipo convenzionale che CNC, di uso normale e speciale, ecc.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB,CFR,CIF,EXW,FAS,CIP,FCA,CPT,DEQ,DDP,DDU,consegna espressa,DAF,DES;
Valore di pagamento accettato: USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY, CHF;
Tipo di pagamento accettato: T/T,L/C,D/P D/A,Western Union,Cash;
Lingua parlata:inglese,cinese,spagnolo,giapponese,portoghese,tedesco,arabo,francese,russo,coreano,indio,italiano
