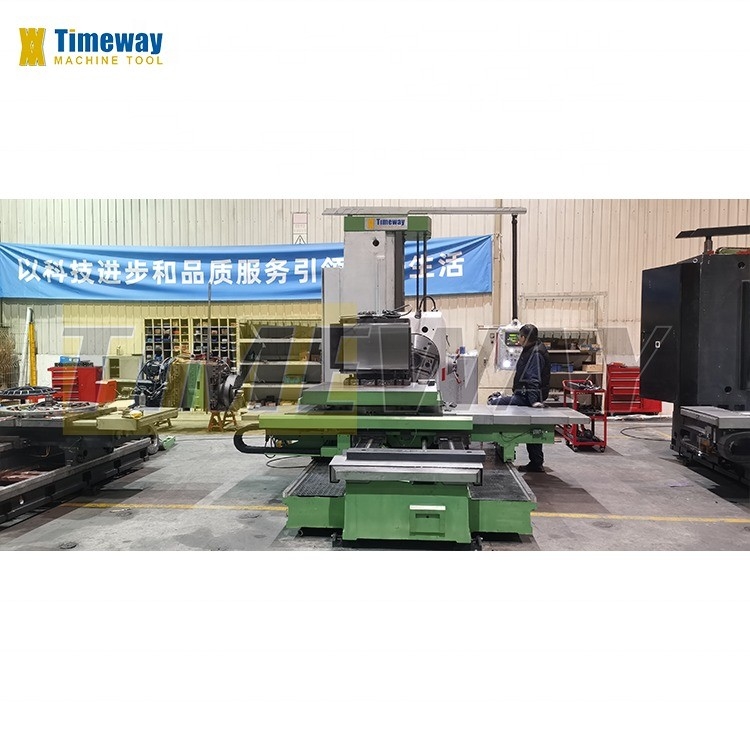

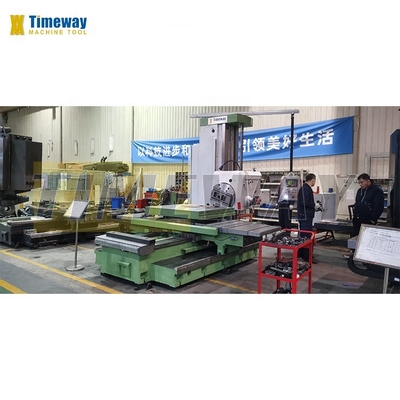

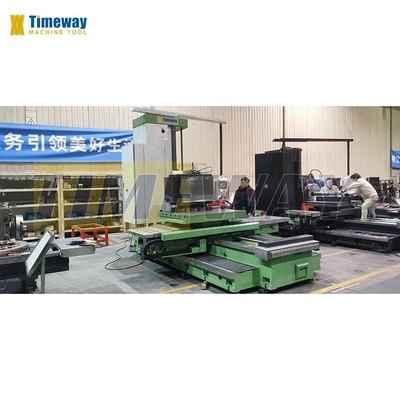

Guida di tipo integrale economica Macchina di foratura e fresatura orizzontale con display digitale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Dimensione della tavola (mm): | 22 | Viaggio del tavolo (X) (mm): | 900 mm |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 900 mm | Viaggio della tavola (Z) (mm): | 1400 mm |
| Numero di assi: | 4 | Viaggio (asse W) (mm): | 600 mm |
| Ispezione video di uscita: | Fornito | Rapporto di prova della macchina: | Fornito |
| Tipo di commercializzazione: | Prodotto ordinario | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Motore, ingranaggio | Distanza di velocità del mandrino (rpm): | 1800 giri/h |
| Tipo: | Orizzontale | Condizione: | Nuovo |
| CNC o no: | Normalmente | Capacità di produzione: | 150SETS/YEAR |
| Voltaggio: | 380 V | Dimensione ((L*W*H): | 5016*3867*3148 mm |
| Peso (T): | 11,5 t | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Industria applicabile: | Impianto di produzione |
| Localizzazione dello showroom: | Egitto, Francia, Indonesia, Marocco, Cile, Algeria, Sudafrica, Kirghizistan, Giappone, Australia | Diametro dello spinello: | 110 mm |
| Taper a fusione: | Morse No.6 | Spindle Max. coppia: | 1225N.m. |
| Max. spinta assiale: | 12250N | Impostazioni della velocità del mandrino: | 22 |
| Gamma di velocità di rotazione del mandrino: | 8-1000 giri al minuto | Spindle Potenza del motore principale: | 7.5kw |
| Piastra di fronte Max. coppia: | 1960N.m. | Diametro della piastra di fronte: | 600 mm |
| Distanza di velocità verso la piastra: | 4-200 giri al minuto | ||
Descrizione di prodotto
Descrizione dei prodotti
macchine per foraggio e fresatura orizzontali
Le macchine per la fresatura orizzontale e per il foraggio della serie classica sono particolarmente adatte per il foraggio grezzo e di finitura nonché per la
Le macchine per la fresatura di componenti di grandi dimensioni, di medie dimensioni e di tipo scatola eccellono nella perforazione dei fori interni, nella tornitura cilindrica e nella scanalatura radicale
alimentazione del riparo di scivolo della piastra di fronte. la rotazione del tavolo di lavoro utilizza un dispositivo di posizionamento ottico 4 * 90 adatto per un grande giro di lavoro del pezzo
Il sistema di misurazione DRO di precisione soddisfa i requisiti di coordinate e lineazione del pezzo.
Le macchine per la fresatura di componenti di grandi dimensioni, di medie dimensioni e di tipo scatola eccellono nella perforazione dei fori interni, nella tornitura cilindrica e nella scanalatura radicale
alimentazione del riparo di scivolo della piastra di fronte. la rotazione del tavolo di lavoro utilizza un dispositivo di posizionamento ottico 4 * 90 adatto per un grande giro di lavoro del pezzo
Il sistema di misurazione DRO di precisione soddisfa i requisiti di coordinate e lineazione del pezzo.
Caratteristica
1Spindle di alta qualità: il meccanismo a tre strati garantisce un'elevata precisione di rotazione e il supporto a tre punti offre un'elevata rigidità e precisione.

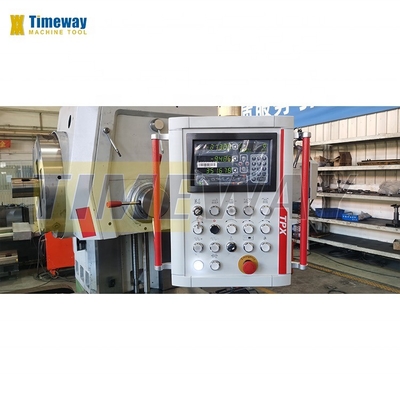

2Disposizione user-friendly: il pannello di funzionamento sospeso fornisce un funzionamento centralizzato flessibile e conveniente.
3.Puntamento ottico accurato e stabile: il dispositivo di puntamento ottico 4*90 del tavolo di lavoro garantisce un'elevata precisione di posizionamento e un'elevata precisione in caso di tornitura.
4. Interblocco elettro-idraulico: tutti i componenti in movimento sono dotati di interblocchi elettro-idraulici.
5.Bed: Le nostre fusioni di alta qualità sono dotate di guide lucide e indurite.
6Pannello di controllo: disponibile in forma di braccio sospeso o d'altalena, il pannello di controllo è facile da usare e riduce la stanchezza dell'operatore.
7.Design interno: facile da installare, stabile e preciso con una struttura completamente chiusa per evitare olio, liquido di raffreddamento e frantumi
intrusione.
8Colonna: realizzata in fusioni di alta qualità con terra e guide indurite, la progettazione strutturale ottimizzata supporta facilmente l'assemblaggio.
9.Contenitore protettivo:Le lastre di acciaio di alta qualità saldate costituiscono un'ottima copertura protettiva.
10.Sistema idraulico Pressione regolabile tramite valvola di sollievo Velocità variabile ottenuta tramite valvola rotante
11La velocità primaria è controllata tramite interruttori sulla testa stessa, sono possibili varie velocità di rotazione.
2Disposizione user-friendly: il pannello di funzionamento sospeso fornisce un funzionamento centralizzato flessibile e conveniente.
3.Puntamento ottico accurato e stabile: il dispositivo di puntamento ottico 4*90 del tavolo di lavoro garantisce un'elevata precisione di posizionamento e un'elevata precisione in caso di tornitura.
4. Interblocco elettro-idraulico: tutti i componenti in movimento sono dotati di interblocchi elettro-idraulici.
5.Bed: Le nostre fusioni di alta qualità sono dotate di guide lucide e indurite.
6Pannello di controllo: disponibile in forma di braccio sospeso o d'altalena, il pannello di controllo è facile da usare e riduce la stanchezza dell'operatore.
7.Design interno: facile da installare, stabile e preciso con una struttura completamente chiusa per evitare olio, liquido di raffreddamento e frantumi
intrusione.
8Colonna: realizzata in fusioni di alta qualità con terra e guide indurite, la progettazione strutturale ottimizzata supporta facilmente l'assemblaggio.
9.Contenitore protettivo:Le lastre di acciaio di alta qualità saldate costituiscono un'ottima copertura protettiva.
10.Sistema idraulico Pressione regolabile tramite valvola di sollievo Velocità variabile ottenuta tramite valvola rotante
11La velocità primaria è controllata tramite interruttori sulla testa stessa, sono possibili varie velocità di rotazione.
Specificità | Unità | TPX-110D | ||
Fusoliera | Diametro | mm | 110 | |
Taper | Morse No.6 | |||
Max. coppia | N.m. | 1225 | ||
Max. spinta assiale | N | 12250 | ||
Impostazioni della velocità | - | 22 | ||
Intervallo di velocità | rpm | 8-1000 | ||
Potenza del motore principale | kW | 7.5 | ||
Placca di fronte | Max. coppia | N.m. | 1960 | |
Diametro | mm | 600 | ||
Intervallo di velocità | rpm | 4-200 | ||
Impostazioni della velocità | - | 18 | ||

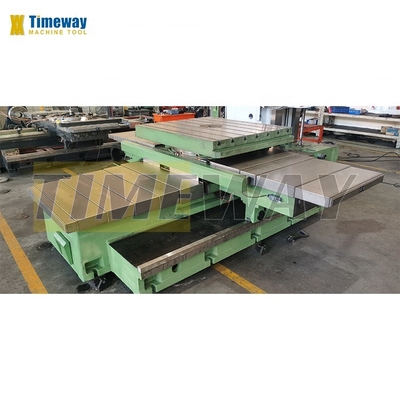

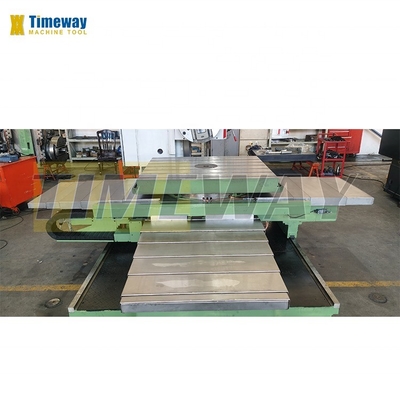

Tavolo di lavoro | Dimensioni | mm | 1250*1100 | |
Max. carico | kg | 5000 | ||
Dimensione della fessura in T | mm | 22 | ||
Numero di slot in T | 7 | |||
Distanza di lavorazione | Asse X, percorrenza massima | mm | 1600 | |
Asse Y, percorrenza massima | mm | 1200 | ||
Asse Z, percorrenza massima | mm | 1400 | ||
Asse W, percorrenza massima (spindle) | mm | 600 | ||
Asse U: percorrenza massima (slide della piastra rivolta verso l'alto) | mm | 180 | ||
angolo di rotazione dell'asse B | ° | 360 | ||
Distanza minima tra la pinza a fusione e il tavolo da lavoro | mm | 0 | ||
Mangimi | Trasferimento rapido X/Y/Z/W | mm/min | 2500 | |
Distanza di alimentazione degli assi per ogni rivoluzione dello mandrino | mm/rev | 0.04-6/0.01-1.88 | ||
Intervallo di velocità ((X) | mm/min | - | ||
Accuratezza | Accuratezza di lettura lineare (asse X/Y/Z) | mm | 0.005 | |
Accuratezza di lettura lineare (asse B) | ° | 0.001 | ||
Specificità generali | Dimensioni ((L*W*H) | mm | 5028*3359*3079 | |
Peso della macchina | kg | 14000 | ||
Standard:
MT6 mandrino (110 mm)
Fusoliera metrica 80 (130 mm)
Placca di fronte
Portafogli per utensili
Lampada di lavoro
Sistema di raffreddamento
Sistema idraulico
Pompa di lubrificazione
Pompa di lubrificazione
NEWALL asse X/Y DRO
Controllo PLC MITSUBISHI
Componenti elettrici con marchio CE
Cunee piane e bulloni per fondazioni
Strumenti di funzionamento
Strumenti di funzionamento
Manuale operativo
Opzionale:
ISO50 (7:24) mandrino
NEWALL asse Z DRO
Colonna posteriore
Dispositivo di rotazione e ingranaggi
