Macchine di foratura e fresatura orizzontali CNC normali con sistema di controllo a 6 assi
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $89,655.00/sets >=1 sets |
|
Informazioni dettagliate |
|||
| Dimensione della tavola (mm): | 1250*1100 | Viaggio del tavolo (X) (mm): | 1600 millimetri |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 1200 millimetri | Viaggio della tavola (Z) (mm): | 1400 mm |
| Numero di assi: | 6 | Max. Table Load (chilogrammi): | 5000 kg |
| Viaggio (asse W) (mm): | 600 mm | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | PLC, motore, cuscinetto, ingranaggio, ingranaggio |
| Accuratezza di posizionamento (asse X) mm: | 0.005 | Precisione di posizionamento (asse Y) mm: | 0.005 |
| Precisione di posizionamento (asse Z) mm: | 0.005 | Numero di spine: | Non sposato |
| Distanza di velocità del mandrino (rpm): | 1000 giri al minuto | Potenza del motore a fusione ((kW): | 7.5 |
| Tipo: | Orizzontale | Condizione: | Nuovo |
| CNC o no: | Normalmente | Voltaggio: | Personalizzare |
| Dimensione ((L*W*H): | 5028x3359x3079 mm | Peso (T): | 14 T |
| Garanzia: | 1 anno | Punti chiave di vendita: | Sostenibile |
| Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di alimentari, di energia e minera | Localizzazione dello showroom: | Egitto, Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania |
| Nome: | alesatrice orizzontale | Nome del prodotto: | Strumento per macchine noiose |
| Modello: | TPX-110D | Tipo di macchina: | Struttura orizzontale |
| Precisione: | Alta precisione | Parola chiave: | Scavo e fresatura |
| Colore: | personalizzato | Funzioni: | Alta efficienza |
| Tempo di consegna: | Entro 15 giorni | ||
Descrizione di prodotto
Descrizione del prodotto

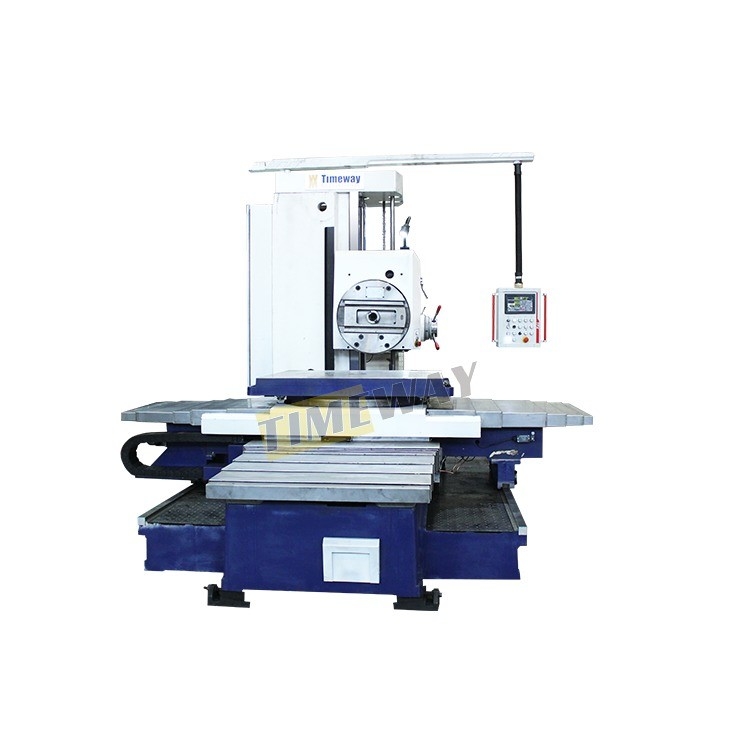

Macchine per foratura e fresatura orizzontali

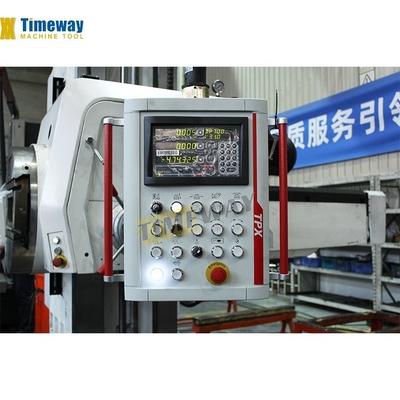

Le macchine di fresatura orizzontale e di perforazione della serie classica sono particolarmente idonee per la fresatura di materiali grezzi e di finitura, nonché per la fresatura di componenti di grandi dimensioni, di medie dimensioni e di tipo scatola.Essi eccellono nell' estrarre buchi interni, giramento cilindrico e scanalatura mediante alimentazione radiale del poggiamento della piastra di fronte.la rotazione della tavola di lavoro utilizza un dispositivo di posizionamento ottico a 4x90° adatto alle esigenze di precisione di lavorazione di grandi volumi di lavoroIl sistema di misurazione DRO di precisione soddisfa i requisiti di coordinate e lineazione del pezzo.
Specificità
Specificità | Unità | TPX-110B | TPX-110C | TPX-110D | ||
Fusoliera | Diametro | mm | 110 | 110 | 110 | |
Taper | Morse No.6 | Morse No.6 | Morse No.6 | |||
Max. coppia | N.m. | 1225 | 1225 | 1225 | ||
Max. spinta assiale | N | 12250 | 12250 | 12250 | ||
Impostazioni della velocità | - | 22 | 22 | 22 | ||
Intervallo di velocità | rpm | 8-1000 | 8-1000 | 8-1000 | ||
Potenza del motore principale | kW | 7.5 | 7.5 | 7.5 | ||

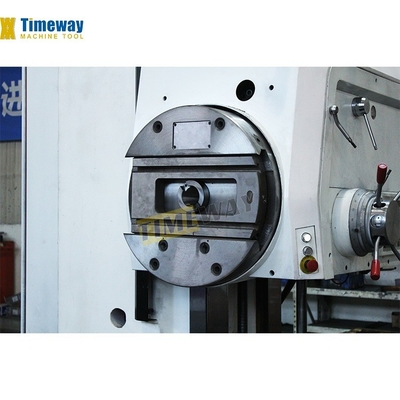

Placca di fronte | Max. coppia | N.m. | 1960 | 1960 | 1960 | |
Diametro | mm | 600 | 600 | 600 | ||
Intervallo di velocità | rpm | 4-200 | 4-200 | 4-200 | ||
Impostazioni della velocità | - | 18 | 18 | 18 | ||

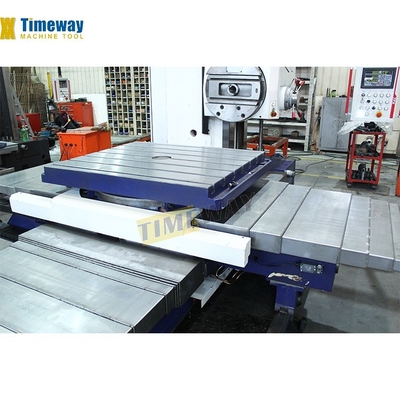

Tavolo di lavoro | Dimensioni | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. carico | kg | 5000 | 5000 | 5000 | ||
Dimensione della fessura in T | mm | 22 | 22 | 22 | ||
Numero di slot in T | 7 | 7 | 7 | |||
Distanza di lavorazione | Asse X, percorrenza massima | mm | 900 | 1250 | 1600 | |
Asse Y, percorrenza massima | mm | 900 | 900 | 1200 | ||
Asse Z, percorrenza massima | mm | 1400 | 1400 | 1400 | ||
Asse W, percorrenza massima (spindle) | mm | 600 | 600 | 600 | ||
Asse U: percorrenza massima (slide della piastra rivolta verso l'alto) | mm | 180 | 180 | 180 | ||
angolo di rotazione dell'asse B | ° | 360 | 360 | 360 | ||
Distanza minima tra la pinza a fusione e il tavolo da lavoro | mm | 0 | 0 | 0 | ||
Mangimi | Trasferimento rapido X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Distanza di alimentazione degli assi per ogni rivoluzione dello mandrino | mm/rev | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Intervallo di velocità ((X) | mm/min | - | - | - | ||
Accuratezza | Accuratezza di lettura lineare (asse X/Y/Z) | mm | 0.005 | 0.005 | 0.005 | |
Accuratezza di lettura lineare (asse B) | ° | 0.001 | 0.001 | 0.001 | ||
Specificità generali | Dimensioni ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Peso della macchina | kg | 11500 | 13000 | 14000 | ||
Dettagli degli accessori:
Accessori standard | Accessori opzionali |
MT6 mandrino (110 mm) Fusoliera metrica 80 (130 mm) Placca di fronte Portafogli per utensili Lampada di lavoro Sistema idraulico Pompa di lubrificazione NEWALL asse X/Y DRO Controllo PLC MITSUBISHI Componenti elettrici con marchio CE Cunee piane e bulloni per fondazioni Strumenti di funzionamento Manuale operativo | ISO50 (7:24) mandrino NEWALL asse Z DRO Colonna posteriore Dispositivo di rotazione e ingranaggi |

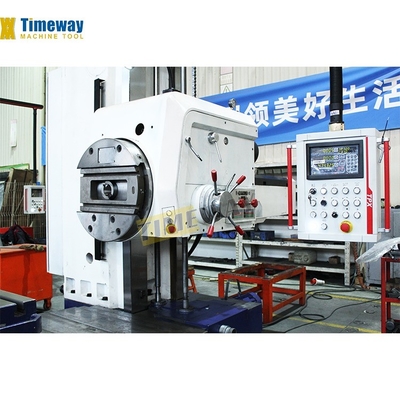

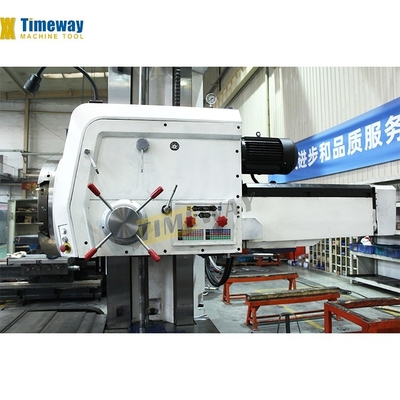

Dettagli della macchina
