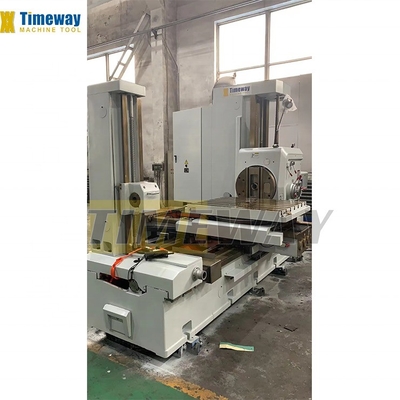

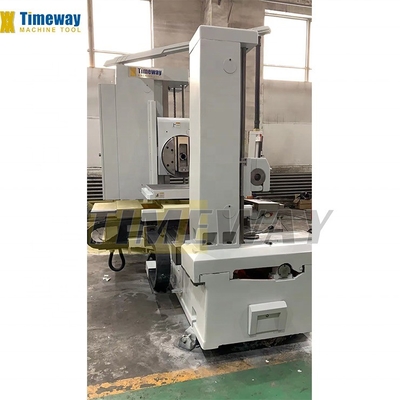

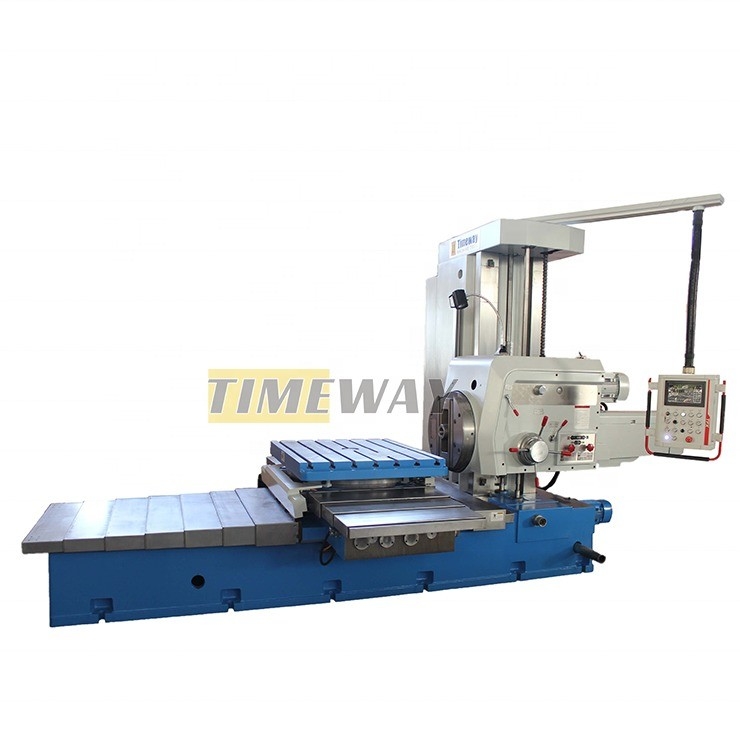

5000 mm Travel Horizontal Boring and Milling Machine con tavolo di impostazione a rotazione manuale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $31,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Dimensione della tavola (mm): | 1320*1010 | Viaggio del tavolo (X) (mm): | 1200 millimetri |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 900 mm | Viaggio della tavola (Z) (mm): | 1300 millimetri |
| Numero di assi: | 4 | Max. Table Load (chilogrammi): | 5000 kg |
| Viaggio (asse W) (mm): | 5000 millimetri | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Prodotto ordinario |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Casella di marcia, recipiente a pressione |
| Accuratezza di posizionamento (asse X) mm: | 0.03 | Precisione di posizionamento (asse Y) mm: | 0.03 |
| Precisione di posizionamento (asse Z) mm: | 0.03 | Numero di spine: | 4 |
| Distanza di velocità del mandrino (rpm): | 1100 giri/h | Potenza del motore a fusione ((kW): | 15 kW |
| Tipo: | Orizzontale | Condizione: | Nuovo |
| CNC o no: | Normalmente | Voltaggio: | 220/380 |
| Dimensione ((L*W*H): | 5500x3050x2900 | Peso (T): | 12,5 t |
| Garanzia: | 1 anno | Punti chiave di vendita: | Multifunzione |
| Industria applicabile: | Negozi di abbigliamento, fabbrica di alimenti e bevande | Localizzazione dello showroom: | Canada, Francia, Germania, Indonesia, Thailandia, Marocco |
| Capacità di perforazione: | 60 | Diametro del controborro (massimo): | 240 |
| Diametro di lavoro del diapositivo di fronte (massimo): | 720 | Dimensione della tabella: | 1320*1010 |
| Capacità di carico della tavola: | 5000 | Distanza tra il centro dello spinello e il tavolo: | 5-905 |
| Numero di slot in T: | 7 | Scalature in T, larghezza: | 22 |
| Scalature in T, spaziatura: | 1255 | Intervallo di rotazione della tavola: | 4*90 |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
Le macchine di fresatura orizzontale e di perforazione della serie classica sono particolarmente idonee per la fresatura di materiali grezzi e di finitura, nonché per la fresatura di componenti di grandi dimensioni, di medie dimensioni e di tipo scatola.Essi eccellono nell' estrarre buchi interni, giramento cilindrico e scanalatura mediante alimentazione radiale del poggiamento della piastra di fronte.la rotazione della tavola di lavoro utilizza un dispositivo di posizionamento ottico a 4x90° adatto alle esigenze di precisione di lavorazione di grandi volumi di lavoroIl sistema di misurazione DRO di precisione soddisfa i requisiti di coordinate e lineazione del pezzo.
Specificità | Unità | TPX-110B | ||
Fusoliera | Diametro | mm | 110 | |
Taper | Morse No.6 | |||
Max. coppia | N.m. | 1225 | ||
Max. spinta assiale | N | 12250 | ||
Impostazioni della velocità | - | 22 | ||
Intervallo di velocità | rpm | 8-1000 | ||
Potenza del motore principale | kW | 7.5 | ||
Placca di fronte | Max. coppia | N.m. | 1960 | |
Diametro | mm | 600 | ||
Intervallo di velocità | rpm | 4-200 | ||
Impostazioni della velocità | - | 18 | ||
Tavolo di lavoro | Dimensioni | mm | 1100*960 | |
Max. carico | kg | 5000 | ||
Dimensione della fessura in T | mm | 22 | ||
Numero di slot in T | 7 | |||
Distanza di lavorazione | Asse X, percorrenza massima | mm | 900 | |
Asse Y, percorrenza massima | mm | 900 | ||
Asse Z, percorrenza massima | mm | 1400 | ||
Asse W, percorrenza massima (spindle) | mm | 600 | ||
Asse U: percorrenza massima (slide della piastra rivolta verso l'alto) | mm | 180 | ||
angolo di rotazione dell'asse B | ° | 360 | ||
Distanza minima tra la pinza a fusione e il tavolo da lavoro | mm | 0 | ||
Mangimi | Trasferimento rapido X/Y/Z/W | mm/min | 2500 | |
Distanza di alimentazione degli assi per ogni rivoluzione dello mandrino | mm/rev | 0.04-6/0.01-1.88 | ||
Intervallo di velocità ((X) | mm/min | - | ||
Accuratezza | Accuratezza di lettura lineare (asse X/Y/Z) | mm | 0.005 | |
Accuratezza di lettura lineare (asse B) | ° | 0.001 | ||
Specificità generali | Dimensioni ((L*W*H) | mm | 4910*2454*2750 | |
Peso della macchina | kg | 11500 | ||
- MT6 mandrino (110 mm) - Spindle di 80 metri (130 mm) - Piastra di fronte - Tenitore di attrezzi noiosi - Lampada da lavoro - Sistema di raffreddamento - Sistema idraulico - Pompa di lubrificazione - NEWALL asse X/Y DRO - Controllo PLC Mitsubishi - Componenti elettrici con marchio CE - Cunee e bulloni di fondazione - attrezzi di funzionamento - Manuale operativo | - ISO50 (7:24) mandrino - NEWALL asse Z DRO - Colonna posteriore. - Dispositivi di rotazione e ingranaggi |
