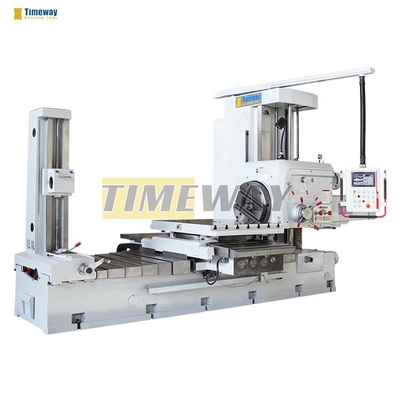

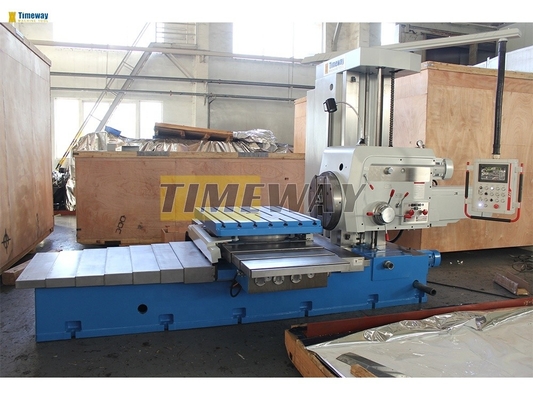

Peso di carico massimo di 5000 kg Alta precisione DRO Perforazione e fresatura orizzontale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY |
| Numero di modello: | TPX-110B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $60,000.00/sets >=1 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 900 | Capacità di lavorazione: | Cargo medio |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 900 | Viaggio della tavola (Z) (mm): | 1400 |
| Taper a fusione: | Altri | Distanza di velocità del mandrino (rpm): | 8 - 1000 giri/h |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 7.5 |
| Voltaggio: | 220V/380V/400V | Dimensione ((L*W*H): | 4910x2454x2750 |
| Peso (kg): | 11500 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Prodotto caldo 2019 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Diametro dello spinello: | 110 mm |
| Max. coppia di fusione: | 1225N.m. | Gamma di velocità di rotazione del mandrino: | 8-1000 giri al minuto |
| Passi di velocità dello spinello: | 22 passi | torsione massima verso la testa: | 1960N.m. |
| Diametro della testa di rivestimento: | 600 mm | di fronte alla testa: | 4-200 giri al minuto |
| Peso massimo di carico sul tavolo: | 5000 kg | velocità di alimentazione rapida (X/Y/Z/W): | 2500 mm/min |
| Peso della macchina: | 11500kg | Numero di assi: | 5 |
| Condizione: | Nuovo | Localizzazione dello showroom: | Corea del Sud, Cile, Emirati Arabi Uniti, Colombia, Ucraina, Malesia, Canada, Turchia, Regno Unito, |
| Componenti fondamentali: | Cuscinetto, motore, cambio | Viaggio della Tabella (millimetri): | 900x900x1400 |
| Anno: | 2021 | Industria applicabile: | Impianti manifatturieri, energia e miniere, altri |
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
1Le macchine per foraggio e fresatura orizzontali di questa serie sono macchine utensili universali che possono essere adattate a macchine di fusione, acciaio e pezzi di lavoro non ferrosi.Le operazioni comprendono la trivellazione, ingrandimento di fori, perforazione, riaming, fresatura a piano, rivestimento a punto, filettatura e altri processi di lavorazione.,Questa serie di macchine può essere utilizzata nelle industrie dell'energia, della metallurgia, delle miniere, delle macchine, militari, ecc.
2Il fusibile ha 3 punti di appoggio e una buona rigidità. La superficie principale è trattata con azoto, il che consente al fusibile di avere un'elevata durezza e una lunga durata di vita.
3Il cambio di velocità del mandrino e dell'alimentazione adotta la valvola rotante manuale nella testa e la preselezione idraulica, che è conveniente per il funzionamento.
2Il fusibile ha 3 punti di appoggio e una buona rigidità. La superficie principale è trattata con azoto, il che consente al fusibile di avere un'elevata durezza e una lunga durata di vita.
3Il cambio di velocità del mandrino e dell'alimentazione adotta la valvola rotante manuale nella testa e la preselezione idraulica, che è conveniente per il funzionamento.
4La distribuzione del movimento e il fissaggio del movimento verticale della testa, il movimento longitudinale e trasversale del tavolo da lavoro e il movimento rotativo adottano tutti un controllo automatico e un funzionamento centralizzato.che permettono di risparmiare tempo e fatica, rendendo inoltre la macchina conveniente e affidabile da usare.
5Il tavolo di lavoro è dotato di un dispositivo di posizionamento ottico a 4x90°, che garantisce un'elevata precisione.
Specificità | Unità | TPX-110B | TPX-110C | TPX-110D | TPX-130B | TPX-130C |
Fusoliera | ||||||
Diametro dello spinello | mm | 110 | 110 | 110 | 130 | 130 |
Conico di fusione | - | MT2 attività di investimento | MT2 attività di investimento | MT2 attività di investimento | Metrica 80 | Metrica 80 |
Max. coppia di fusione | N.m. | 1225 | 1225 | 1225 | 3136 | 3136 |
Max. spinta dello spinello | N | 12250 | 12250 | 12250 | 31360 | 31360 |
Passi di velocità dello spinello | - | 22 | 22 | 22 | 24 | 24 |
Intervallo di velocità dello spinello | rpm | 8-1000 | 8-1000 | 8-1000 | 4-800 | 4-800 |
Potenza del motore principale | - | 7.5 | 7.5 | 7.5 | 15 | 15 |
Con la testa rivolta | ||||||
Max. coppia della testa rivolta verso il lato opposto | N.m. | 1960 | 1960 | 1960 | 4900 | 4900 |
Diametro della testa di fronte | mm | 600 | 600 | 600 | 750 | 750 |
Distanza di velocità della testa rivolta verso il suolo | rpm | 4-200 | 4-200 | 4-200 | 2.5-125 | 2.5-125 |
Velocità della testa verso il basso | - | 18 | 18 | 18 | 18 | 18 |
Tabella | ||||||
Dimensioni della tabella | mm | 1100x960 | 1100x960 | 1100x960 | 1600x1400 | 1800x1600 |
Capacità di carico massima sul tavolo | kg | 5000 | 5000 | 5000 | 8000 | 10000 |
Dimensione della fessura in T | mm | 22 | 22 | 22 | 28 | 28 |
Numero di slot in T | - | 7 | 7 | 7 | 9 | 11 |
Intervallo di lavoro | ||||||
Viaggio sull'asse X | mm | 900 | 1250 | 1600 | 1600 | 2000 |
Viaggio sull'asse Y | mm | 900 | 900 | 1200 | 1400 | 1800 |
Viaggio sull'asse Z | mm | 1400 | 1400 | 1400 | 2000 | 2000 |
Viaggio dell'asse W (spindle) | mm | 600 | 600 | 600 | 900 | 900 |
Dispositivo di controllo della velocità di rotazione | mm | 180 | 180 | 180 | 250 | 250 |
L'angolo di rotazione dell'asse B (tabella) | ° | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) |
Distanza tra il centro dello spinello e il tavolo da lavoro | mm | 0-900 | 0-900 | 0-900 | 0-900 | 0-900 |
Intervallo di alimentazione | ||||||
Intervallo di alimentazione rapida (X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 | 2500 |
Intervallo di velocità/ritrovo del mandrino degli assi (X/Y/Z/W) | mm/rev | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
Accuratezza | ||||||
Accuratezza di lettura della misura (X/Y/Z) | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
Accuratezza di lettura della misura (asse B) | ° | 00,001° | 00,001° | 00,001° | 00,001° | 00,001° |
Altri | ||||||
Dimensioni totali (LxWxH) | mm | 4910x2454x2750 | 4910x2870x2750 | 5028x3359x3079 | 6995x3647x3442 | 7030x4665x3800 |
Peso della macchina | kg | 11500 | 13000 | 14000 | 24000 | 28000 |
- MT6 mandrino (110 mm) - Fuso metrico 80 (130 mm) - Piastra di fronte - Tenitore di attrezzi noiosi - Lampada da lavoro - Sistema di raffreddamento - Sistema idraulico - Pompa di lubrificazione - NEWALL asse X/Y DRO - Controllo PLC Mitsubishi - Componenti elettrici con marchio CE - Cunee e bulloni di fondazione - attrezzi di funzionamento - Manuale operativo | - Spindle ISO (7:24) - NEWALL asse Z DRO - Colonna posteriore. - Dispositivi di rotazione e ingranaggi |
Letto
Le nostre fusioni di alta qualità sono dotate di condotte lucide e indurite.
massimizzare rigidità e stabilità.
Pannello di controllo
Disponibile in forma di braccio sospeso o d'oscillazione, il
pannello di controllo è facile da usare e riduce l'operatore
stanchezza.
Tabella
Tavolo ruota 360°, 1100x960mm grande tavolo fornisce
la fresatura di pezzi fino a 5 tonnellate
Colonna posteriore
come accessorio opzionale, barra di foraggio di supporto ausiliario,
Scavare buchi profondi e mantenere la coassialità.
Colonna
Fabbricazione a partire da pezzi di colata di alta qualitàLa costruzione di un sistema di guida con le guide indurite, la progettazione strutturale ottimizzata supporta facilmente l'insieme.
Fabbricazione
La velocità primaria è controllata tramite interruttori sulla testa stessa, sono possibili una varietà di velocità di rotazione.
Spindle e piastra di facciata
Piattaforma orientata e mandrino di trivellazione con differenti intervalli di velocità specifici per il compito in base alle variefunzioni.
Sistema idraulico
Pressione regolabile tramite valvola di sollievo, velocità variabile ottenuta tramite valvola rotante.
