ISO50 Fresatrice a spindle conicale tipo letto BM716 per fresatura verticale versatile
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | CE ISO9001 |
| Numero di modello: | BM716 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 100 set/set all'anno |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 1800 | Capacità di lavorazione: | Carro pesante |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 600 | Viaggio della tavola (Z) (mm): | 900 |
| Taper a fusione: | ISO50 | Distanza di velocità del mandrino (rpm): | 40 - 1200 giri/h |
| Tipo: | Universale | Potenza del motore a fusione ((kW): | 11 |
| Voltaggio: | Come richiedono | Dimensione ((L*W*H): | 4300x3200x3300 mm |
| Peso (kg): | 10000 | Garanzia: | 1 anno, 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Altri |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Dimensione della tabella: | 2500x575 mm |
| Percorso dell'asse X: | 1800 mm | Velocità dello spinello: | 40-1200 (12 passi) |
| Tipo di macchina: | Macchine di fresatura a letto | Potenza: | 11 kW |
| Viaggio dell'asse y: | 600 mm | Viaggio di Z-asse: | 900 mm |
| Numero di assi: | 3 | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, stabilimenti di produzione, altri | Localizzazione dello showroom: | Uzbekistan, Malesia, Australia, Turchia, Germania, Vietnam, Perù, Indonesia |
| Componenti fondamentali: | altri cuscinetti, motori | Viaggio della Tabella (millimetri): | 1800x600x900 |
| Anno: | 2022 | Port: | Porto della Cina |
Descrizione di prodotto

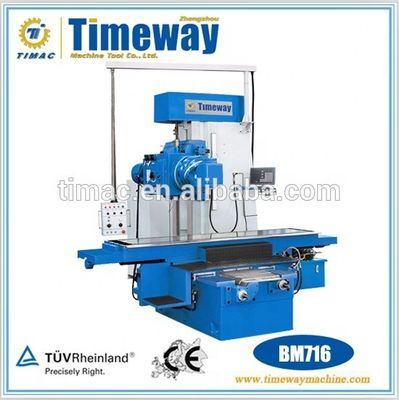

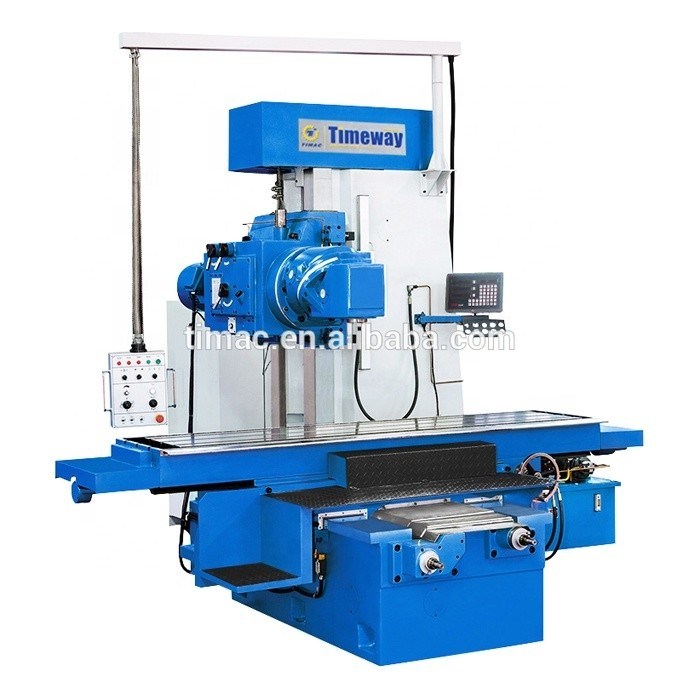

Macchine di fresatura a testa universale a letto verticale
BM716
Caratteristiche:
- Il peso pesante universale con elevata capacità di carico del tavolo e potente azionamento del mandrino principale, con fissaggio dell'asse idraulico e testa girevole universale.
- Progettazione robusta e comprovata ¥ un letto di macchina molto rigido e pesante in ghisa di qualità per garantire la massima precisione e basse vibrazioni.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- Le guide robuste garantiscono la massima precisione e durata; un sistema automatico di lubrificazione centrale riduce al minimo i lavori di manutenzione.
- Le caratteristiche del tavolo di lavoro sono ottimizzate per soddisfare le esigenze di un'ampia gamma di applicazioni: grande area di impostazione del tavolo di 2500x575 mm e grande capacità di carico del tavolo di 3000 kg.
- Trasformazione facile e rapida dall'allineamento verticale all'orizzontale del mandrino del tagliatore.
- Alimentazione automatica lineare e incrociata a variazione infinita.
- Clampaggio idraulico affidabile su tutti gli assi.
- Potente motore da 11 kW per la lavorazione ad alta capacità.

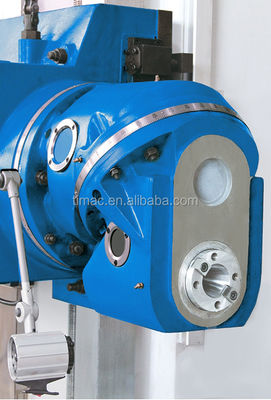

- La testa di taglio universale è dotata di un giratore a 360° ed è facile da controllare per l'elaborazione versatile e complessa di una vasta gamma di pezzi da lavorare.Dispone di massima rigidità e di funzionamento silenziosoL'angolo può essere impostato manualmente su una scala infinitamente regolabile da 90° a 45°.Ciò consente un'esatta regolazione della testa in angoli spaziali definiti dall'utente e un facile movimento in posizione orizzontale.
- La macchina include un supporto per la trave di taglio orizzontale con un'eccellente rigidità,che consente all'utilizzatore di sfruttare appieno i vantaggi di una progettazione di fresatrici a letto per l'elaborazione di macchine con lunghi alberi di taglio.
Funzione di taglio orizzontale:
Parametro tecnico:
| Specificità | BM716 | |
| Tabella | Dimensioni della tabella | 2500x575 mm |
| T numero di slot/larghezza/distanza | 3-23-152 mm | |
| Carico massimo della tavola | 3000 kg | |
| Distanza di lavorazione | Viaggio longitudinale (asse X) | 1800 (2000) mm |
| Trasferimento trasversale (asse Y) | 600 mm | |
| Viaggio verticale (asse Z) | 900 mm | |
| Fuso principale | Conico di fusione | ISO 507:24 |
| Passo di velocità dello spinello | 12 passi, 40-1200 giri al minuto | |
| Distanza dall'asse verticale dello spinello alla superficie della colonna | 110 mm | |
| Distanza minima dal naso verticale dello spinello alla superficie del tavolo | 49 mm | |
| Distanza minima dall'asse orizzontale dello mandrino alla superficie del tavolo | 30 mm | |
| Altri alimenti | alimentazione longitudinale/trasversale | 20-200 mm/min (variabile) |
| Alimentazione verticale | 12-1320 mm/min (variabile) | |
| Velocità rapida longitudinale/trasversale | 3000 mm/min | |
| Rapid Traverse verticale | 1800 mm/min | |
| Potenza del motore | Motore principale | 11 kw |
| Motore di alimentazione | 2.9 kw | |
| Motore di sollevamento per la testa | 2 kw | |
| Motore del liquido di raffreddamento | 550 w | |
| Altri | Dimensione del pacchetto | 3280x2280x3100 mm 2580x1990x1230 mm |
| Dimensione globale | 4300x3200x3300 mm | |
| Peso della macchina | 10000 kg | |
Accessori standard:
• ISO50 set di fresaio (80 pezzi); • ISO50 fresaio (φ40 mm);
• barra di tracciamento; • 7:24 manica conipra;
• lampada al quarzo; • scatola degli attrezzi;
• pistole ad olio, sistema di raffreddamento; • bulloni di fondazione;
• chiavetta hexagonale interna; • chiave inglese a due teste;
• Componenti elettrici di norma CE; • Manuale d'uso (edizione inglese);
Accessori opzionali:
• 3 assi DRO; • protezione spindle (protezione oculare);
• Verso macchina 200 mm; • Testa divisoria universale;
• Tavola rotante 500 mm;
