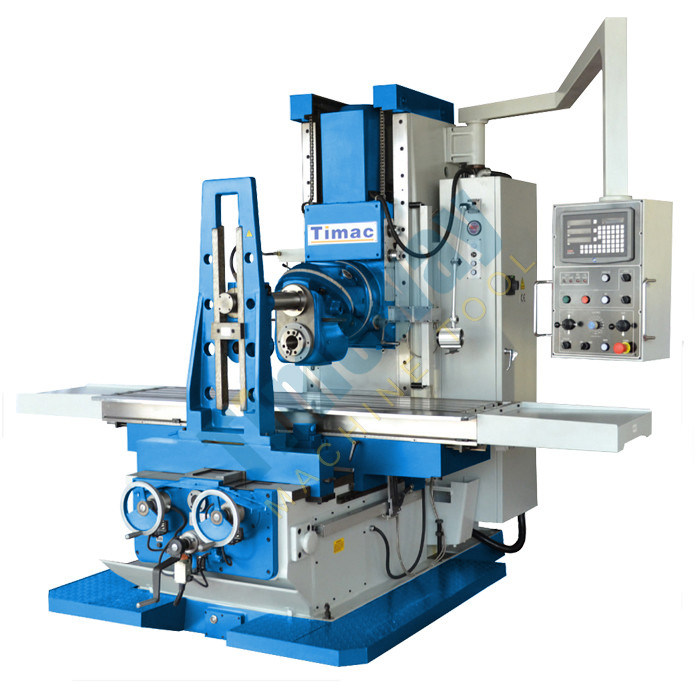

BM715 Fresatrici universali per la lavorazione di pezzi di media e grande dimensione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | BM715 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $36,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 150 | Capacità di lavorazione: | Carro pesante |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 670 | Viaggio della tavola (Z) (mm): | 670 |
| Taper a fusione: | ISO50 | Distanza di velocità del mandrino (rpm): | 35 - 1345 giri/m |
| Tipo: | Universale | Potenza del motore a fusione ((kW): | 7.5 |
| Voltaggio: | Come richiesto | Dimensione ((L*W*H): | 3.3 x 2.38 x 2.75m |
| Peso (kg): | 7300 | Garanzia: | 1 anno, 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Dimensione della tabella: | 2100x500 mm | T-scanalature: | 4/20/100 mm |
| Peso massimo del pezzo da lavorare: | 2000 kg | Viaggio di X/Y/Z-Axis: | 1500/670/670 mm |
| Velocità dello spinello: | 35-1345 giri al minuto (12 passi) | Potenza: | 7.5kw |
| Viaggio dell'asse y: | 670mm | Viaggio di Z-asse: | 670mm |
| Numero di assi: | 2 | Condizione: | Nuovo |
| Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, altri | Localizzazione dello showroom: | Romania, Australia, Turchia, Francia, Germania, Vietnam, Brasile, Russia, Thailandia |
| Componenti fondamentali: | altri cuscinetti, motori | Viaggio della Tabella (millimetri): | 1500x670x670 |
| Port: | Porto della Cina | ||
Descrizione di prodotto

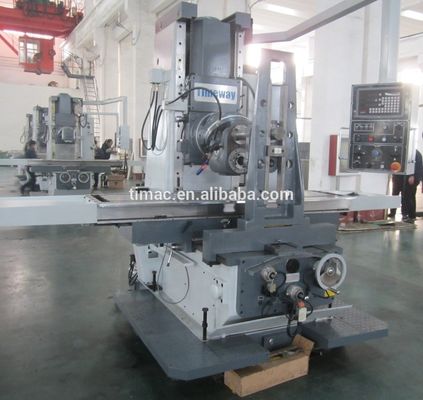

Macchine per fresatura universale di tipo letto

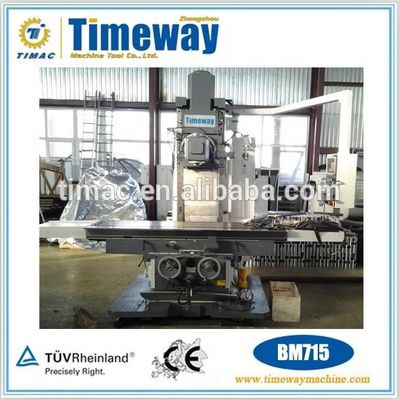

BM715
Caratteristiche:

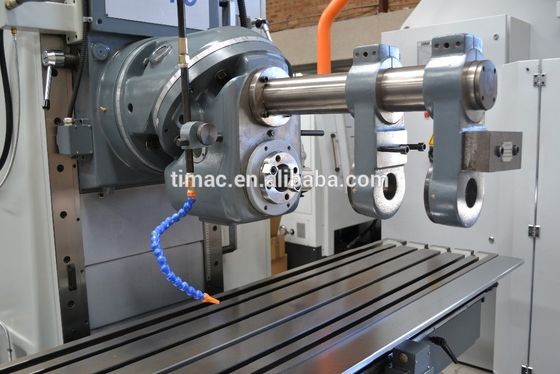

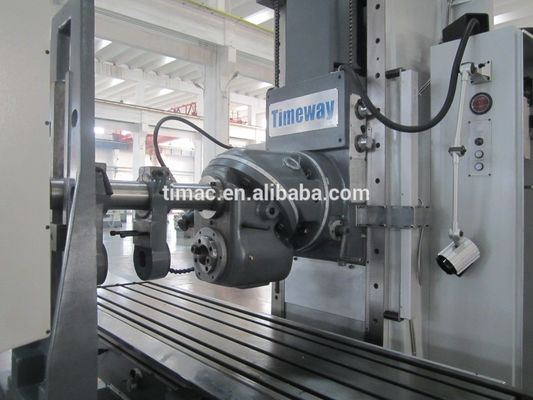

• testa di fresatura universale con spindle conico ISO50;
• ruotatori universali della testa in posizione orizzontale;
• velocità del mandrino con trasmissione a ingranaggi 12 passi 35-1345 giri/min;
• motore a fusione principale da 7,5 kW/10 CV;
• i motori di alimentazione servo controllati sugli assi X, Y e Z garantiscono risposta, precisione e alimentazione costante;
• alimentazione servo controllata su assi X, Y e Z con alimentazione rapida;
• vite a sfera per l'asse X e Y che garantiscono un funzionamento regolare e preciso;
• Servo di alimentazione rapida controllato su asse X, Y, Z;
• Tavola da lavoro e cartelle scorrevoli indurite e macinate;
• Slide quadrate per l'asse X e Z per massimizzare la rigidità;
• grande tavolo da lavoro a fessure di 2100 x 500 mm;
• Fusione di alta qualità per una maggiore resistenza e una minima deformazione;

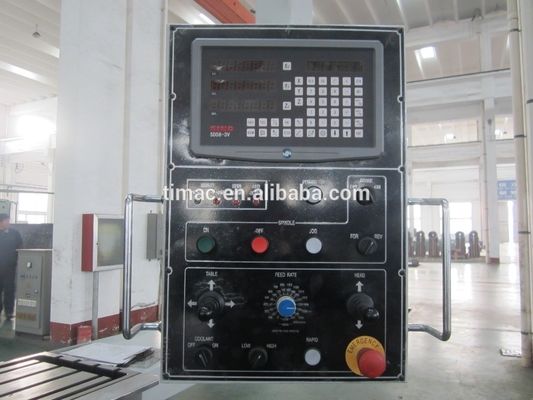

• Elettricità di qualità e protezione contro i sovraccarichi in una custodia di facile accesso;
• leva di selezione delle marce alta/neutrale e bassa per massimizzare la coppia;
• Microinterruttore sulla maniglia manuale del ginocchio per una maggiore sicurezza dell'operatore;
• graduazioni del quadrante metrico di 0,02 mm per l'asse X, Y e Z;
• vassoi per ogni estremità del tavolo di lavoro;
• ruote manuali dell'imbracatura X, Y;
• sistema di raffreddamento e luce alogenica inclusi;
• pompa e serbatoio automatici di lubrificazione;
• Casella degli attrezzi e manuale operativo
Parametro tecnico:
| Specificità | BM715 |
| Dimensione della tabella | 2100 x 500 mm |
| Taper a fusione | ISO50 |
| Viaggio longitudinale (asse X) | 1500 mm |
| Viaggio trasversale (asse Y) | 670 mm |
| Viaggio verticale (asse Z) | 670 mm |
| Tipo di diapositive | Quadratura (Y & Z) |
| Spindle al tavolo | 670 mm |
| Profondezza della gola (massimo) | 610 mm |
| Tipo di alimentazione del tavolo (asse X, Y e Z) | Servo Drive |
| Fornitura longitudinale e incrociata (asse X e Y) | 20 ~ 1800 mm/min |
| Rapido longitudinale e croce (asse X e Y) | 3700 mm/min |
| Alimentazione verticale (asse Z) | 10 ~ 900 mm/min |
| Rapido verticale (asse Z) | 1750 mm/min |
| Dimensione della fessura T della tabella | 20 mm |
| Capacità di carico della tavola di lavoro | 2000 kg |
| Velocità del mandrino verticale / orizzontale | 12 (35-1345 giri al minuto) |
| Potenza del motore | 7.5 kW / 10 CV |
| Spazio a pavimento necessario | 4925 x 2380 mm |
| Altezza complessiva | 2750 mm |
| Peso (netto) | 7300 kg |
Accessori standard:
1 set di barre di tracciamento;ISO50 Fresciatore 1 set;ISO50Settatura 1 del vertice di fresatura;Arco di fresatura orizzontale 1 pezzo;724 maniche medie 1 pezzo;scatola utensili 1 pezzo;pistola ad olio 1 pezzo;6 serie di bulloni per le fondamenta;Chiusura interna esagonale 1 pezzo ((ciascuno);chiave inglese a doppia punta 2 pezzi;a. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";manuale d'uso;Elenco delle prove di accuratezza
