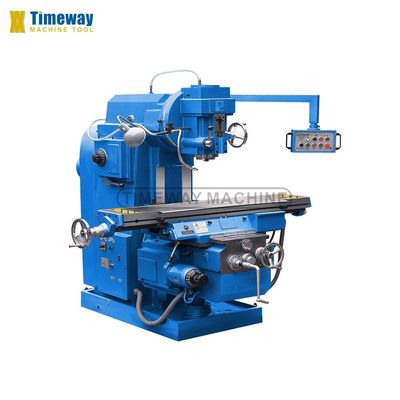

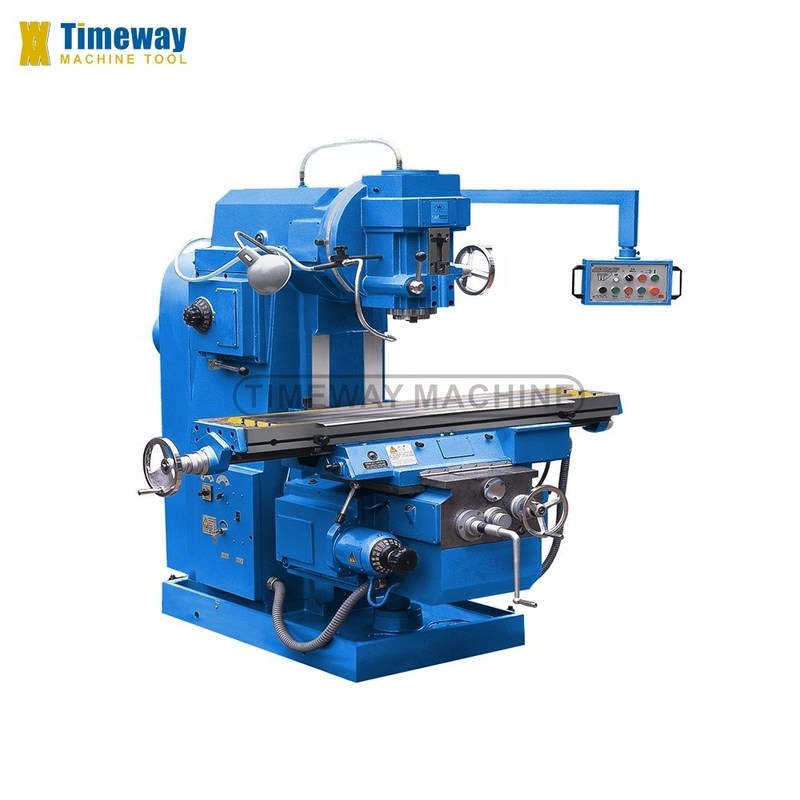

Macchina di fresatura verticale ad alta produttività con dimensioni di 2522x2265x2432mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Numero di modello: | VMN420 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $18,000.00/sets 1-1 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 1200 | Capacità di lavorazione: | Di bassa potenza |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 360 | Viaggio della tavola (Z) (mm): | 470 |
| Taper a fusione: | No:50 | Distanza di velocità del mandrino (rpm): | 22 - 1100 giri/h |
| Tipo: | Verticale | Voltaggio: | Requisiti del cliente |
| Dimensione ((L*W*H): | 2522x2265x2432 mm | Peso (kg): | 4500 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Alta produttività |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero | CNC o no: | Normalmente |
| Colore: | Verde | Dimensione della tabella: | 420x1800 mm |
| T-scanalature: | 3-18-90 mm | Peso massimo del pezzo da lavorare: | 800 kg |
| Asse X/Y/Z: | 1200/360/470 mm | Taper a fusione: | 7- No.50 |
| Gamma di velocità di rotazione del mandrino: | 30-1500 giri al minuto ((18 passi) | Servizio post-garanzia: | Supporto online |
| Numero di assi: | 3 | Condizione: | Nuovo |
| Industria applicabile: | Impianto di produzione | Localizzazione dello showroom: | Cile, Algeria, Bangladesh, Ucraina |
| Componenti fondamentali: | PLC | Port: | Porto della Cina |
Descrizione di prodotto
Fresatrici verticali di tipo ginocchio
VMN 250 VMN 300 VMN 320 VMN 360 VMN 420
Caratteristiche:
- La fresatrice a ginocchio verticale di serie è una macchina di uso generale con una vasta gamma di applicazioni.
- La macchina è montata con tagliatrici a faccia, cilindriche, laterali, convelate e formate, ed è adatta per la lavorazione di superfici piane, inclinate, fessure e ingranaggi su pezzi di lavorazione vari.
- Equipaggiata con accessori opzionali, come il tavolo rotativo e la testa divisoria, la macchina può essere applicata a lavorazioni versatili, è una macchina ideale per il processo di lavorazione, manutenzione, strumento,stampi e stampi.
- La testa di fresatura verticale può ruotare ±45°, la piuma del fusibile può muoversi verticalmente (senza VMN250), il tavolo di lavoro può realizzare l'alimentazione automatica e l'alimentazione rapida sull'asse X/Y/Z.
- Le guide rinforzate e a terra garantiscono la precisione complessiva e la precisione di lavorazione della macchina.
- Adotta un motore ad alta potenza, ampia velocità di cambio, in modo che la macchina possa completare il taglio ad alta velocità utilizzando tagliatori in lega.
- Ottimizzazione dell'intera struttura progettazione della macchina, hanno abbastanza rigido e stabile, può realizzare forte taglio per pezzi pesanti.
- Equipaggiato con un sistema completo di liquido di raffreddamento e lubrificazione, riduce i costi di manutenzione.
- In base alle richieste del cliente, possiamo installare una lettura digitale a 2/3 assi.
Parametro tecnico:

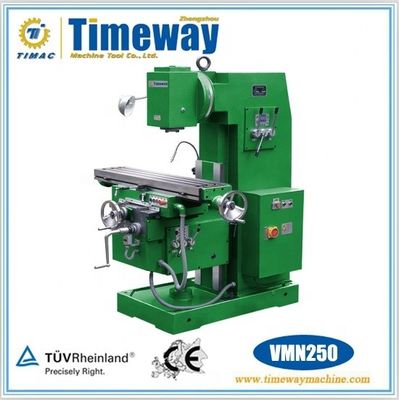

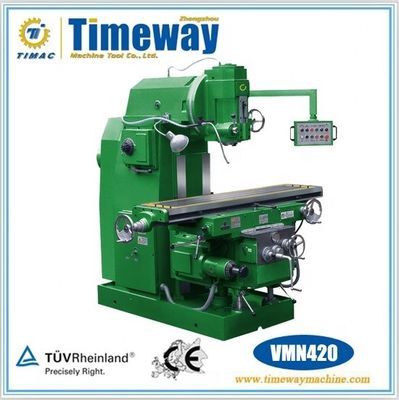

| Specificità | Unità | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Dimensioni del tavolo da lavoro | mm | 250x1100 | 300x1250 | 320x1320 | 360x1600 | 420x1800 |
| T slot ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Portamento massimo del carico della tavola da lavoro | kg | 250 | 250 | 550 | 550 | 800 |
| Viaggio longitudinale (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Trasporti incrociati (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Percorso verticale (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Passi di velocità di alimentazione | passaggi | 12 | 12 | 18 | 18 | 18 |
| Intervallo di velocità di alimentazione: - X longitudinale. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - In croce a Y. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Verticale Z. | mm/min | 5-226 | 6-270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Intervallo di alimentazione rapida: - X longitudinale. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - In croce a Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Verticale Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Max.angolo di rotazione della testa di fresatura verticale | ° | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Distanza dal naso dello spinello alla superficie del tavolo da lavoro | mm | 60-470 | 60-470 | 50-460 | 50-460 | 40-510 |
| Distanza tra il centro dello spinello e il percorso di guida verticale | mm | 290 | 290 | 380 | 380 | 450 |
| Distanza tra il centro del tavolo di lavoro e la guida verticale | mm | 160-430 | 152-417 | 235-535 | 235-535 | 235-535 |
| Conicità del foro dello spinello | - | 724 NO:40 | 724 NO:40 | 724 NO:50 | 724 NO:50 | 724 NO:50 |
| Diametro del proiettile | mm | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Viaggio a piuma di fusione | mm | - | 70 | 75 | 75 | 85 |
| Passi di velocità dello spinello | passaggi | 12 | 12 | 18 | 18 | 18 |
| Intervallo di velocità dello spinello | r/mm | 35-1600 | 35-1600 | 30-1500 | 30-1500 | 30-1500 |
| Potenza del motore principale | kW | 4 | 4 | 7.5 | 7.5 | 11 |
| Potenza del motore di alimentazione | kW | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Dimensione della macchina | cm | 167x135x180 | 165x154x192 | 230x170x209 | 230x206x209 | 252x226x243 |
| Dimensione del pacchetto | cm | 154x150x213 | 167x158x204 | 222x190x232 | 224x208x232 | 247x240x272 |
| Peso della macchina | kg | 1800 | 1800 | 3200 | 3370 | 4700 |
| Voltaggio/Frequenza | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
In base alle esigenze del cliente, possiamo sviluppare le vie di guida della macchina, il tavolo di lavoro e la capacità di carico.

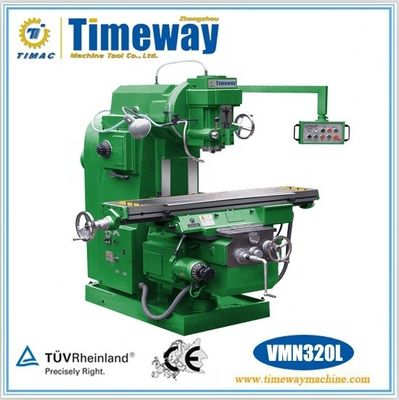

| Specificità | Unità | VMN320L | VMN420L |
| Dimensioni del tavolo da lavoro | mm | 320x1600 | 428x2000 |
| T slot ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| Portamento massimo del carico della tavola da lavoro | kg | 550 | 800 |
| Viaggio longitudinale (X) | mm | 1020/1000 | 1250/1230 |
| Trasporti incrociati (Y) | mm | 300/280 | 420/410 |
| Percorso verticale (Z) | mm | 410/400 | 480/470 |
Accessori standard:
- Disegna la barra
- Lubrificazione centrale
- Lampada di lavoro
- Sistema di raffreddamento
- Strumenti di funzionamento
- Manuale operativo.
Accessori opzionali:
- Manica riducente
- lettura digitale a due assi
- Strumenti per il fissaggio, vari
- Scalatore di fresatura
- Codice della macchina
- Tavolo di lavoro rotante
- Testa di divisione
