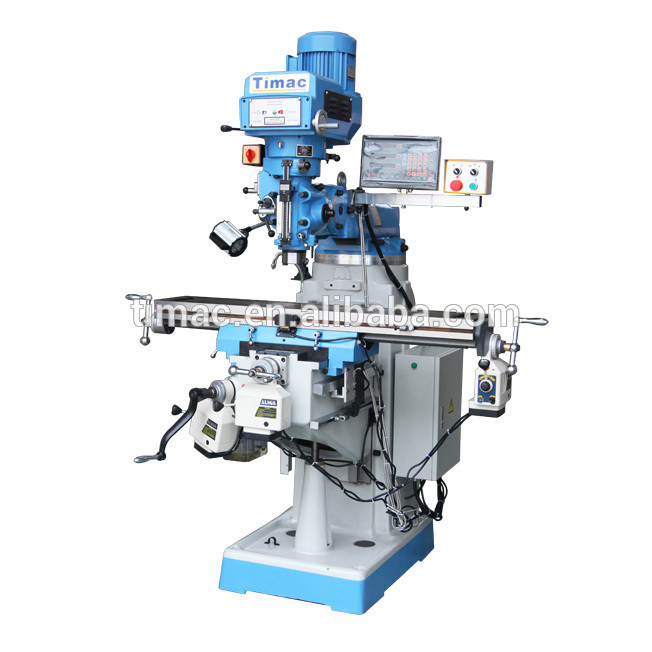

M330A con spindle con R8 e dimensione del tavolo 330x1370
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | CE norms; ISO9001 |
| Numero di modello: | M330A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $6,500.00/sets 2-3 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 50 set/set al mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 820/1000 | Capacità di lavorazione: | Di bassa potenza |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 380 | Viaggio della tavola (Z) (mm): | 460 |
| Taper a fusione: | R8 | Distanza di velocità del mandrino (rpm): | 65 - 4500 giri/h |
| Tipo: | Verticale | Voltaggio: | su richiesta del cliente |
| Dimensione ((L*W*H): | 1800 x 2020 x 2200 mm | Peso (kg): | 2200 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| CNC o no: | Normalmente | Fresatrice: | Macchine utensili |
| Potenza (w): | 3.75KW | Peso: | 1590 |
| Servizio post-vendita: | Supporto online | Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo |
| Localizzazione del servizio locale: | Corea del Sud, Cile | Numero di assi: | 3 |
| Condizione: | Nuovo | Industria applicabile: | Impianto di produzione |
| Localizzazione dello showroom: | Cile, Germania | Componenti fondamentali: | Cuscinetto, motore, pompa, recipiente a pressione, motore |
| Viaggio della Tabella (millimetri): | 950x400x420 | Port: | Porto della Cina |
Descrizione di prodotto

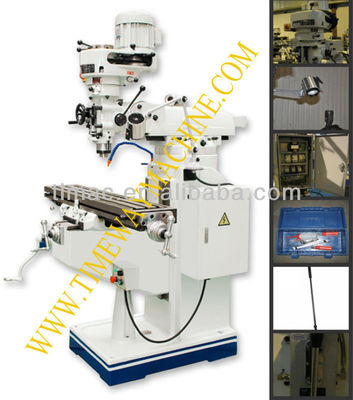

Macchine per la fresatura a torretta verticale
Configurazione Stardard Configurazione facoltativa
Macchine per la fresatura a torretta verticale
| Modello | Unità | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| Dimensioni della tabella | mm | 230x1067 | 254x1270 | 250x1270 | 254x1270 | 305x1370 | 330x1370 | |||||||
| 230x1246 | 254x1370 | 254x1370 | 305x1500 | 330x1500 | ||||||||||
| Viaggi longitudinali | mm | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| Viaggi incrociati | mm | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| Viaggio verticale | mm | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| Numero e dimensione della fessura in T | mm | 3 x 16 | ||||||||||||
| Viaggi di ram | mm | 312 | 470 | 500 | ||||||||||
| Distanza dal fusibile al tavolo | mm | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| Conicità del foro dello spinello | Standard: R8 Facoltativo: ISO30/ISO40 | Standard: ISO40 | ||||||||||||
| Viaggio dello spinello | mm | 127 mm | ||||||||||||
| Velocità del mandrino | rp.m. | Standard: velocità passo 16 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
| Opzionale: velocità variabile 65-4500 | Opzionale: velocità variabile: 65-3750 | |||||||||||||
| Auto. alimentazione delle piume | mm/r | Tre passaggi: 0,04 (0,0015") / 0,08 (0,003) / 0,15 ((0,006)) | Tre passi: 0,04 (0,0015") / 0,08 (0,003) / 0,15 (0,006) | |||||||||||
| Motore a fusione | kW/HP | 2.25kw / 3HP | 3.75 kW / 5 CV | 3.75 kW / 5 CV | ||||||||||
| Posizionamento della testa | 90° | |||||||||||||
| Inclinazione della testa | 45° | Risolvere. | 45° | Risolvere. | 45° | Risolvere. | ||||||||
| Dimensione del pacchetto | Uno. | mm | 1400x1476x2030 | 1516x1550x2080 | 1566x1650x2080 | 1800x2016x2180 | ||||||||
| Due. | mm | 1450x1570x2080 | 1650x1790x2170 | 1720x1800x2175 | 1800x2200x2180 | |||||||||
| Tre. | mm | 1450x2180x2080 | 1650x2285x2235 | - | - | |||||||||
| Peso lordo | kg | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
Caratteristiche:
M230A:
* La guida a doppia coda a 55° è adottata sia sull'asse Y che su quello Z;
*Adottata costola di rinforzo su entrambi i lati della colonna;
* La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione.
M230B:
* Si utilizza una doppia guida a 55° sulla parte Z dell'asse e una guida rettangolare sulla parte Y;
*Adottata costola di rinforzo su entrambi i lati della colonna;
* La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione.
M250A:
* La guida a doppia coda a 55° è adottata sia sull'asse Y che su quello Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione.
M250B:
* Si utilizza una doppia guida a 55° sulla parte Z dell'asse e una guida rettangolare sulla parte Y;
*La guida sulla sella è rivestita da materiale indossabile TF;
* La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione.
M250:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita di materiale indossabile TF.
M250C:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm;
*La struttura fissa è utilizzata per collegare la testa del mulino senza adattatore;
M250D:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* Il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm.
M250U:
*Vie di guida rettangolari sull'asse Y e Z;
* L'asse X, Y adotta la scatola di ingranaggi di alimentazione automatica; motore di alimentazione: 250w; velocità di alimentazione: 15, 23, 33, 48, 78, 114, 166, 257;
* La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione.
M300:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm;
*La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione;
* L'asse Z adotta un motore di sollevamento ad alta velocità.
M300A:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm;
*La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione;
* L'asse Z adotta un motore di sollevamento ad alta velocità;
*La struttura fissa è utilizzata per collegare la testa del mulino senza adattatore;
M330:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm;
*La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione;
* L'asse Z adotta un motore di sollevamento ad alta velocità.
* Super struttura di sella.
M330A:
*Vie di guida rettangolari sull'asse Y e Z;
*La guida sulla sella è rivestita da materiale indossabile TF;
* il motore della testa di fresatura da 5 CV e il diametro della piuma è di 100 mm;
*La superficie del tavolo di lavoro e la guida a 3 assi sono indurite e macinate con precisione;
* L'asse Z adotta un motore di sollevamento ad alta velocità.
* Super struttura di sella;
* La struttura fissa è utilizzata per collegare la testa del mulino senza adattatore.
***Accessori standard:

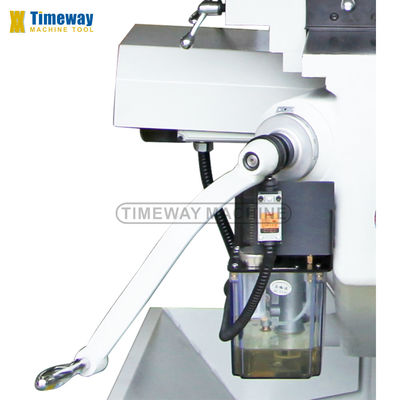

Barra di tiro, scatola elettrica, luce di lavoro, pompa d'olio manuale, scatola utensili e attrezzi
***Accessori opzionali:

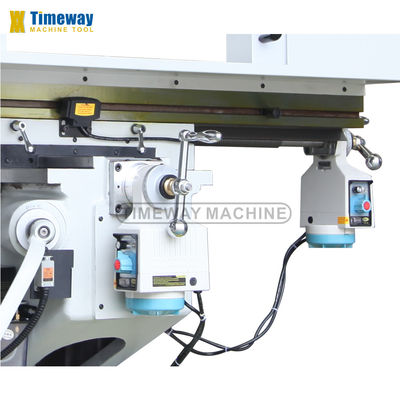

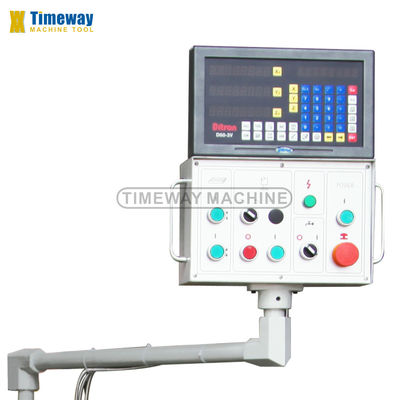

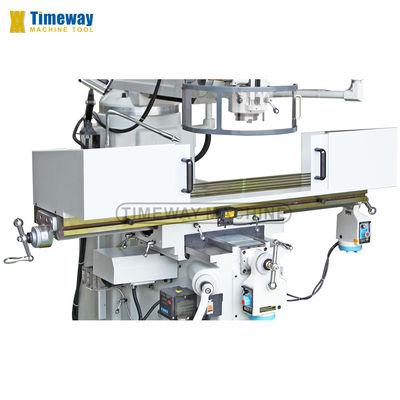

Sistema di lettura digitale ((DRO), Cerniera, unità di alimentazione, alimentazione della scatola degli ingranaggi, kit di attrezzatura, cerniera ISO40, cerniera R8, piastra di raccolta dell'olio, protezione da spruzzo di plastica, sistema di raffreddamento
