Telaia di tipo rettangolare per la fresatura orizzontale universale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
| Numero di modello: | UM320D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $9,800.00/sets 1-2 sets |
| Imballaggi particolari: | Pallet di legno o caso di legno |
| Capacità di alimentazione: | 800 set/set all'anno |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 800 | Capacità di lavorazione: | Di bassa potenza |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 300 | Viaggio della tavola (Z) (mm): | 350 |
| Taper a fusione: | ISO40 | Distanza di velocità del mandrino (rpm): | 40 - 1300 giri/h |
| Tipo: | Universale | Potenza del motore a fusione ((kW): | 2.2 |
| Voltaggio: | 380V/50Hz | Dimensione ((L*W*H): | 1700*1500*2150 |
| Peso (kg): | 1800 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 2 anni | Dimensione della tabella: | 1250*320mm(1500*320mm) |
| Viaggio a tavolo ((X/Y/Z): | 800*300*350 mm | T-slot ((No./Larghezza/Pitch): | 3/14/70 mm |
| Peso massimo del tavolo: | 300 kg | Tipo di guida (X/Y/Z): | Colla di colomba/Rettangolo/Rettangolo |
| Velocità dello spinello: | 40-1300 giri al minuto (12 passi) | Taper a fusione: | ISO40 ((H), ISO40 ((V) |
| Angolo di oscillazione del tavolo: | 45 gradi (sinistra e destra) | Peso: | 1550/1800 kg |
| Potenza: | 2.2kW | Numero di assi: | 2 |
| Condizione: | Nuovo | Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, stabilimento di produzione, fabbrica di |
| Localizzazione dello showroom: | Kenya, Argentina, Corea del Sud, Emirati Arabi Uniti, Sud Africa, Ucraina, Italia, Germania, Indones | Componenti fondamentali: | Motore, ingranaggio |
| Viaggio della Tabella (millimetri): | 800*300*350 mm | Port: | Porto della Cina |
Descrizione di prodotto

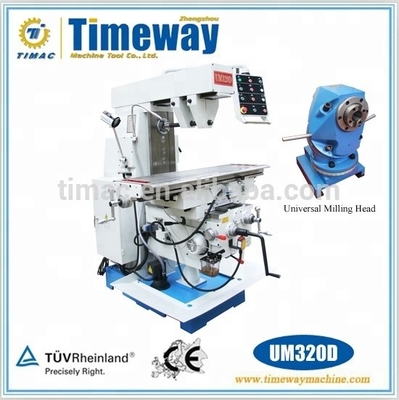

Macchine di fresatura universale orizzontale (Miller normale)
UM320D

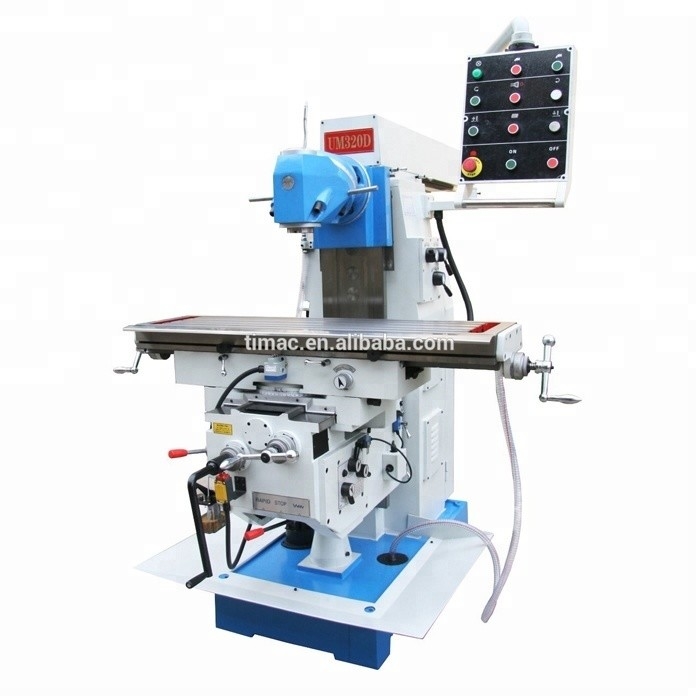

Principale prospettiva
Descrizione del prodotto
Caratteristiche:
- Cornice rigida e pesante con design di ginocchio e colonna.
- Tutti e tre gli assi con alimentazione automatica e rapida da un cambio.
- Dotato di due appendiabiti, assicurare la stabilità di taglio.
- La tavola di lavoro può ruotare a ± 45°, può realizzare il taglio inclinato.
- L'apparecchiatura di serie comprende un vassoio a chip, un sistema di raffreddamento e un sistema di lubrificazione centrale (manuale o elettrico).
- Guida rettangolare sugli assi Y/Z, elevata stabilità; guida a coda di cavallo sugli assi X; tutte le guide e gli ingranaggi sono induriti e macinati.

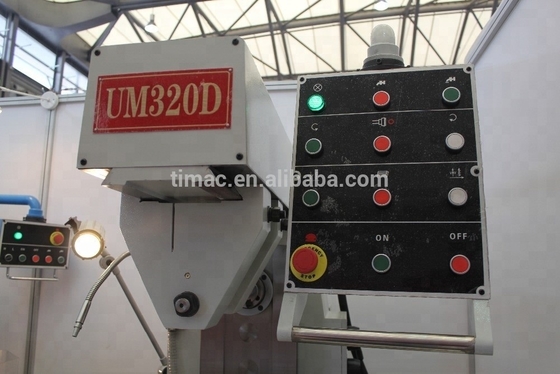

- Il pannello di comando centralizzato rende l'operazione più facile e la lettura digitale è opzionale.
Parametro tecnico
| Specificità | UM320D |
| Conico di fusione | ISO40 ((V); ISO40 ((H) |
| Distanza dal naso verticale dello spinello al tavolo | 0-390 mm |
| Distanza dalla linea centrale orizzontale dello spinello al tavolo | 0-280 mm |
| Distanza dalla linea centrale verticale dello spinello alla colonna | 465 mm |
| Distanza dalla linea centrale orizzontale dello spinello al fondo del ram | 160 mm |
| Intervallo di velocità dello spinello | 12 passi, 40-1300 giri/h |
| Angolo di rotazione della testa di fresatura | ± 360° |
| Dimensione del tavolo (L×W) | 1250×320 mm (1500×320 mm) |
| Viaggio a tavolo (X/Y/Z) | 600 ((800)/300/350 mm (1100/300/350 mm) |
| Tabella di alimentazione longitudinale e incrociata (X/Y) | 8 passaggi, 22-555 mm/min |
| Alimentazione verticale per tavolo (Z) | 8 passaggi, 17-190 mm/min |
| Velocità di alimentazione rapida per l'asse X, Y | 1080 mm/min |
| Velocità di alimentazione rapida dell'asse Z | 590 mm/min |
| Potenza del motore di alimentazione | 750 W |
| Max.carico del tavolo da lavoro | 300 kg |
| Scatene in T per il tavolo (numero/larghezza/piattaforma) | 3/14/70 mm |
| Tipo di percorso di guida dell'asse Z | Di forma rettangolare |
| Tipo di percorso di guida dell'asse Y | Di forma rettangolare |
| Tipo di percorso di guida dell'asse X | Coda di colomba |
| Potenza del motore principale | 2.2kw |
| Dimensioni complessive (L×W×H) | 1700×1500×2150 mm |
| Dimensioni dell'imballaggio (uno/due set) | 1680 × 1600 × 2250 mm/2300 × 1600 × 2250 mm |
| N.W/G.W (una serie) | 1650/1800 kg |

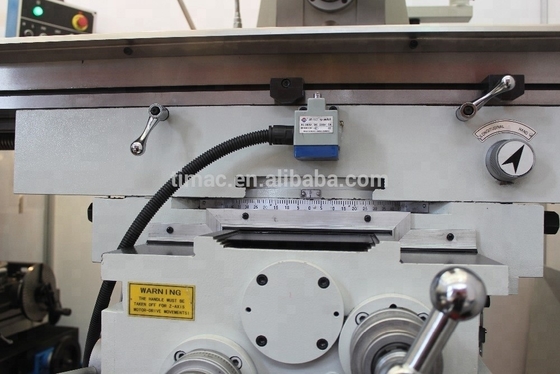

Immagini dettagliate
La realtà della fabbrica

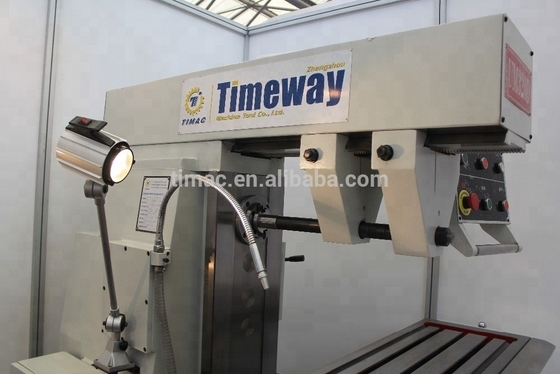

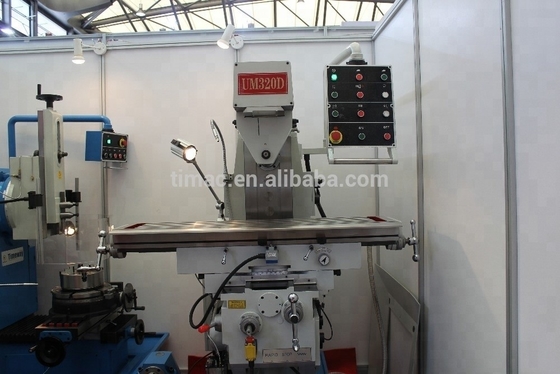

La macchina è stata esposta alla fiera della macchina utensile CNC Cina 2016 ((CCMT2016) a Shanghai
Parlare con il cliente nel CCMT2016
Informazioni sulle società
Certificazioni
Vuoi conoscere maggiori dettagli su questo prodotto
