Max. profondità di affinamento di 1000-15000mm DHK-800 forte macchina di affinamento a fori profondi CNC
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $100,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto di navigabilità standard o in base alle richieste del cliente |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Industria applicabile: | Negozi di riparazione di macchine, fabbriche | Localizzazione dello showroom: | Turchia, Germania, Perù, Tailandia, Cile, Sudafrica, Malesia, Australia |
|---|---|---|---|
| Ispezione video di uscita: | Fornito | Rapporto di prova della macchina: | Fornito |
| Tipo di commercializzazione: | Prodotto ordinario | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Motore | Condizione: | Nuovo |
| CNC o no: | Cnc | Voltaggio: | 380V/50Hz |
| Dimensione ((L*W*H): | Come situazione attuale | Peso (kg): | 6000 |
| Potenza (kW): | 11 | Punti chiave di vendita: | Automazione |
| Garanzia: | 1 anno | Colore: | Secondo il cliente richieda |
| Intervallo di diametro di affinamento: | 100-500mm | Max. profondità di affilatura: | 1000-15000 mm |
| Altezza del centro dello spinello: | 500 mm | Diametro di chiusura del pezzo: | 100-650 mm |
| Intervallo di velocità del fusibile della scatola di affinamento: | 10-250 giri al minuto | Intervallo di velocità di alimentazione: | 1-20m/min |
| Sistema CNC: | Delta di Taiwan o altro | Tipo di macchina: | Struttura orizzontale |
| Macchine speciali: | Secondo le esigenze particolari del cliente | Port: | Porto della Cina |
Descrizione di prodotto
Macchina per la lavorazione di cilindri CNC per fori profondi

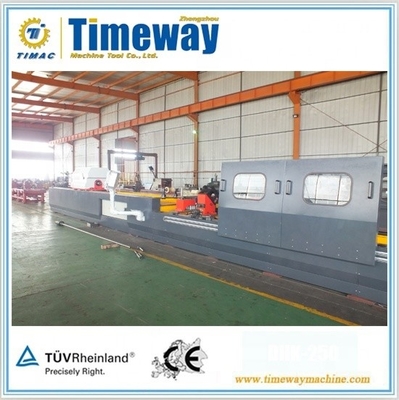

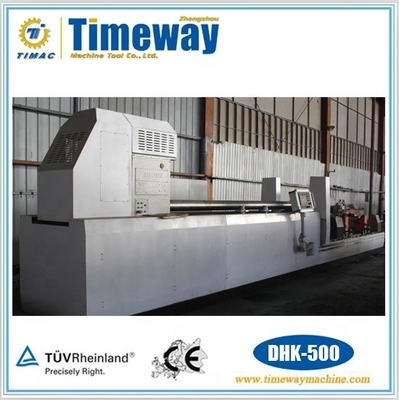

DHK-350 DHK-500 DHK-800
Principale prospettiva
Riassunto
Riassunto della macchina
- La serie di macchine per l'affineamento di fori profondi CNC è la macchina dedicata per l'affineamento e la lucidatura di fori profondi.è una macchina ideale per la lavorazione di buchi profondi con alta precisione e elevata efficienza.
- La versione modificata del tipo della macchina può essere progettata in base alle diverse richieste.posizionamento e quantificazione nel processo di produzioneCon lo sviluppo di macchine abrasive ad alte prestazioni e di affinamento automatizzato, la gamma di applicazioni di affinamento diventerà sempre più ampia.
Principali esibizioni
Prestazioni e caratteristiche
- La macchina adotta la modalità di pezzo fisso, testa di affilatura rotante e reciproca.cilindro ad aria, il corpo quadrato, il pezzo di lavoro con albero rotante e piastra di flangia, ecc.
- La macchina può essere programmata per realizzare il funzionamento automatico, con impostazione fino al tempo di affinamento,frequenza di reciprocazione e distanza di affilatura. È adatto per la produzione di massa o la produzione di manutenzione singola. La macchina seleziona il sistema di controllo Delta di Taiwan con schermo tattile interfaccia uomo-macchina.
- La rugosità superficiale è fino a Ra 0,2 μm e la rotondità è inferiore a 0,03 mm, la tolleranza del foro è fino a IT7 o superiore.
- L'utilizzo dell'olio speciale per il raffreddamento rende la zona di lavoro quasi deformabile e presenta una maggiore precisione delle dimensioni e della geometria con un'ottima finitura superficiale.L'affinatura è l'importante metodo di lavorazione di buchi interni e buchi lunghi precisi, che ha un'elevata efficienza.
- C'è la consistenza di incrocio sulla superficie della pietra d'olio, è buono per la protezione del film lubrificante, ed evitando efficacemente il verificarsi di sabbia incorporata.

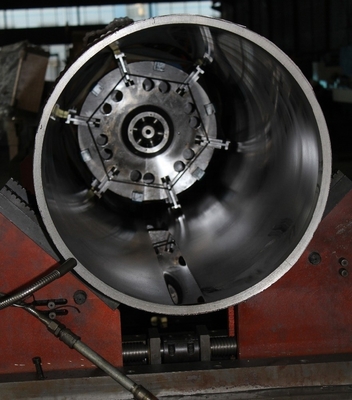

Il grafico della parte reale

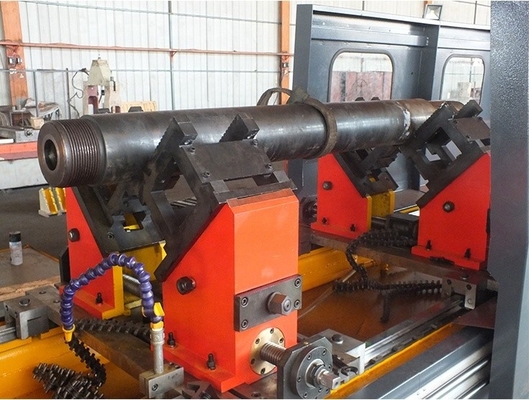

Struttura principale: corpo del letto, casella della testa di affilatura, armadio elettrico, pannello operativo, dispositivo di fissaggio tipo V, protezione, ruota guida della barra di affilatura, rotaia di guida lineare.
Elenco delle specifiche
Parametri tecnici
| Specificità | Unità | DHK-350 | DHK-500 | DHK-800 |
| Intervallo di diametro di affinamento | mm | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Max. profondità di affilatura | mm | 1000-15000 | 1000-15000 | 1000-15000 |
| Altezza del centro dello spinello | mm | 350 | 500 | 650 |
| Intervallo di velocità del fusibile della scatola a barre di affilatura | r/min | 20-200 ((Stepless) | 10-250 ((Stepless) | 20-250 ((Stepless) |
| Distanza di fissaggio del pezzo da lavorare | mm | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Intervallo di velocità di rotazione del carrello | m/min | 1-20 ((Stepless) | 1-20 ((Stepless) | 1-20 ((Stepless) |
| Flusso della pompa di raffreddamento | L/min | 100 | 150 | 200, AB 50 |
| Volume del serbatoio di olio del sistema di raffreddamento | L | 300 | 300 | 500 |
| Pressione di espansione della testa di affinamento | MPa | 0.3-4 ((Variabile) | 0.3-4 ((Variabile) | 0.3-4 ((Variabile) |
| Potenza del motore a fusione della scatola a barre di affilatura | kW | 11 (AC servo) | 11 (AC servo) | 15 (AC servo) |
| Potenza motoria reciproca | kW | 5.5 (AC servo) | 4.5 (AC servo) | 5.5 (AC servo) |
| Motore di fissaggio e di espansione potenza di affilatura della testa | kW | 0.75 (servo CA) | 0.75 (servo CA) | 0.75 (servo CA) |
| Potenza del motore della pompa di raffreddamento | kW | 2.2 | 2.2 | 2.2 |

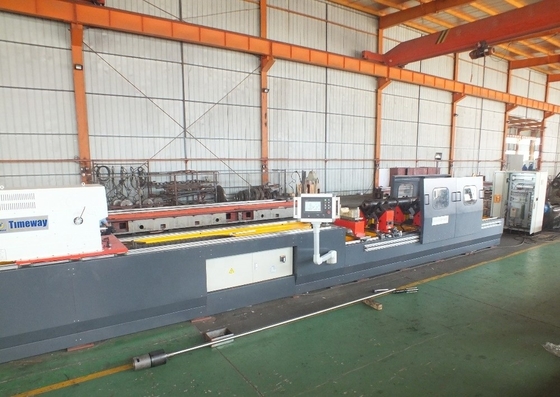

Immagini dettagliate
Imballaggio e spedizione
- Prima confezionato con un panno impermeabile e poi in una custodia di legno.
- Potrebbe essere necessario togliere alcune parti e imballarle in una custodia di legno.
- In base alle diverse esigenze del cliente, possiamo adottare diversi imballaggi.
Che si tratti di una macchina per l'affinamento di buchi profondi CNC o di una macchina per la perforazione e l'estorsione di buchi profondi CNC o di una macchina per la lucidatura di rulli per buchi profondi CNC, tutti usiamo gli stessi imballaggi standard.
