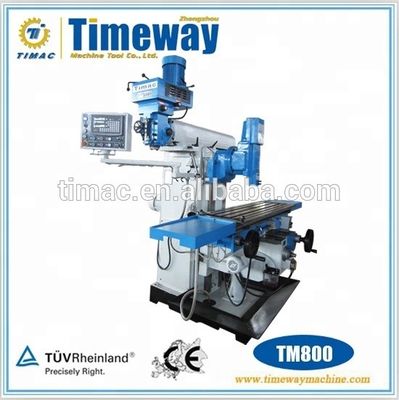

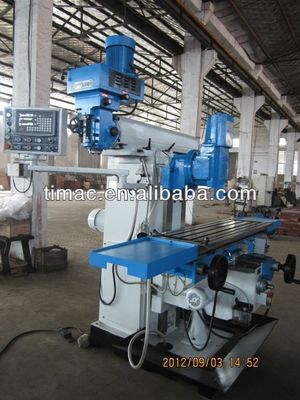

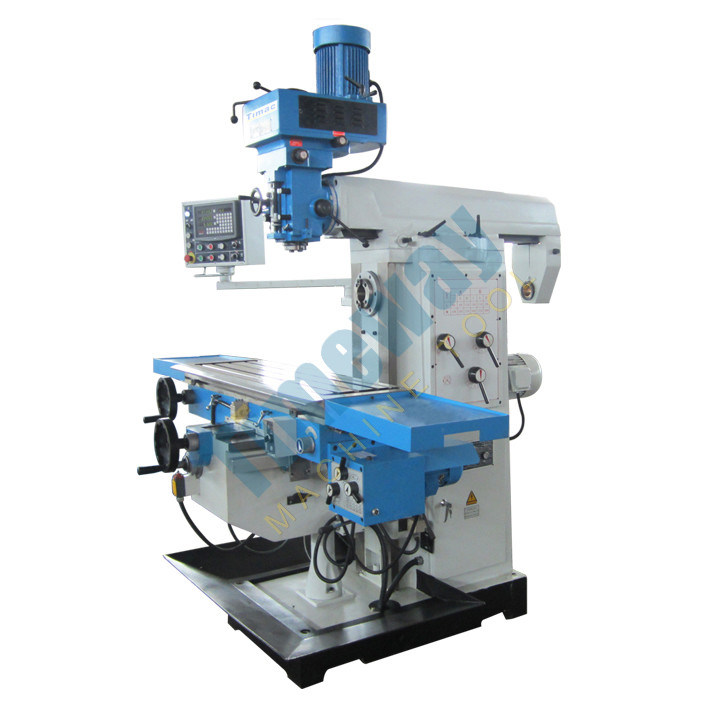

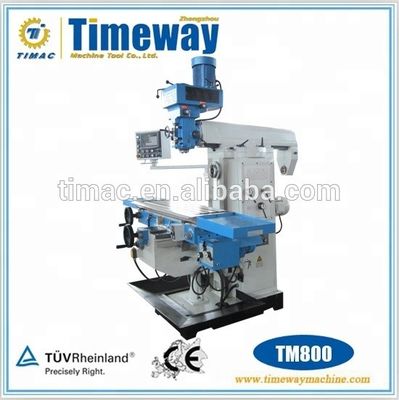

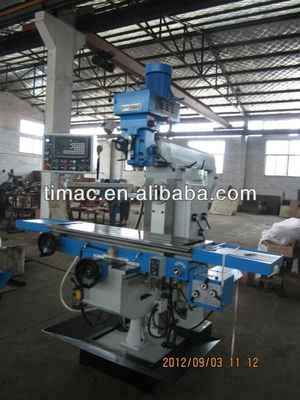

TM800 Timeway Macchina di fresatura a torretta orizzontale e verticale per costruzioni durevoli
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $10,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 1000 | Capacità di lavorazione: | Cargo medio |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 320 | Viaggio della tavola (Z) (mm): | 400 |
| Taper a fusione: | ISO40 | Distanza di velocità del mandrino (rpm): | 60 - 1800 giri/h |
| Tipo: | Universale | Potenza del motore a fusione ((kW): | 2.2 |
| Voltaggio: | Come richiesto dal cliente | Dimensione ((L*W*H): | 2220x1790x2360 mm |
| Peso (kg): | 2650 | Garanzia: | 12 mesi |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Dimensione della tabella: | 1250x360 mm |
| Viaggi verticali: | 400 mm | Capacità di carico: | 400 kg |
| Velocità orizzontale dello mandrino: | 60-1800 giri al minuto (12 passi) | Velocità di rotazione del mandrino verticale: | 70-7200 giri al minuto ((16 passi) |
| Taper a fusione: | ISO50 ((H); ISO40 ((V) | Viaggio longitudinale: | 1000 mm |
| Viaggio trasversale: | 320 mm | Periodo di garanzia: | 1 anno |
| Tipo di macchina: | Veritcal | Numero di assi: | 3 |
| Condizione: | Nuovo | Localizzazione dello showroom: | Romania, Malesia, Australia, Turchia, Vietnam, Indonesia |
| Industria applicabile: | Negozi di abbigliamento, di materiali da costruzione, di riparazione di macchine, di fabbricazione, | Componenti fondamentali: | Motori, altri |
| Viaggio della Tabella (millimetri): | 1000/320/400 | Port: | Porto della Cina |
Descrizione di prodotto
360 x 1250 mm Dimensione del tavolo / fresatrice radiale universale
TM500 TM600 TM700 TM800
Caratteristiche:
1. superficie di tavola indurita e macinata;
2- alimentazione automatica sugli assi X e Y, aumento e caduta motorizzati del tavolo sull'asse Z;
3. manica a fusione può toccare, alimentazione automatica con 3 velocità;
4. La testa gira ± 90° da destra a sinistra, l'inclinazione ± 45° da avanti a indietro(TM500)
5. Fermo di profondità di trivellazione con visualizzazione della misura;
6. Colonna rettangolare guida modo con elevata stabilità(TM600, TM700, TM800)
Parametro:
| Modello | Unità | TM500 | TM600 | TM700 | TM800 |
| Dimensioni della tabella |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| Conico di fusione | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
| Diametro della piuma | mm | 95 | 120 | 120 | 120 |
| Distanza dal fusibile al tavolo | mm | 9 ± 0-370 | 90-490 | 90-490 | 135-535 |
| Distanza dall'orizzontale Fuso a tavola | mm | 0-280 | 0-400 | 0-400 | 230 |
| Distanza da spin dle a colonna | mm | 200-700 | 200-700 | 200-700 | 200-700 |
| Velocità del mandrino (passi) | rp.m. | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| Viaggio dello spinello | mm | 127 | 145 | 145 | 145 |
| Alimentazione delle piume (passi) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| Capacità massima di perforazione dell'alimentazione automatica | mm | 10
| |||
| Spirale della testa (da destra a sinistra) | ± 90° | ||||
| Inclinazione della testa (da davanti a dietro) | ± 45° | - | - | - | |
| Viaggio a tavola ((Lingitudinale/Cross/Vertical) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| Velocità di alimentazione degli assi X, Y | mm/min | 22-555 | |||
| Velocità di alimentazione rapida degli assi X, Y | mm/min | 1080 | |||
| Asse Z velocità di sollevamento rapida | mm/min | 590 | |||
| Asse Z potenza motrice di elevazione rapida | w | 750 | 750 | 750 | 1100 |
| Peso massimo del pezzo da lavorare | kg | 300 | 300 | 300 | 400 |
| T slot ((N. / larghezza/distanza) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| Motore principale | kW | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
| Motore di azionamento ad alimentazione automatica per assi X, Y | w | 750 | |||
| Potenza della pompa di raffreddamento | w | 40 | 40 | 40 | 90 |
| Dimensione globale | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
| N.W./G.W. | kg | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Articolo standard:
5 HP Taiwan made step pulley type milling head, Mill chuck&collets, draw bar, machine vise, horizontal mill arbor,coolant system, work lamp, table elevating motor, convergent panel, wrench, spanner,manica centrale, maniglia rotante di sollevamento, piastra di raccolta dell'olio, manuale d'uso ((edizione inglese).
***Articolo opzionale:
3-asse DRO; 5HP Taiwan fatto a velocità variabile testa di fresatura di tipo senza passaggio; Air power draw bar; 58pcs kit di fissaggio; testa di divisione universale; tavolo rotativo
