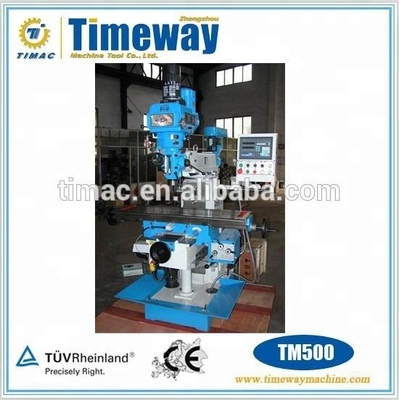

3 assi TIMEWAY H/V testa del mulino torretta fresatrice TM500 con tensione personalizzabile
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | CE, ISO9001:2008 |
| Numero di modello: | TM500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $6,750.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (fumigata) |
| Capacità di alimentazione: | 140 set/set al mese |
|
Informazioni dettagliate |
|||
| Viaggio del tavolo (X) (mm): | 600 | Capacità di lavorazione: | Carro pesante |
|---|---|---|---|
| Viaggio della tavola (Y) (mm): | 300 | Viaggio della tavola (Z) (mm): | 280 |
| Taper a fusione: | ISO40 | Distanza di velocità del mandrino (rpm): | 80 - 5440 |
| Tipo: | Verticale | Potenza del motore a fusione ((kW): | 2.2 |
| Voltaggio: | Come richiesto dal cliente | Dimensione ((L*W*H): | 1700*1500*2150 mm |
| Peso (kg): | 1600 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Servizio post-garanzia: | Supporto online |
| Localizzazione del servizio locale: | Romania, Sudafrica, Brasile, Indonesia, Russia | CNC o no: | Normalmente |
| Servizio post-vendita: | Supporto online | Fresatrice: | Macchine utensili |
| Potenza ((KW): | 2.2 ((V), 2.2 ((H) | Peso ((Kg): | 1600 |
| Localizzazione dello showroom: | Romania, Sudafrica, Brasile, Indonesia, Russia | Numero di assi: | 3 |
| Condizione: | Nuovo | Industria applicabile: | Impianto di produzione |
| Viaggio della Tabella (millimetri): | 600X300X280 | Port: | Porto di Qingdao |
Descrizione di prodotto

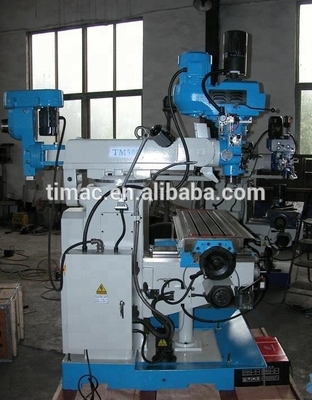

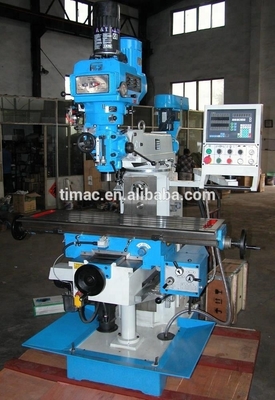

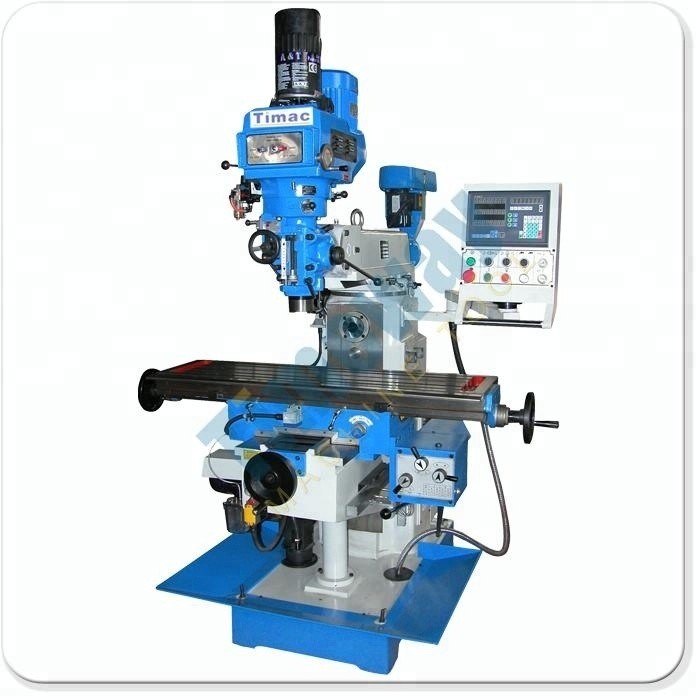

Macchina di fresatura a torretta con alimentazione automatica della testa H/V TM500
Caratteristiche:
Macchine per la fresatura a torretta

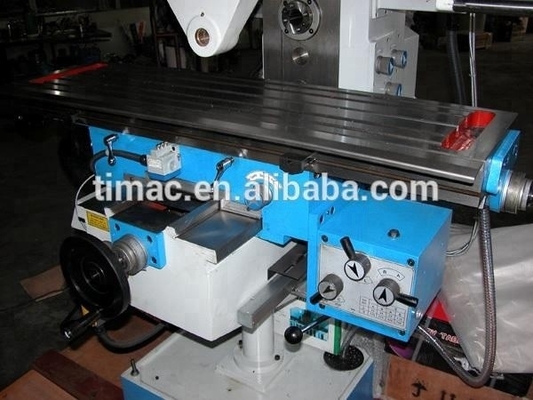

1. superficie di tavola indurita e macinata;
2- alimentazione automatica sugli assi X e Y, aumento e caduta motorizzati del tavolo sull'asse Z;
3. manica a fusione può toccare, alimentazione automatica con 3 velocità;

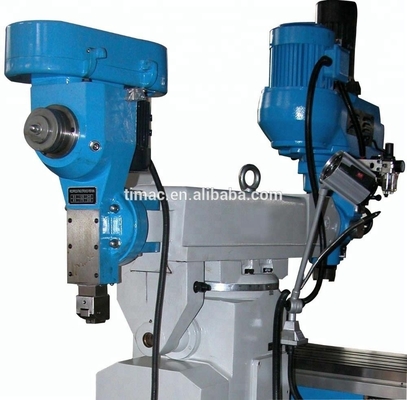

4. ruota della testa ± 90° da destra a sinistra, inclinazione ± 45° da avanti a indietro (TM500)
5. Fermo di profondità di trivellazione con visualizzazione della misura;
6. Colonna rettangolare guida con elevata stabilità (TM600, TM700, TM800)
Parametro:
Modello | Unità | TM500 | TM600 | TM700 | TM800 |
Dimensioni della tabella | mm | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Conico di fusione
| ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
Diametro della piuma | mm | 95 | 120 | 120 | 120 |
Distanza dal fusibile al tavolo | mm | 9 ± 0-370 | 90-490 | 90-490 | 135-535 |
Distanza dall'orizzontale Fuso a tavola | mm
| 0-280 | 0-400 | 0-400 | 230 |
Distanza da spin dle a colonna | mm | 200-700 | 200-700 | 200-700 | 200-700 |
Velocità del mandrino
| rp.m.
| (16 passaggi) 80-5440 ((V), (12 passaggi) 40-1300 ((H)
| (16 passaggi) 70-7200 ((V), (12 passaggi) 40-1300 ((H)
| (16 passaggi) 70-7200 ((V), (12 passaggi) 40-1300 ((H)
| (16 passaggi) 70-7200 ((V), (12 passaggi) 60-1800 ((H)
|
Viaggio dello spinello | mm | 127 | 145 | 145 | 145 |
Alimenti per piume
| mm
| (3 passaggi) 0.15,0.08,0.25 | (3 passaggi) 0.4,0.08,0.15 | (3 passaggi) 0.4,0.08,0.15 | (3 passaggi) 0.4,0.08,0.15 |
Capacità massima di perforazione dell'alimentazione automatica | mm
| 10 | 10 | 10 | 10 |
Spirale della testa (da destra a sinistra) | ± 90° | ± 90° | ± 90° | ± 90° | |
Inclinazione della testa (da davanti a dietro) | ± 45° | ||||
Viaggio a tavola ((Lingitudinale/Cross/Vertical) | mm
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
Velocità di alimentazione degli assi X, Y | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
Velocità di alimentazione rapida degli assi X, Y | mm/min | 1080 | 1080 | 1080 | 1080 |
Asse Z velocità di sollevamento rapida | mm/min | 590 | 590 | 590 | 590 |
Asse Z potenza motrice di elevazione rapida | w | 750 | 750 | 750 | 1100 |
Peso massimo del pezzo da lavorare | kg | 300 | 300 | 300 | 400 |
T slot ((N. / larghezza/distanza) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Motore principale | kW | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
Motore di azionamento ad alimentazione automatica per assi X, Y | w | 750 | 750 | 750 | 750 |
Potenza della pompa di raffreddamento | w | 40 | 40 | 40 | 90 |
Dimensione globale | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
N.W./G.W. | kg | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Norma:
5 HP Taiwan made step pulley type milling head, Mill chuck&collets, draw bar, machine vise, horizontal mill arbor, coolant system, work lamp, table elevating motor, convergent panel, wrenchspinaci, manica centrale, maniglia rotante di sollevamento, piastra di raccolta dell'olio, manuale d'uso ((edizione inglese).
*** Facoltativo:
DRO a tre assi
Testa di fresatura a velocità variabile (senza passo) di 5 CV di Taiwan
Barra di aspirazione dell'aria
58pcs kit di chiusura
Testa divisoria universale
Tavola rotante
Pacco: pallet in legno e copertura in plastica (standard)
o Cassa in compensato (facoltativo)
Dimensioni dell'imballaggio:
Un pezzo in una cassa: 114x122x222CMN.W./G.W.: 850/1050KGS
Due pezzi in una cassa:114x122x222cmN.W./G.W.: 1700/1900KGS
Contenitore caricato:3 serie / 20'GP
