Il letto in un pezzo è realizzato in ghisa di alta qualità, la superficie dei binari indurita e la fresatura di precisione, alta stabilità e alta rigidità.La struttura ben progettata garantisce un'eccellente capacità di elaborazione.
Il sistema di scorrere del tavolo di base con materiale TF ed è stato raschiato manualmente con precisione; il sistema di scorrere della testa della ruota è costituito da binari piatti in V con rivestimento a rulli, di alta precisione e basso attrito di movimento.
 |

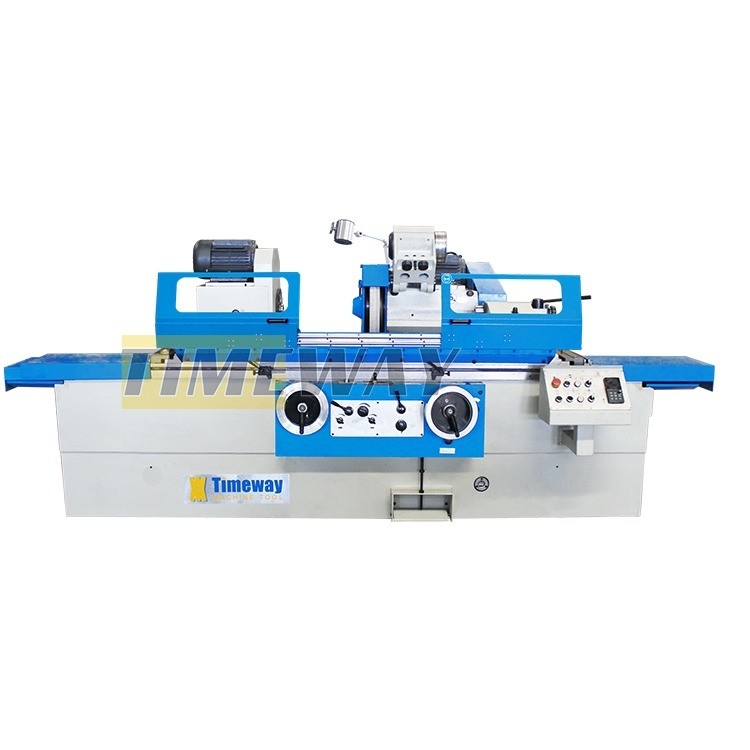

500*50*203mm Dimensione della ruota Macchina di rettifica cilindrica universale per rettifica esterna da 200 mm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Diametro di macinatura (diametro esterno) (mm): | 200 | Diametro di rettifica (in mm): | 0 |
|---|---|---|---|
| Lunghezza di macinatura ((mm): | 500 | Lunghezza massima del pezzo (mm): | 750 |
| Max. Weight del pezzo in lavorazione (chilogrammi): | 100 | Altezza concentrare (millimetri): | 135 |
| Dimensione della ruota (millimetri): | 500*50*203 | Velocità della ruota (rpm): | 1335 |
| Rugosità di superficie (μm): | 0 | Dimensione ((L*W*H): | 235*203*205 mm |
| Peso (kg): | 3000 | Potenza (kW): | 5.5 |
| Punti chiave di vendita: | Prezzo competitivo | Garanzia: | 1 anno |
| Localizzazione dello showroom: | Russia, Canada, Turchia, Colombia, Kazakistan, Tagikistan, Brasile | Industria applicabile: | Impianti di produzione, negozi di alimenti e bevande, negozi di materiali da costruzione, tipografie |
| Tipo di commercializzazione: | Nuovo prodotto 2023 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Motore, cuscinetto, cambio, motore, cambio | Condizione: | Nuovo |
| CNC o no: | Normalmente | Nome del prodotto: | Macchine di rettifica cilindrica universale |
| Tipo di macchina: | Macchine a griglia cilindrica | Modello: | G-200 |
| Colore: | Facoltativo su misura | Servizio post-garanzia: | 1 anno |
| Lunghezza massima del terreno (O.D.): | 500/750 mm | Dimensioni dell'imballaggio: | 235/275*203*205 mm |
| Potenza motrice della testa di lavoro: | 1.1 kW | Capacità di carico: | 100 kg |
| Motore: | 5.5Kw | ||
Descrizione di prodotto
Descrizione dei prodotti
Macchine di rottura cilindrica universale alta esterna-interna
*La macinatrice cilindrica della serie G è adatta per la macinatura di superfici cilindriche e coniche esterne.La macinatrice cilindrica universale della serie UG è adatta per la macinatura di superfici cilindriche e coniche esterne e interne.
*Per la serie UG, la testa di lavoro può essere ruotata in qualsiasi posizione entro la sua direzione antiorario di 90°, quindi può essere adatta per la macinazioneinterno osuperficie esterna conica.
* Per la serie UG, la macchinetta di rettifica cilindrica è dotata di apparecchiatura di rettifica interna, il mandrino di rettifica interno è supportato da un cuscinetto a rotoli preciso.
* Il mandrino della testa di lavoro, il mandrino della testa delle ruote, il mandrino interno di rettifica, la pompa del liquido di raffreddamento, la pompa idrodinamica e quella idrostatica sono azionati da motori separati.
* Ogni parte mobile della macchina ha una struttura di blocco elettrico, idraulico e meccanico.Tutte le leve di controllo sono centralizzate nel pannello rendono facile il funzionamento.
* Il giradischi può essere montato sul bastone.
* Il mandrino della testa di lavoro, il mandrino della testa delle ruote, il mandrino interno di rettifica, la pompa del liquido di raffreddamento, la pompa idrodinamica e quella idrostatica sono azionati da motori separati.
* Ogni parte mobile della macchina ha una struttura di blocco elettrico, idraulico e meccanico.Tutte le leve di controllo sono centralizzate nel pannello rendono facile il funzionamento.
* Il giradischi può essere montato sul bastone.
Specificità
Specificità | Unità | G-200 | UG-200 |
Distanza tra i centri | mm | 500/750 | 500/750 |
Altezza centrale | mm | 135 | 135 |
Diametro di terra (O.D.) | mm | 5-200 | 5-200 |
Dia. terreno (D.I.) | mm | - | 25-100 |
Lunghezza di macinatura (O.D) | mm | 500/750 | 500/750 |
Lunghezza di macinatura (I.D.) | mm | - | 125 |
Capacità di carico | kg | 100 | 100 |
Angolo di rotazione della testa di lavoro | ° | - | +90° |
Fusoliera conica della testa di lavoro | - | MT4 | MT4 |
Velocità del mandrino della testa di lavoro | rpm | 25-380 (senza passo) | 25-380 (senza passo) |
Velocità del mandrino della testa della ruota | rpm | 1335 | 1670 |
Viaggio rapido dell'alimentazione con testa di ruota | mm | 50 | 50 |
Viaggio a croce della testa della ruota | mm | 205 | 205 |
Angolo di rotazione della testa della ruota | ° | - | ±10° |
Alimentazione della testa della ruota a mano per giri (grossa/fine) | mm | 2/0.5 | 2/0.5 |
Inserimento della testa della ruota della ruota a mano per grammo (grosso/fine) | mm | 0.01/0.0025 | 0.01/0.0025 |
Dimensioni della rulliera esterna | mm | 500x50x203 | 400x50x203 |
Max. velocità periferica della rulliera | m/s | 35 | 35 |
Velocità del mandrino di rettifica interna | rpm | - | 10000/15000 |
Dimensioni interne della rulliera | mm | - | Max: 50x25x13, Min: 17x20x6 |
Alimentazione a tavola della ruota manuale per giri | mm | 6 | 6 |
angolo di rotazione del tavolo (CW) | ° | 3° | 3° |
L'angolo di rotazione del tavolo (CCW) | ° | 9° /8° | 9° /8° |
Velocità di alimentazione longitudinale della tabella | m/min | 0.1-4 | 0.1-4 |
Penna conica della coda | - | MT4 | MT4 |
Viaggi di piume di coda | mm | 30 | 30 |
Potenza del motore di rettifica esterno | kW | 5.5 | 4 |
Potenza del motore di rettifica interna | kW | - | 1.1 |
Potenza del motore della testa di lavoro | kW | 1.1 | 1.1 |
Peso lordo | kg | 3000/3100 | 3000/3200 |
Dimensioni dell'imballaggio (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
Accessori
·Piattaforma di misura del ponte · Apri riposo fisso · Flancia della ruota · Estrattoio a ruota · Parete di bilanciamento · Rotole di macinazione · Serbatoio del liquido di raffreddamento · Carburo a trippato centro · Cane da guida · Dispositivo a ruota (senza penna a diamanti) · Lampada da lavoro · Cuneo di livellamento · Apparecchiatura di rettifica interna (UG) · 3 mascelle (UG) · Albero di estensione (UG) · Griglia interna (UG) · Set completo di attrezzi · Manuale d'uso (edizione inglese) | · Sosta di bilanciamento · Radius wheel dresser · Resto costante e vicino · lettura digitale · filtro di carta · Separatore magnetico · Attrezzatura per la rettifica centrale · Confezionatore di ruote terminali |
Immagini dettagliate

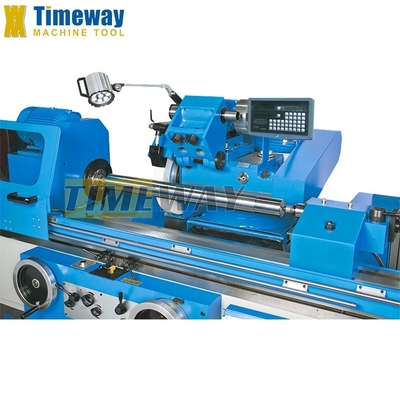

Macinatura esterna per parti rotanti

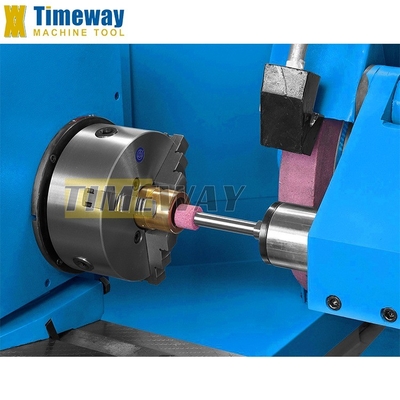

E' dotato di un dispositivo di rimozione interno.

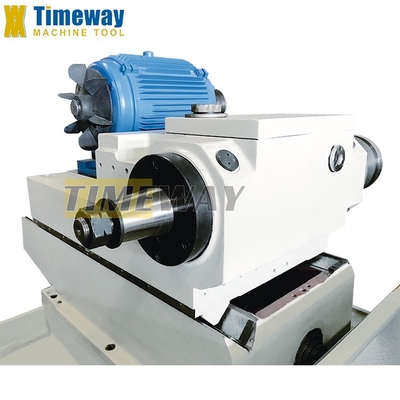

Il mandrino della testa di ruota è supportato da cuscinetti a guscio bimetallici, che rendono il mandrino ad alta rigidità e stabilità, garantendo una superficie di finitura pesante ed eccellente.
La testa di macinazione può essere ruotata di 180° per passare dalla macinazione interna a quella esterna.

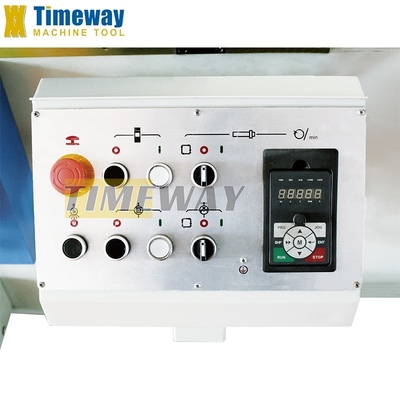

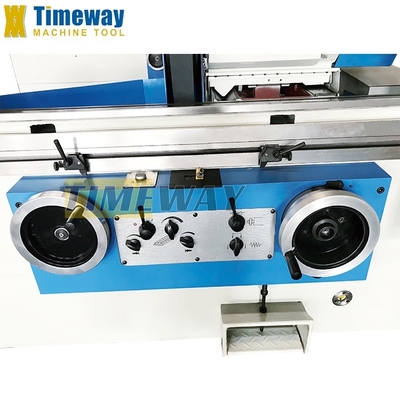

Il pannello centralizzato dell'operatore e l'azione ragionevolmente distribuita
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
le maniglie sono molto chiare e l'utente-
Amichevole sul davanti della macchina.
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei prodotti
Mostre:
Dalla fondazione del Ministero del Commercio Estero, abbiamo partecipato a varie mostre nazionali e internazionali come la Fiera d'Autunno di Canton, la Mostra di Pechino,Mostra di Shanghai, Mosca, Etiopia e Russia, e hanno mantenuto relazioni amichevoli di cooperazione a lungo termine con i clienti delle mostre.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
