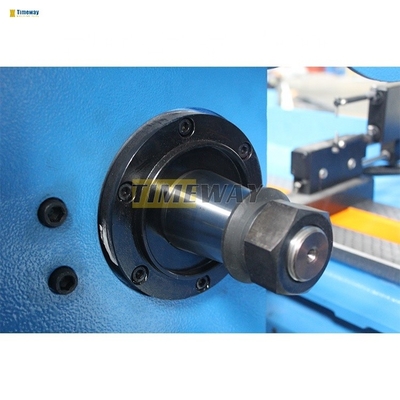

Spindle di rettifica con cuscinetti segmentati ad alta precisione, regolabile e a bassa manutenzione.
Le velocità del mandrino della testa di lavoro sono infinitamente variabili e guidate da un motore a frequenza e da un interver, possono essere facilmente regolate e ottimizzate durante il processo di lavorazione.
 |

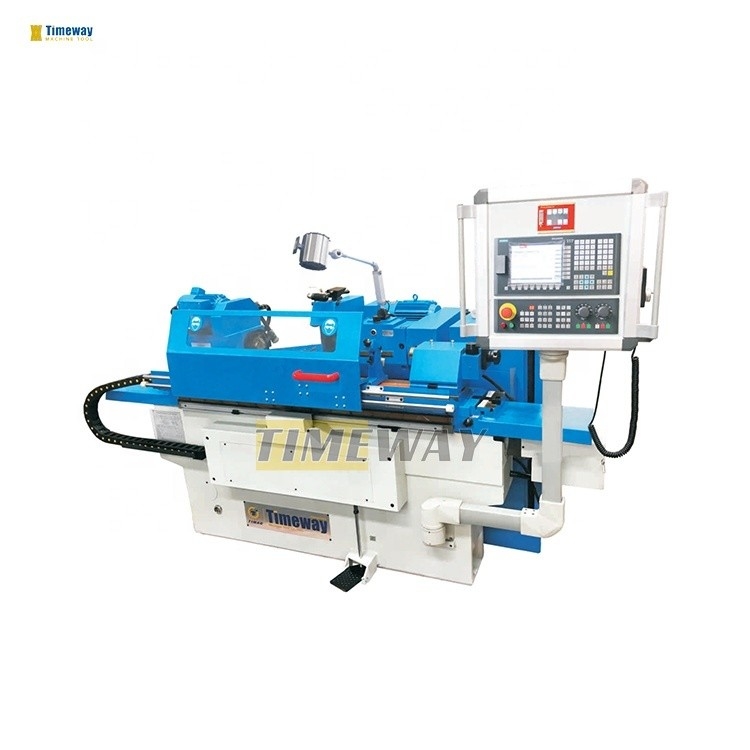

Macchina di rettifica ad alta precisione con sistema CNC SIEMENS 800 mm Lunghezza di rettifica 3000 kg Peso
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $29,999.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Diametro di macinatura (diametro esterno) (mm): | 200 | Lunghezza di macinatura ((mm): | 800 |
|---|---|---|---|
| Lunghezza massima del pezzo (mm): | 850 | Max. Weight del pezzo in lavorazione (chilogrammi): | 50 |
| Altezza concentrare (millimetri): | 135 | Dimensione della ruota (millimetri): | 400 |
| Velocità della ruota (rpm): | 2130 | Rotondità ((mm): | 1.5 |
| Rugosità di superficie (μm): | 0.32 | Anno: | 2022 |
| Voltaggio: | Come richiesto dal cliente | Dimensione ((L*W*H): | 3000 x 1600 x 1500 mm |
| Peso (kg): | 3000 | Potenza (kW): | 10.825 |
| Punti chiave di vendita: | Prezzo competitivo | Garanzia: | 1 anno |
| Localizzazione dello showroom: | L'India, l'Indonesia, gli Emirati Arabi Uniti, la Germania, il Messico, la Francia, l'Australia, il | Industria applicabile: | Impianti di produzione, energia e miniere, lavori di costruzione |
| Tipo di commercializzazione: | Nuovo prodotto 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Componenti fondamentali: | Motore, motore, altro | Condizione: | Nuovo |
| CNC o no: | Cnc | Diametro della macinazione: | 8-200mm |
| Centro di produzione: | MT4 | Centro della coda: | MT4 |
| Dimensioni della rulliera: | 400X50X203 | Unità di alimentazione min.asse X: | 0.001 mm |
| Unità di alimentazione min.asse Z: | 0.001 mm | Potenza del servomotore longitudinale: | 1.6kw |
| Potenza del servomotore trasversale: | 1.6kw | Tipo: | Cnc |
| Capacità di carico: | 50 kg | ||
Descrizione di prodotto
Descrizione dei prodotti
*La macina cilindrica CNC è adatta per la produzione a serie di macine di parti cilindriche con un elevato rapporto prestazioni/prezzo.
*Lo standard della macchina adotta il sistema CNC tedesco SIEMENS e il sistema esecutivo è azionato dal servo driver CNC e dal servomotore.Il movimento longitudinale (Z) della tavola di lavoro e il movimento trasversale della testa di ruota (X) che con l'elevata precisione di alimentazione sono realizzati dai servomotori azionati dalla trasmissione a vite a sfera.
*Lo standard della macchina adotta il sistema CNC tedesco SIEMENS e il sistema esecutivo è azionato dal servo driver CNC e dal servomotore.Il movimento longitudinale (Z) della tavola di lavoro e il movimento trasversale della testa di ruota (X) che con l'elevata precisione di alimentazione sono realizzati dai servomotori azionati dalla trasmissione a vite a sfera.
*Con la programmazione del sistema CNC SIEMENS e l'interfaccia uomo-macchina, semplice e semplice, e dotato di altri sistemi CNC e di strumenti di misurazione automatici configurati online a scelta dei clienti.
*Semplice e facile da usare per la macina, dopo una semplice addestramento, può essere utilizzata facilmente.una macinazione automatica per il diverso pezzo viene realizzata.
* Questa macchina ha un cambio automatico del tavolo, che può macinare automaticamente più passaggi di un pezzo da lavoro.Il multicampo può essere disposto arbitrariamente per la macinazione longitudinale e il taglio in sequenza di macinazione e parametri del processo di macinazione.
* Sistema di controllo CNC con funzione di rivestimento delle ruote e compensazione automaticamente.
*Il mandrino della testa di ruota è supportato da tre cuscinetti idrodinamici a bocchetta, e l'utente ha a disposizione anche un cuscinetto idrodinamico-statico ad alta precisione.
*L'impostazione del tempo di lubrificazione per le parti in movimento della macchina in base alla progettazione del programma.
* Spindle della testa di lavoro azionato da un motore a frequenza variabile e da un inverter di frequenza, e programmato tramite il codice M e il codice S del sistema CNC per una velocità senza passaggio.
* Spindle della testa di lavoro azionato da un motore a frequenza variabile e da un inverter di frequenza, e programmato tramite il codice M e il codice S del sistema CNC per una velocità senza passaggio.
* La testa della ruota ruota a 180° per la modifica della macinazione esterna e interna.
Specificità | Unità | GK-200H | UGK-200H |
Diametro di terra (O.D.) | mm | 8-200 | 8-200 |
Lunghezza di macinatura (O.D) | mm | 500/800 | 500/800 |
Altezza centrale | mm | 135 | 135 |
Distanza tra i centri | mm | 550/850 | 550/850 |
Centro di produzione | - | MT4 | MT4 |
Centro della coda | - | MT4 | MT4 |
Capacità di carico | kg | 50 | 50 |
Dimensioni della rulliera | mm | F400x50xF203 | F400x50xF203 |
Max. velocità periferica della rulliera | m/s | 38 (idrodinamico-idrostatico 45 m/s) | 38 (idrodinamico-idrostatico 45 m/s) |
Velocità del mandrino di rottura | rpm | 2130 | 2130 |
Velocità del mandrino di rettifica interna | rpm | - | 16000 |
Dia. terreno (D.I.) | mm | - | 13-100 |
Asse X unità di alimentazione min. | mm | 0.001 | 0.001 |
Asse Z min. unità di alimentazione | mm | 0.001 | 0.001 |
Potenza totale | kW | 10.825 | 10.825 |
Potenza del servomotore longitudinale | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Potenza del servomotore trasversale | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Rondità | - Sì. | 1.5 | 1.5 |
Roverezza | - Sì. | Ra0.32 | Ra0.32 |
Uniformità della sezione longitudinale del dia. | - Sì. | 5 | 5 |
·per la lavorazione di prodotti della voce 8523 · Flancia della rulliera, · Triplice scatto (UG), · Cane da guida, ·Arbor per la macinazione interna (UG), · Dispositivo per la rottura delle rotture · Arco di bilanciamento delle ruote, · riposo fisso di tipo aperto, · Centri morti, · Invertitore di frequenza, · sistema di raffreddamento, · lampada da lavoro, · cuneo di livellamento, · Manuale d'uso (edizione inglese). | · Sosta per il bilanciamento delle ruote · Radius dresser · Sostituzione centrale di tipo chiuso · lettura digitale · filtro di carta · Separatore magnetico |
Il tavolo può ruotare ad un certo angolo per la macinazione del cilindro conico.

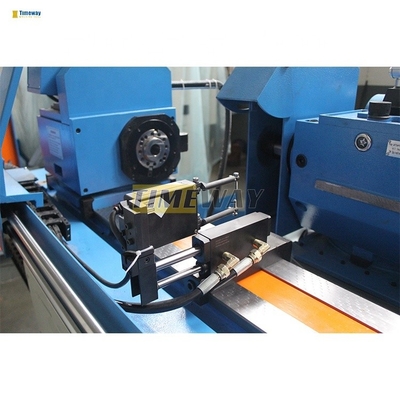

Il tailstock standard può essere azionato manualmente con la maniglia o a comando idraulico con il pedale del piede, a volte la ruota manuale all'estremità del tailstock può regolare la forza di fissaggio.

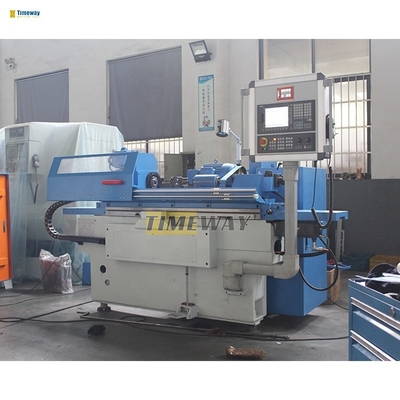

Macinatura esterna per parti rotanti
La testa di macinazione può essere ruotata di 180° per passare dalla macinazione interna a quella esterna.

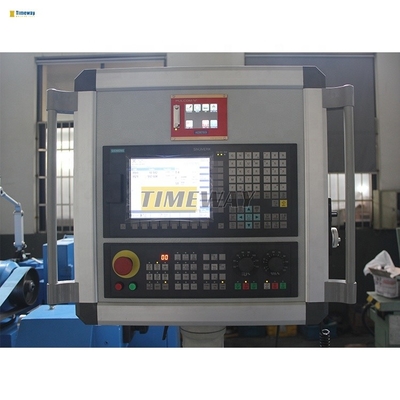

Con la programmazione del sistema CNC SIEMENS e l'interfaccia uomo-macchina, semplice e semplice, e dotato di altri sistemi CNC e di strumenti di misurazione automatici configurati online per la scelta dei clienti.
