1100/800/1100mm Asse X/Y/Z Viaggio CNC Centro di lavorazione orizzontale HMC630 Macchina a 3 assi
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $68,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 4860*3600*3460 | Peso (T): | 12 kg |
| Dimensione della tavola (mm): | 630*630 | Sistema di controllo CNC: | GSK |
| Viaggio del tavolo (X) (mm): | 1100 | Viaggio della tavola (Y) (mm): | 800 |
| Viaggio della tavola (Z) (mm): | 1100 | Accuratezza di posizionamento (mm): | 0,008 |
| Ripetibilità (X/Y/Z) (mm): | 0.005 | Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m |
| Max. Table Load (chilogrammi): | 1500 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 3 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Automazione | Garanzia: | 1 anno |
| Tipo di commercializzazione: | Nuovo prodotto 2024 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Capacità di lavorazione: | Carro pesante | Scavo a fusione (mm): | 0 |
| Torsione di taglio: | 12 N.M | Velocità di alimentazione rapida ((mm/min): | 0 - 3000 mm/min |
| Nome del prodotto: | Macchine di fresatura CNC orizzontali | Tipo di macchina: | Centri meccanici orizzontali |
| Modello: | HMC630 | Colore: | Requisiti del cliente |
| Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) | Velocità dello spinello: | 6000 giri al minuto |
| Servizio post-vendita: | 1 anno | Viaggio dell'asse X/Y/Z: | 1100/800/1100 mm |
| dimensione della tavola da lavoro: | 630*630mm | Motore: | 11 kW |
Descrizione di prodotto
Descrizione dei prodotti

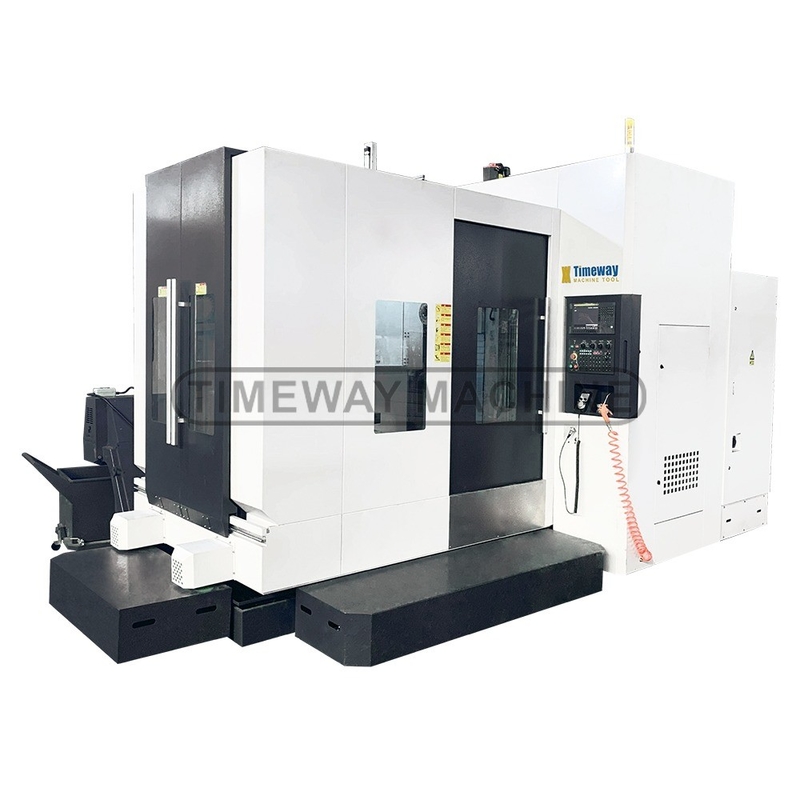

Centrale di lavorazione orizzontale CNC (HMC) tipo T positivo
HMC630
Guida a rulli pesanti a tre assi con fusione meccanica ad alta velocità integrata, può gestire da alta velocità, alta precisione a lavorazione di taglio pesante, da parti in alluminio,parti in acciaio per la fusione e la lavorazione di altri materiali.Area di applicazione: industria automobilistica, aerospaziale, petrolifera, elettrica, locomotiva, macchine per la plastica, macchine per la costruzione e altre industrie di lavorazione di precisione.
1.La progettazione del telaio interno rinforzato della base garantisce che la base non cambi forma, una forte capacità di assorbimento delle vibrazioni e migliora notevolmente la rigidità di taglio.
2.Struttura triangolare stabile + doppia piastra di rinforzo, migliorano la rigidità complessiva della colonna.3.Il raffreddamento a vuoto a vite standard a tre assi può ridurre l'innalzamento della temperatura della vite di
Il 70%.
Il 70%.
4.Il binario di guida dell'asse Z con lunghi tratti fornisce un supporto stabile.
Specificità
Specificità | Unità | HMC630 |
Struttura della macchina | - | Tipo T positivo |
Viaggio sull'asse X | mm | 1100 |
Viaggio sull'asse Y | mm | 800 |
Viaggio sull'asse Z | mm | 1100 |
Torsione del servomotore dell'asse B ((FANUC) | - | Bis22 |
Dimensioni della tabella | mm | 630x630 |
Indicizzazione delle tabelle | ° | 1°x360 |
Scalature in T (numero/larghezza/altezza) | - | 5-18-100 |
Velocità di rotazione del tavolo | rpm | 16.6 |
Capacità di carico | kg | 1500 |
Forza di blocco ((35 kg/cm2) | kg/m | 5000 |
Distanza tra il centro dello spinello e il tavolo | mm | 50-850 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 125-1225 |
Conico di fusione | - | BT1 commercio |
Velocità del mandrino | rpm | 6000 |
Servomotore a asse X/Y/Z (FANUC) | - | Bis30/Bis30/Bis30 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/24 |

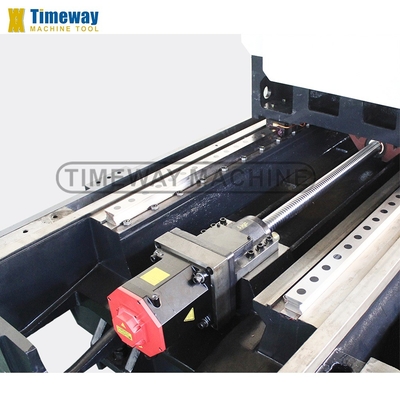

Tipo di rotaie per asse X/Y/Z | - | X/Z:lineare;Y: scorrevole |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.008 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.005 |
Precisione di posizionamento dell'asse B | "" | 10' |
Capacità ATC (stile) | attrezzi | 24 (disco) |
Tempo di cambio utensile (da utensile a utensile) | seg. | 5 |
Peso massimo dello strumento | kg | 18 |
Diametro massimo dello strumento | mm | 112/200 |
Lunghezza massima dello strumento | mm | 300 |
Fornitore di alimentazione | Qua | 40 |
La pressione dell'aria richiede | kg/cm2 | 8 |
Peso della macchina | kg | 12000 |
Dimensioni della macchina (LxWxH) | mm | 4860 × 3600 × 3460 |
Accessori
· controllo SIEMENS 808D ·Generatore manuale di impulsi (MPG) · Interfaccia USB e LAN · Lampada da lavoro · Luce pilota · Sistema di raffreddamento · Sistema di lubrificazione automatico · Cuneo e bulloni di livellamento · Tavola rotante NC · scambiatore di calore · Scatola utensili e attrezzi · Manuale dell'operatore (in inglese) | · riduttore ZF o BF · ugello circolare del liquido di raffreddamento · Liquido di raffreddamento attraverso il mandrino (CTS) · raffreddatore dell'olio a fusione · Climatizzatore per armadietto elettrico · Sistema automatico di misura della lunghezza degli utensili · Sistema di misurazione automatico del pezzo · Trasportatore a chip (opzionale: tipo spriale/tipo catena) |
Immagini dettagliate

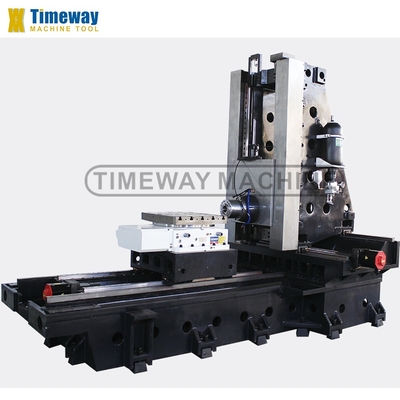

Progettazione del letto ad alta rigidità
X, Z-asse letto integrato, Y-asse colonna progettazione di stampaggio integrato, la rigidità complessiva è eccellente, può migliorare la precisione e la stabilità delle macchine utensili.
Forte dispositivo di trasmissione a fusione BT-50
La testa del mandrino degli ingranaggi è fusa in un solo pezzo, che è più rigida della struttura generale del mandrino combinato, migliora la stabilità della macchina utensile,e ha una maggiore capacità di taglio e una maggiore precisione.
Tavola rotante ad alta precisione
Il disco del tavolo di lavoro rotante dell'asse B è azionato daSIEMENSIl servomotore CA è dotato di un sistema di fissaggio idraulico per garantire un'elevata precisione e rigidità.

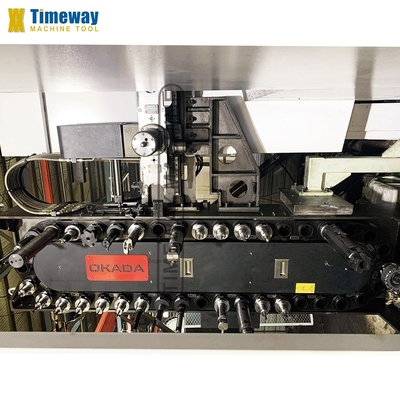

Tipo di catena ATC
Utilizzando il metodo dell'indirizzo fisso di percorso più breve, quindi il problema della collisione di strumenti di grandi dimensioni può essere considerato solo nella prima installazione.
Campo di applicazione
