Macchina per la formazione di molle a bobina universale CNC a 12 assi senza camme con rotazione del filo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $200,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero | Colore: | Personalizzabile |
|---|---|---|---|
| Numero di assi: | 12 assi | Intervallo di grandezza del cavo: | 3-8 mm |
| Diametro esterno massimo: | 120 mm | Lunghezza massima di alimentazione del filo: | Unlimited |
| Velocità massima di alimentazione del filo: | 100 m/min | Dimensione della macchina: | 3600*2050*2300 mm |
| Peso della macchina: | 10000 kg | Voltaggio: | 380V/50Hz |
| Tipo di controllo: | Sistema CNC di Taiwan | Port: | Porto della Cina |
Descrizione di prodotto

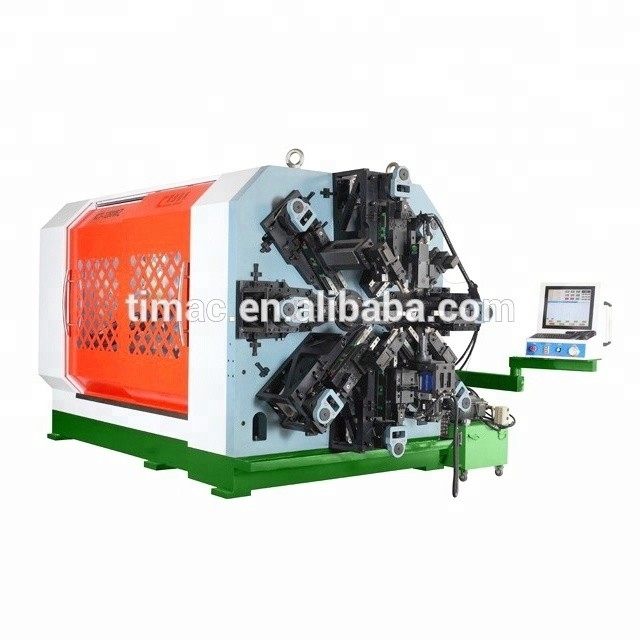

12 Assi Cameless CNC Universal Coiling Spring Forming Machine
USPK1280A
Parametro tecnico
Modello | USPK1280A |
Numero di assi | 12 Asse |
Intervallo di dimensioni del filo | φ3,0-8,0 mm |
Diametro esterno massimo | φ120 mm |
Lunghezza massima di alimentazione | Unlimited |
Velocità di alimentazione del filo | 100 m/min |
Indice di primavera | 4 |
Coppie di rulli di alimentazione | 4 coppie |
Servomotore di alimentazione del filo | 15.0kw |
Servomotore a piuma | 2.0kw |
Parte del servomotore di rotazione del filo | 7.5kw |
Formaggio e taglio del servomotore | 4.4kwx8 |
Parte di un servomotore a giratore | 2.0kw |
Dimensione (LxWxH) | 3600x2050x2300 mm |
Peso della macchina | 10000 kg |
Potenza AC | 3-380V 50HZ |
Prestazioni e caratteristiche
- USPK1280A 12 asse senza camme CNC moltiplicatore versatile rotante di moltiplicazione della molla, è un nuovo tipo di multifunzionale senza camme serie di molla macchina,è a Kaichuamg spring machinery indipendente R & D e produzione e commercializzazione di una macchina di bobinatura a molla universale NC a 12 assi senza cinghia a camella, la dimensione standard della linea è di 3,0-8,0 mm (per il filo temperato ad olio come riferimento), ed è principalmente adatto per la produzione di varie molle di compressione di precisione, una molla di tensione, molla di torsione,molla di scorrere, molle a torre, molle a filo piatto, molle a filo a molla a molla a molla di forma speciale.
- USPK1280A 12 assi senza camme CNC versatile moltiplicatore a molla rotante da Taiwan computer con sistema operativo Windows 7 e servomotore Yaskawa importato dal Giapponeaventi un design unico senza cam e braccio a dondolo, torretta con otto serie di servomotore di controllo, che strumento otto assi, filo di alimentazione di un albero, asse rotante del nucleo, albero di linea e una curva di un albero.
- Il sistema è composto da un sistema di formazione di barre di connessione a manovella, sistema di trasferimento di filo e filo, sistema di raddrizzamento del filo e sistema rotativo del nucleo, ecc.
- USPK1280A macchina a molla senza camme può essere dotata di un dispositivo di taglio a forbice idraulica, il rumore è piccolo, il mandrello e il danno della macchina è zero.
- Allo stesso tempo, aumenta anche notevolmente la gamma di lavorazione della molla, la precisione di formazione e la velocità della macchina, e le prestazioni di formazione sono stabili.
Altre macchine a molla (macchine a molla universali)
SPK-45 SPK-30
Stati UnitiPK-540 USPK-25

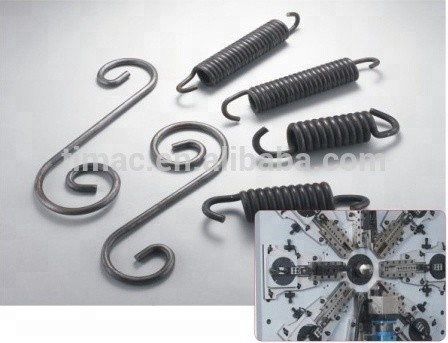

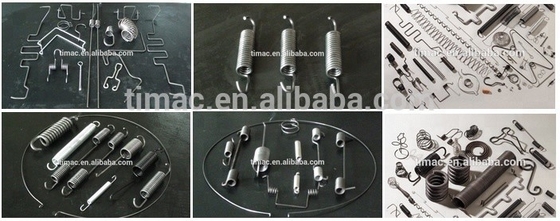

Campione di pezzo

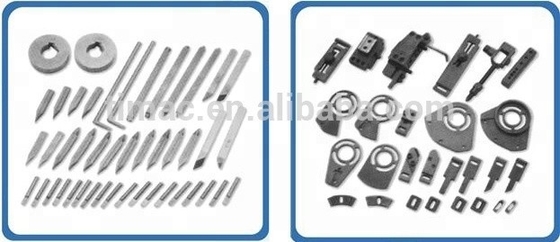

Strumento a molla

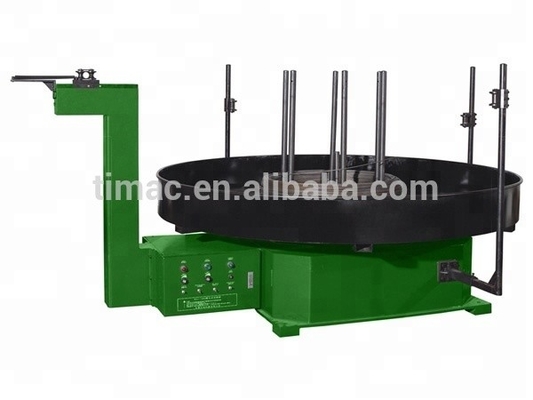

Macchina automatica di alimentazione del filo
Modello | FWA-100 | FWA-200 | FWA-400 | FWA-1000 |
Capacità massima di carico | 100 kg | 200 kg | 400 kg | 1000 kg |
Velocità massima del tavolo | 150 giri al minuto | 70 giri al minuto | 58 giri al minuto | 50 giri al minuto |
Diametro della tavola | 650 mm | 850 mm | 1300 mm | 2000 mm |
Motore | 180w | 400w | 2.2kw | 4.0kw |
Potenza AC | 220v 50HZ | 220v 50HZ | 220V 50HZ | 3-380V 50Hz |
Dimensioni ((LxWxH) | 650x650x750 mm | 800x850x800 mm | 2000x850x900 mm | 2900x2200x1305 mm |
Peso | 60 kg | 100 kg | 150 kg | 1000 kg |
FWA-1000
FWA-400 FWA-200

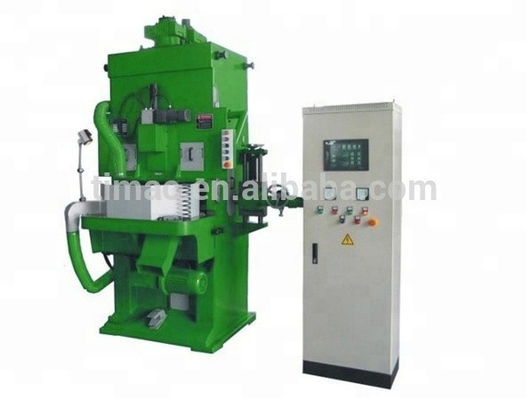

Macchina per la rottura a molla
MTH-180 MTH-250 MTH-380
