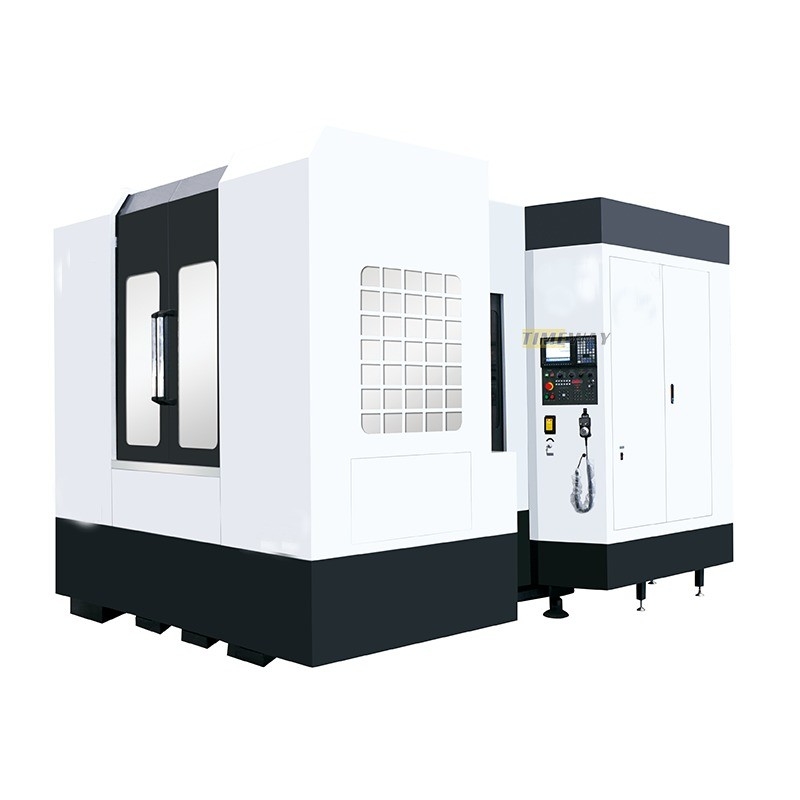

Massimo carico da tavolo di 950 kg Macchine a fresatura CNC HMC500D a 3 assi per centro di lavorazione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $19,860.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT30 |
|---|---|---|---|
| Numero di spine: | 1 | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 4285*3120*3280 | Peso (T): | 1,1 t |
| Dimensione della tavola (mm): | 700*630 | Sistema di controllo CNC: | FANUC, MITSUBISHI, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1050mm |
| Viaggio della tavola (Y) (mm): | 750mm | Viaggio della tavola (Z) (mm): | 900 mm |
| Accuratezza di posizionamento (mm): | ± 0,005/300 mm | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Potenza del motore a fusione ((kW): | 15/18,5kw | Max. Table Load (chilogrammi): | 950kg |
| Min. Tempo di cambio utensile: | 4 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Prezzo competitivo | Garanzia: | 1 anno |
| Voltaggio: | 380 V | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Nome del prodotto: | Centro di lavoro CNC |
| Tipo di macchina: | Centri meccanici orizzontali | Trattamento: | Alta velocità di alta precisione |
| Precisione: | Centro di lavorazione di alta precisione | Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) |
| Colore: | richiesta dei clienti | Funzione: | Fabbricazione di macchine per la lavorazione dei metalli |
| Parola chiave: | Centrale di lavorazione CNC Verticale | Tipo di trattamento: | Materiale del metallo |
| Nome: | HMC500D | Localizzazione dello showroom: | Nessuna |
| Componenti fondamentali: | Casella di marcia | Industria applicabile: | Impianto di fabbricazione, orologeria |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Classificazione: | Unità | HMC500D | HMC630D | HMC800D | ||

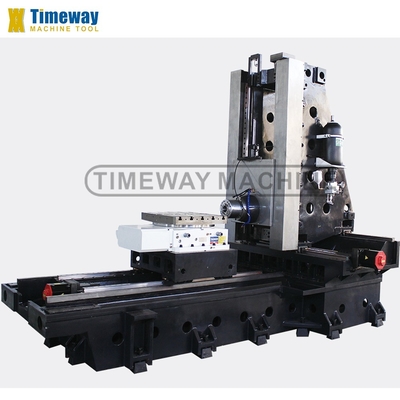

Struttura della macchina | Tipo T rovesciato | |||||
Viaggio sull'asse X | mm | 740 | 1050 | 1300 | ||
Viaggio sull'asse Y | mm | 680 | 750 | 1000 | ||
Viaggio sull'asse Z | mm | 650 | 900 | 1000 | ||
Torsione del servomotore dell'asse B (FANUC) | bis12 | bis22 | bis22 | |||
Dimensioni della tabella | mm | 500×600 | 630×700 | 800 × 800 | ||

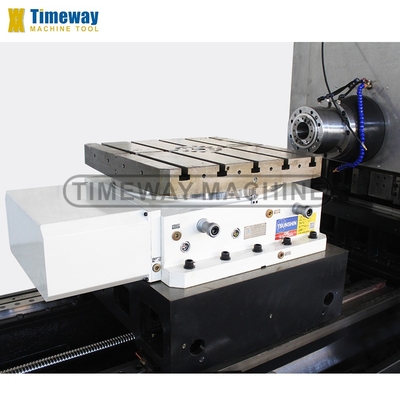

Indicizzazione delle tabelle | 1°×360 | 1°×360 | 1°×360 | |||
Scalature in T (numero/larghezza/altezza) | 5-18-100 | 5-18-100 | 6-22-125 | |||
Velocità di rotazione del tavolo | rpm | 16.6 | 11.1 | 11.1 | ||
Capacità di carico | kg | 600 | 950 | 1500 | ||
Forza di blocco (35 kg/cm2) | kg/m | 5000 | 5000 | 5000 | ||
Distanza tra il centro dello spinello e il tavolo | mm | 120-800 | 120-870 | 120-1120 | ||
Distanza tra il naso del mandrino e il centro del tavolo | mm | 130-780 | 130-1030 | 200-1200 | ||
Conico di fusione | BT2 - - - - - - - - - - - | BT2 - - - - - - - - - - - - - - - - | BT2 - - - - - - - - - - - - - - - - | |||

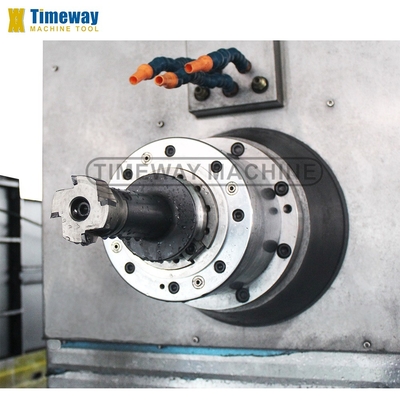

Velocità del mandrino | Roma | 8000 | 6000 | 6000 | ||
Potenza del motore principale | kW | Il Signore, 15/11 | 15/18.5 | 15/18.5 | ||

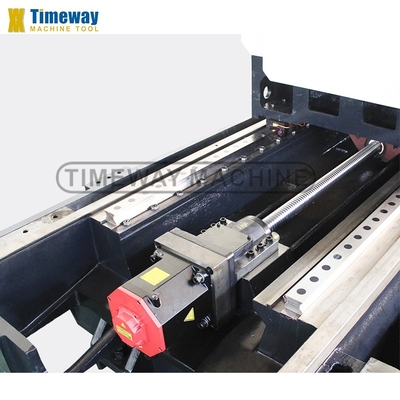

Servomotore a asse X/Y/Z (FANUC) | Bis30/Bis30/Bis30 | |||||
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 1-8000 | 1-8000 | 1-8000 | ||
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/24 | 24/24/24 | 24/24/24 | ||
Tipo di rotaie per asse X/Y/Z | Lineare | Lineare | Lineare | |||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.01 | ± 0.01 | ± 0.01 | ||
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.006 | ± 0.006 | ± 0.006 | ||
Precisione di posizionamento dell'asse B | ±10° | ±10° | ±10° | |||

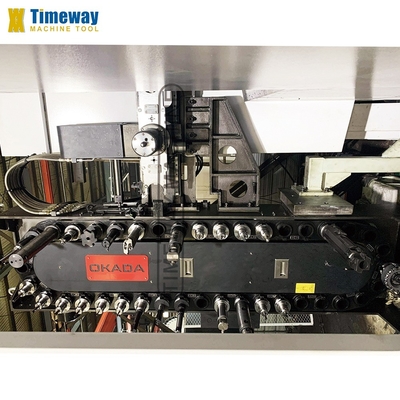

Capacità ATC (stile) | attrezzi | 24 (Disc) | 24 (Disc) | 40 ((Cadenze) | ||
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.7 | 5 | 5 | ||
Peso massimo dello strumento | kg | 8 | 18 | 20 | ||
Diametro massimo dello strumento | mm | 78/125 | 112/ 200 | 125/230 | ||
Lunghezza massima dello strumento | mm | 300 | 300 | 300 | ||
Fornitore di alimentazione | Qua | 30 | 40 | 50 | ||
La pressione dell'aria richiede | kg/cm2 | 8 | 8 | 8 | ||
Peso della macchina | kg | 9000 | 11000 | 15000 | ||
Dimensione complessiva (LxWxH) | mm | 3800×3200×3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 | ||
Dimensioni della macchina (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 | 6200 × 4800 × 3800 | ||
· controllo SIEMENS 808D ·Generatore manuale di impulsi (MPG) · Interfaccia USB e LAN · Lampada da lavoro · Luce pilota · Sistema di raffreddamento · Sistema di lubrificazione automatico · Cuneo e bulloni di livellamento · Tavola rotante NC · scambiatore di calore · Scatola utensili e attrezzi · Manuale dell'operatore (in inglese) | · riduttore ZF o BF · ugello circolare del liquido di raffreddamento · Liquido di raffreddamento attraverso il mandrino (CTS) · raffreddatore dell'olio a fusione · Climatizzatore per armadietto elettrico · Sistema automatico di misura della lunghezza degli utensili · Sistema di misurazione automatico del pezzo · Trasportatore a chip (opzionale: tipo spriale/tipo catena) |
