Macchine di ripiegamento verticali di tipo meccanico manuale ad alta precisione con indicizzazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | CE ISO9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $15,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 500 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Voltaggio: | 380V/50Hz |
|---|---|---|---|
| Dimensione ((L*W*H): | 1916*1305*1995 mm | Garanzia: | 1 anno |
| Servizio post-vendita: | Supporto online, ingegneri disponibili per la manutenzione di macchinari all'estero | Colore: | Opzionale |
| Max. Lunghezza di tracciato: | 200 mm | RAM Stroke: | 220 |
| Numero di slot per minuto: | 32, 50, 80, 125 (temi/min.) | Inclinazione del ram: | 0 a 8 gradi |
| diametro del worktable: | 500 mm | Viaggio sul piano di lavoro: | 500*500 mm |
| Velocità del motore principale: | 1430rpm | Peso: | 2200Kg |
| Potenza: | 3 kW ((motore principale) | Port: | Porto della Cina |
Descrizione di prodotto

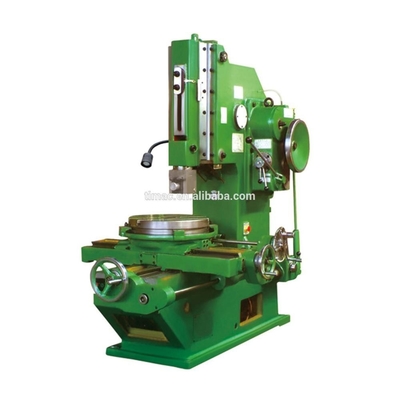

Macchine meccaniche per la tracciatura verticale con indicizzazione
B-200 B-320
Applicazioni e caratteristiche
- Essendo progettata per il taglio di vari piani, superfici formate e modalità chiave del pezzo, la macchina è adatta per la produzione singola o di piccoli lotti.
- L'avvio e l'arresto della macchina sono effettuati da una frizione a più dischi e la reciprocità del ram è realizzata da un collegamento a manovella.
- Un meccanismo automatico per l'alimentazione verticale, orizzontale e rotante, unitamente al suo dispositivo di sicurezza, è installato sul tavolo.movimento orizzontale e rotativo del tavolo di lavoro dotato di un ingranaggio di indicizzazione per il movimento rotativo.
Parametro tecnico
Specificità | Unità | B-320 | B-200 |
La cicogna | mm | 340 | 220 |
Lunghezza massima della fessura del ram | mm | 320 | 200 |
Tempo di movimento del ram | volte min | 20.32.50.80 | 32.50.80.125 |
Ram inclinato | ° | 0-8 | 0-8 |
Diametro della tavola | mm | 630 | 500 |
Regolazione verticale della distanza di ram | mm | 315 | 230 |
Superficie che porta la testa sul letto dalle pareti anteriori | mm | 600 | 485 |
Tra la superficie di lavoro e la distanza di carico inferiore | mm | 490 | 320 |
Distanza massima di movimento longitudinale della tabella | mm | 630 | 500 |
Distanza massima di movimento laterale del tavolo | mm | 560 | 500 |
Tavola girevole massima | ° | 360 | 360 |
Distanza di alimentazione a motore a lato del tavolo | mm | 0.08-1.21 | 0.08-1.21 |
Intervallo di alimentazione per rotazione della tavola | mm | 0.052-0.783 | 0.052-0.783 |
Potenza del motore | kW | 4 | 3 |
Velocità del motore (valore calcolato) | r/min | 960 | 1430 |
Peso della macchina (circa) | kg | 3000 | 2200 |
Dimensioni generali (L*W*H) | mm | 2261x1495x2245 | 1916x1305x1995 |
