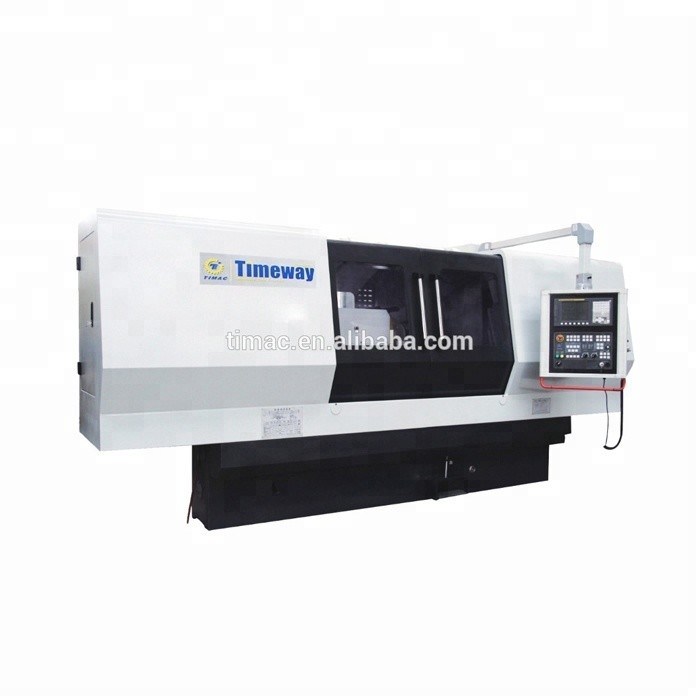

Macchina per la rettificazione del ciglio CNC per la rotondità O.D 1,5 mm e peso massimo del pezzo 150 kg
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | CE ISO |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno o pallet in legno |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Macchine per la rettifica del ciglio a camme CNC | CNC o no: | Cnc |
|---|---|---|---|
| Condizione: | Nuovo | Voltaggio: | 380V 50Hz |
| Dimensione ((L*W*H): | Come situazione attuale | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Colore: | Secondo le esigenze del cliente | Altezza centrale: | 180 mm |
| Peso massimo del pezzo in lavorazione: | 150 kg | velocità periferica della ruota: | 35m/s |
| Velocità della rotaia: | 1100RPM | Rotondità (O.D.): | 1,5um |
| Roverezza della superficie: | Ra0,32um | Lunghezza e diametro della marcia: | Personalizzazioni |
| Sistema CNC: | Sistema CNC SYNTEC di Taiwan o altri | Dimensione della ruota: | 600*75*305 mm |
| Max. Lunghezza di macinatura: | 1000 mm | Peso: | Come situazione attuale |
| Max. Grinding Diameter: | 320 mm | Potenza: | 21.475kw |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Macchine per la rettifica a Camshaft (crankshaft) CNC

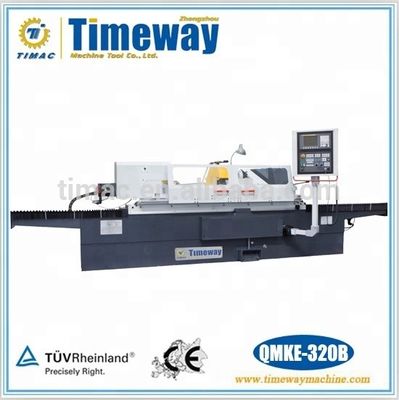

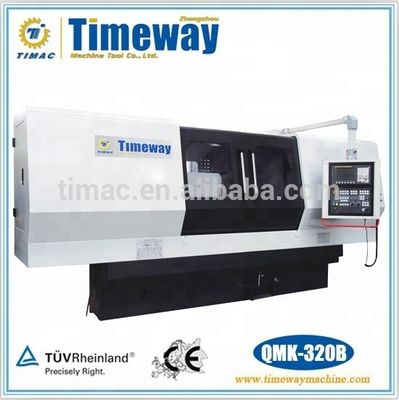

QMK-200H QMK-320B QMKE-200H
Principali funzioni e caratteristiche
1Questa serie di macchine è l'attrezzatura ideale di lavorazione di automobili, motocicli e altri cammi motori, con elevata efficienza, buona precisione, semplice funzionamento, alto costo,che consentono a una persona di operare più di una.
2. Utilizzando il sistema CNC SYNTEC di Taiwan (altri sistemi possono anche essere configurati su misura, come il sistema CNC FANUC o SIEMENS).
3. telaio delle ruote con assemblaggio a fusione ibrido ad alta velocità, con elevata precisione di rotazione, rigidità e altre caratteristiche.
4Utilizzando software proprietario per macchine da triturazione CNC.
5Configurare una scatola elettrica separata, un serbatoio e un serbatoio di filtrazione.
6. Il motore a ruote adotta un dispositivo di regolazione della frequenza CA, che può fondamentalmente ottenere una velocità lineare costante di macinazione.
Accessori principali
- Dispositivi per la costruzione di perforazioni a ruota
- Nozzo della ruota
- Arco di bilanciamento
- Di tipo aperto a riposo stabile
- Scavatrici a ruote
- Separatori magnetici
Accessori extra
- Sosta di bilanciamento delle ruote
- Strumento di misura del diametro
Parametri tecnici
| Specificità | Unità | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| Dia. per essere a terra | mm | Φ8-Φ200 | Φ8-Φ320 |
| Lunghezza massima da macinare | mm | 500 | 1000 |
| Altezza centrale | mm | 135 | 180 |
| Distanza tra i centri | mm | 500 | 1000 |
| Centro di produzione | Morse 4# | Morse 5# | |
| Centro della coda | Morse 4# | Morse 4# | |
| Peso massimo del pezzo da macinare | kg | 30 | 150 |
| Dimensione della ruota | mm | Φ400*50*Φ203 | Φ600*75*Φ305 |
| Velocità periferica della ruota | m/s | 35 | 35 |
| Velocità di rotazione del mandrino della ruota | rpm | 1100 | 1100 |
| Quantità minima di impulsi nell'asse X | mm | 0.001 | 0.001 |
| Quantità minima di impulsi nell'asse Z | mm | 0.001 | 0.001 |
| Rondità | - Sì. | 1.5 | 1.5 |
| Diametro della sezione longitudinale | - Sì. | 5 | 5 |
| Roverezza della superficie | - Sì. | Ra0.32 | Ra0.32 |
| Potenza totale del motore | kW | 10.825 | 21.475 |
| Potenza del servomotore longitudinale | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |
| Potenza del servomotore trasversale | kW | 1.6 ((6N.m) | 3.9 ((15N.m) |
Nota: Differenza massima tra serie QMK e serie QMKE: serie QMK adotta scudo di protezione completo; serie QMKE adotta scudo di semiprotezione.

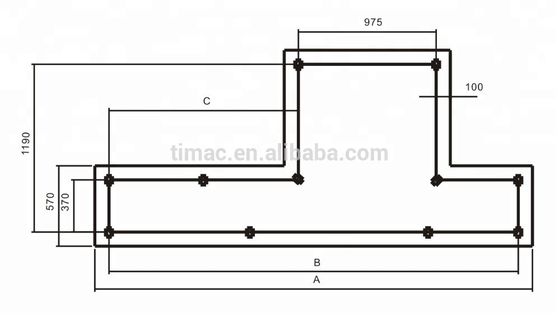

Disegno di fondazione
La profondità della fondazione dipende dalle proprietà del suolo, ma dovrebbe essere inferiore a 400 mm.
