24 m/min Velocità di alimentazione rapida Centro di lavorazione orizzontale per la produzione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $78,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 5800*4800*3800 | Peso (T): | 15 t |
| Dimensione della tavola (mm): | 800*800 | Sistema di controllo CNC: | GSK, FANUC, Siemens |
| Numero di assi: | 3, 4, 5 | Viaggio del tavolo (X) (mm): | 1600 |
| Viaggio della tavola (Y) (mm): | 1000 | Viaggio della tavola (Z) (mm): | 1000 |
| Accuratezza di posizionamento (mm): | 0,02 | Ripetibilità (X/Y/Z) (mm): | 0,015 |
| Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m | Potenza del motore a fusione ((kW): | 15/18.5 |
| Max. Table Load (chilogrammi): | 2000 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 9 | Capacità del magazzino degli attrezzi: | 16, 20 |
| Punti chiave di vendita: | Automazione | Garanzia: | 13 mesi |
| Voltaggio: | 220V/380V | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Nome del prodotto: | Centro di lavorazione orizzontale |
| Tipo di macchina: | Macchine CNC | Applicazione: | Centro di lavorazione dei metalli |
| Parole chiave: | Cetner per macchine orizzontali | CNC o no: | Sistema CNC |
| Trattamento: | Centro di lavorazione CNC cinese | dimensione della tavola da lavoro: | 800*800 |
| Numero di assi: | 3 | Viaggi sull'asse X: | 1600 mm |
| Viaggio dell'asse y: | 1000 mm | Industria applicabile: | Impianto di produzione |
| Localizzazione dello showroom: | Italia, Brasile, Perù, Indonesia, India, Messico, Russia, EAU | Componenti fondamentali: | Motore |
| Velocità di alimentazione rapida ((m/min): | 24 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione del prodotto

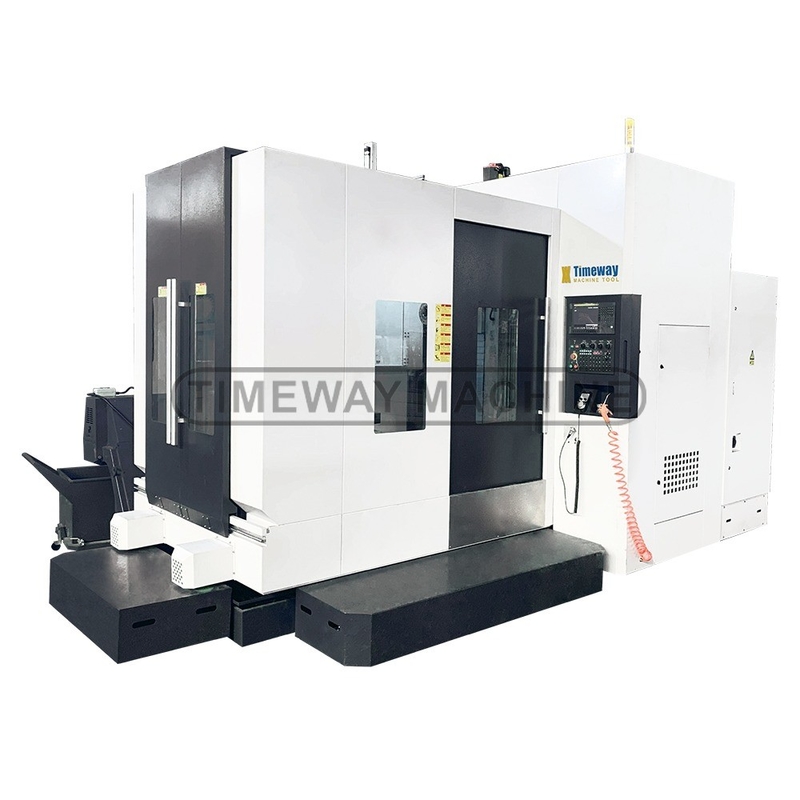

Centro di lavorazione orizzontale
Accessori standard:

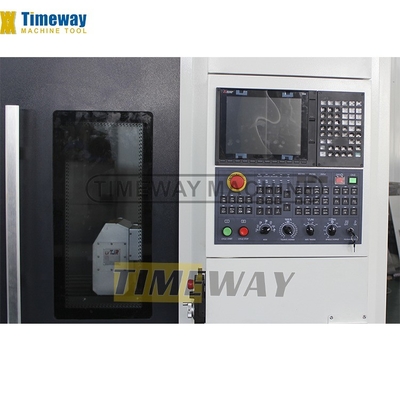

√ Sistema CNC FANUC 0i MF
√ X/Y: rotaie lineari, Z: rotaie scorrevoli
√ Taiwan spindle BT40, 8000 giri/min

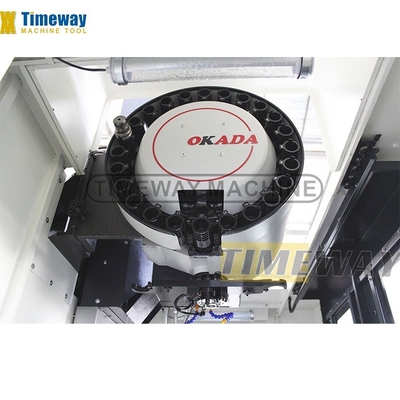

√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
√ Taiwan spindle BT40, 8000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
Accessori opzionali:
_MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo
Specificità
Specificità | Unità | HMC630A | HMC800 |
Dimensioni indossabili | mm | 630x630 | 800x800 |
Numero del tavolo di lavoro | pcs | 1 | 1 |
Indicizzazione della tabella di lavoro | ° | 00,001° | 00,001° |
Scatena in T della tavola di lavoro (distanza numero-dimensione) | - | 18/5/152.5 | 5/22/165 |
Velocità di rotazione del tavolo da lavoro | rpm | 11.1 | 11.1 |
Capacità di carico della tavola da lavoro | kg | 1000 | 2000 |
Forza di blocco (35 kg/cm2) | kg/m | 4000 | 5000 |
Percorso dell'asse X | mm | 1200 | 1800 |
Percorso dell'asse Y | mm | 810 | 1400 |
Percorso dell'asse Z | mm | 700 | 900 |
Distanza dal centro dello spinello al tavolo da lavoro | mm | -60-740 | -305-1105 |
Distanza dal naso dello spinello al centro di rotazione | mm | 215-880 | 250-1100 |
Conico di fusione | - | BT1 commercio | BT1 commercio |
Velocità massima del mandrino | rpm | 6000 | 6000 |
Stile/stazione ATC | - | 24 (Disc) | 40 (catena) |
Diametro massimo dello strumento | mm | Φ78/Φ125 | Φ125 |
Lunghezza massima dello strumento | mm | 300 | 400 |
Peso massimo dello strumento | kg | 8 | 20 |
Tempo di cambio utensile | seg. | 7 | 7 |
Velocità di alimentazione dell'asse X/Y/Z | mm/min | 1-8000 | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 12/12/12 | 18/12/18 |
Tipo di guida dell'asse X/Y/Z | - | scorrevole | X/Z: lineare/Y: scorrevole |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.01 | 0.015 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.006 | 0.008 |
Precisione di posizionamento dell'asse B | seg. | 10" | 10" |
Potenza del motore principale | kW | 15/18.5 | 15/18.5 |
Torsione del motore di alimentazione dell'asse X/Y/Z | NM | 16/18/20 | 26/30/30 |
Torsione del motore di alimentazione dell'asse B | NM | 15 | 20 |
Capacità | KVA | 50 | 50 |
Pressione dell'aria | kg/cm2 | 8 | 8 |
Sistema CNC | - | FANUC | FANUC |
Peso della macchina | kg | 8000 | 12000 |
Dimensioni della macchina (LxWxH) | mm | 4285x3120x3280 | 5800x4800x3800 |

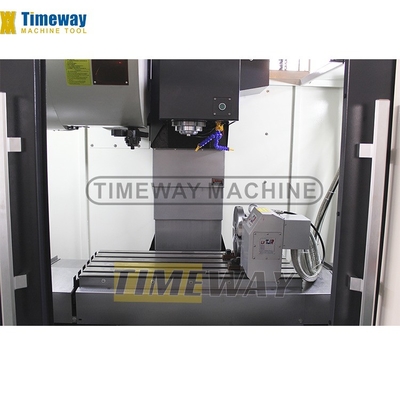

Immagini dettagliate
