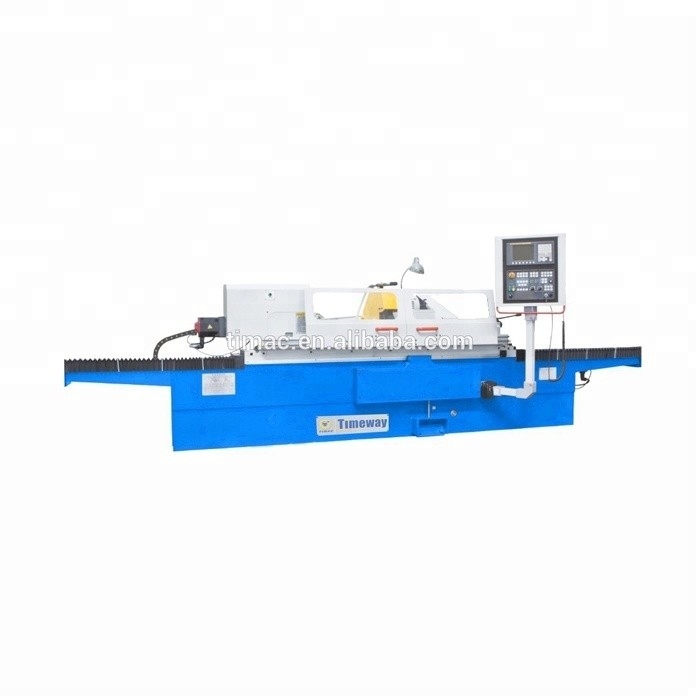

Macchina di rettifica per crankshaft a tracciamento di punti CNC economica per risultati di alta precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
| Certificazione: | CE ISO |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno o pallet in legno |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Tipo: | Macchine per la rettifica di alberi a cilindrata | CNC o no: | Cnc |
|---|---|---|---|
| Condizione: | Nuovo | Voltaggio: | 380V 50Hz |
| Dimensione ((L*W*H): | Come situazione attuale | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Colore: | Secondo le esigenze del cliente | Altezza centrale: | 180 mm |
| Peso massimo del pezzo in lavorazione: | 150 kg | velocità periferica della ruota: | 80m/sec |
| Rotondità (O.D.): | 1,5um | Roverezza della superficie: | Ra0,32um |
| Diametro massimo della ruota: | 600 mm | Lunghezza e diametro della marcia: | Personalizzazioni |
| Sistema CNC: | Sistema CNC SYNTEC di Taiwan o altri | Max. Lunghezza di macinatura: | 1000 mm |
| Peso: | Come situazione attuale | Max. Grinding Diameter: | 320 mm |
| Potenza: | 21.475kw | Port: | Porto della Cina |
Descrizione di prodotto
Macchina di rettifica a segno CNC di tipo economico

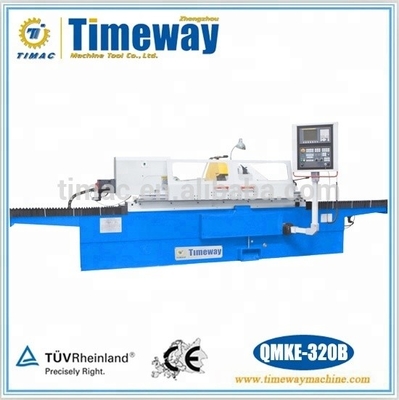

QMKE-200H QMKE-320B
Principali funzioni e caratteristiche
1La macinatrice è un movimento rotativo e la ruota è alimentata da un collegamento eccentrico da parte del comando dell'albero motore per ottenere la macinatura del giornale.che è attualmente la tecnologia di macinazione di altissima precisione del mondo più avanzata, si può indossare un apparecchio di taglio il giornale principale del ciglio e il collo della canna di collegamento, migliorare notevolmente l'efficienza di macinazione e le tolleranze geometriche.
2. Utilizzando il sistema CNC SYNTEC ((altri sistemi possono essere configurati anche in base al cliente, come il sistema CNC FANUC o SIEMENS).
3. telaio delle ruote con assemblaggio a fusione ibrido ad alta velocità.
4Utilizzando un software proprietario per l'albero motore CNC.
5- configurare una scatola elettrica separata, un serbatoio e un serbatoio di filtrazione.
Accessori principali
- Dispositivo per le periferie delle ruote
- Nozzo della ruota
- Arco di bilanciamento
- Sostituzione fissa di tipo aperto
- Scavatrici a ruote
- Separatori magnetici
Accessori extra
- Sosta di bilanciamento delle ruote
- Strumento di misura del diametro
Parametri tecnici
| Specificità | Unità | QMKE-200H*500/750 | QMKE-320B*1000/1500 |
| Mass. diametro di oscillazione del pezzo da lavorare | mm | Φ200 | Φ320 |
| Lunghezza massima dell'installazione del pezzo da lavorare | mm | 550/800 | 1050/1550 |
| Diametro massimo della ruota | mm | Φ500 | Φ600 |
| Velocità periferica massima della ruota | m/s | 80 | 80 |
| Peso massimo del pezzo da lavorare | kg | 70 | 150 |
| Rondità | - Sì. | 1.5 | 1.5 |
| Diametro della sezione longitudinale | - Sì. | 5 | 5 |
| Roverezza della superficie | - Sì. | Ra0.32 | Ra0.32 |

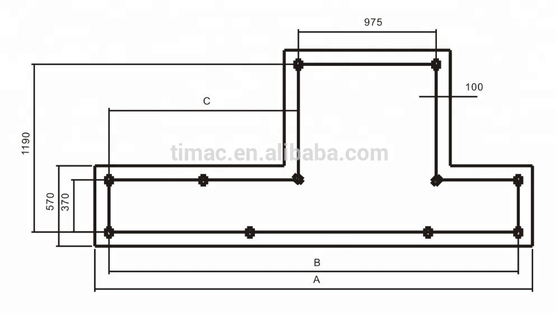

Disegno di fondazione
La profondità della fondazione dipende dalle proprietà del suolo, ma dovrebbe essere inferiore a 400 mm.
