Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |
Viaggio del tavolo Y mm 1300 Centro di lavorazione CNC verticale con mass.
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $61,899.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 3820x2560x3100 | Peso (T): | 3 T |
| Dimensione della tavola (mm): | 320x800 | Sistema di controllo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1200 |
| Viaggio della tavola (Y) (mm): | 1300 | Viaggio della tavola (Z) (mm): | 700 |
| Accuratezza di posizionamento (mm): | 0.04mm | Ripetibilità (X/Y/Z) (mm): | 0,008 |
| Potenza del motore a fusione ((kW): | 18.5 | Max. Table Load (chilogrammi): | 500 kg |
| Min. Tempo di cambio utensile: | 2 | Capacità del magazzino degli attrezzi: | 16, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Dimensioni del tavolo da lavoro (WxL): | 710x1400 |
| Scala in T (numero/larghezza/altezza): | 18/5/152.5 | Capacità di carico: | 1200 |
| Viaggio longitudinale (X): | 1300 | Trasporti incrociati (Y): | 700 |
| Percorso verticale (Z): | 650 | Distanza dal naso dello spinello al tavolo: | 150-800 |
| Distanza dal centro dello spinello alla colonna: | 785 | Velocità dello spinello: | 8000 |
| Industria applicabile: | Negozi di riparazione di macchine, fabbriche | Localizzazione dello showroom: | Filippine, Marocco, Emirati Arabi Uniti, Colombia, Bangladesh |
| Componenti fondamentali: | Motore | Port: | Porto della Cina |

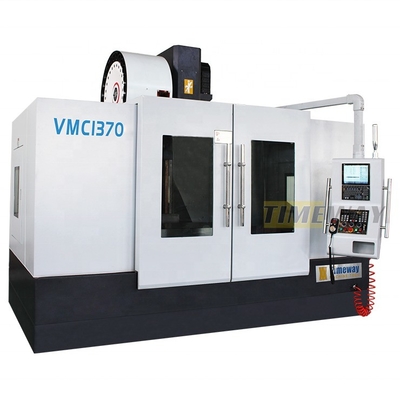

Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Dimensioni del tavolo da lavoro (WxL) | mm | 710x1400 | 800x1700 | 900x1800 | 900x2000 | |||
Scala in T (numero/larghezza/altezza) | mm | 18/5/152.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Capacità di carico | kg | 1200 | 1500 | 1600 | 1600 | |||
Viaggio longitudinale (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Trasporti incrociati (Y) | mm | 700 | 800 | 900 | 900 | |||
Percorso verticale (Z) | mm | 650 | 700 | 680 | 800 | |||
Distanza dal naso dello spinello al tavolo | mm | 150-800 | 185-885 | 160-840 | 160-960 | |||
Distanza dal centro dello spinello alla colonna | mm | 785 | 810 | 950 | 950 | |||
Conico di fusione | - | BT1 commercio | BT1 commercio | BT1 commercio | BT1 commercio | |||
Velocità del mandrino | rpm | 8000 | 8000 | 6000 | 6000 | |||
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Torsione del motore di alimentazione dell'asse X/Y/Z | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.015 | 0.015 | 0.015 | 0.015 | |||
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Potenza del motore principale | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Fonte di pressione dell'aria | kg/cm2 | 8 | 8 | 8 | 8 | |||
Capacità | Qua | 30 | 30 | 35 | 40 | |||
Capacità del magazzino utensili | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo di guida | - | Sliding (asse Y quattro binari) | Sliding (asse Y quattro binari) | Sliding (asse Y quattro binari) | Sliding (asse Y quattro binari) | |||
Peso della macchina | kg | 11000 | 14000 | 15000 | 15500 | |||
Dimensioni della macchina (LxWxH) | mm | 3820x2560x3100 | 4200x3520x3055 | 4280x3700x3220 | 4590x3960x3440 | |||
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.

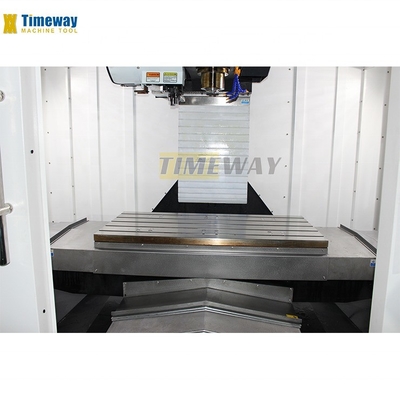

>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.

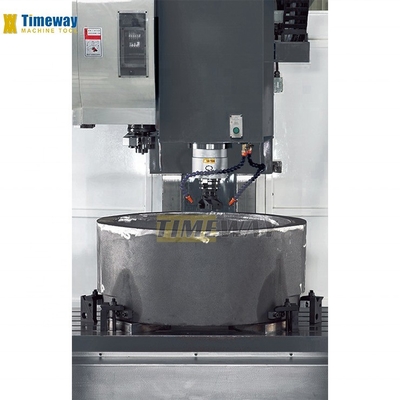

>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.

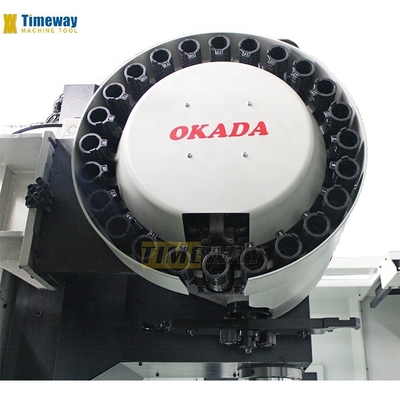

>> Scegliere Taiwan BT40 rivista di strumenti a disco, conelevata concentricità, basso rumore, rapido cambio di utensili, alta precisione, lunga durata di vita.
- E' un'altra cosa.

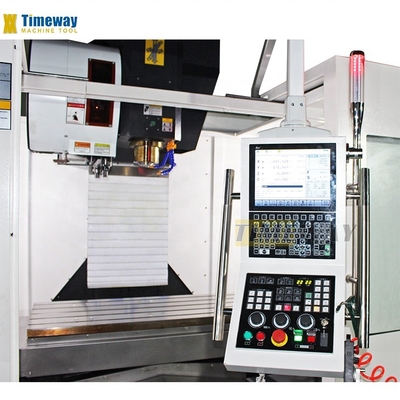

>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
