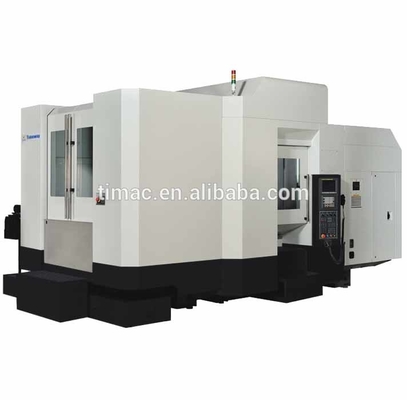

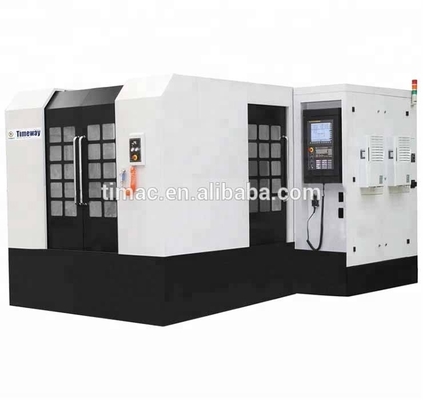

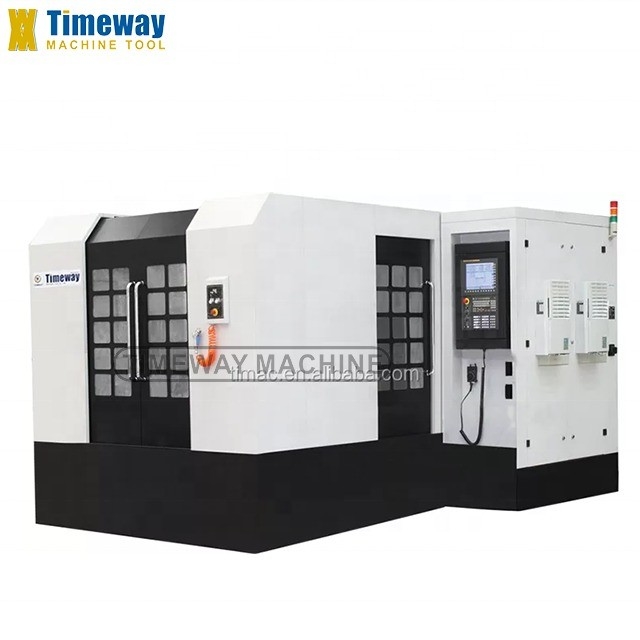

Centrale di lavorazione CNC orizzontale con centro di lavorazione della tavola di scambio 7.5/11kw
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $300,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pallet o caso di legno |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 4225x2690x2485 mm | Peso (T): | 0.9 T |
| Dimensione della tavola (mm): | 630x630 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1050 |
| Viaggio della tavola (Y) (mm): | 750 | Viaggio della tavola (Z) (mm): | 900 |
| Accuratezza di posizionamento (mm): | ±0.001 | Ripetibilità (X/Y/Z) (mm): | ±0.006 |
| Distanza di velocità del mandrino (rpm): | 0.1 - 6000 giri/m | Potenza del motore a fusione ((kW): | 15 |
| Max. Table Load (chilogrammi): | 1000 kg | Min. Tempo di cambio utensile: | 3 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Automazione |
| Garanzia: | 1 anno | Voltaggio: | 380V/50Hz |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Dimensione della tabella: | 630X630mm | Indicizzazione delle tabelle: | 0.001° |
| Capacità di carico: | 950 x 2 kg | Velocità massima dello spinello: | 6000 giri al minuto |
| Tipo/numero ATC: | Tipo disco 24 pezzi | Viaggi sull'asse X: | 1050mm |
| Viaggio dell'asse y: | 750mm | Viaggio di Z-asse: | 900 mm |
| Peso: | 9000kg | Potenza: | 7.5/11kW |
| Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri | Localizzazione dello showroom: | Brasile, Perù, India, Russia, Tailandia, Argentina, Corea del Sud, Cile, Sudafrica, Malesia |
| Componenti fondamentali: | Altri | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Specificità | Unità | HC4 APC | HC5 APC | HC6APC | HC8APC | HC10 APC |
Dimensioni indossabili | mm | 450 × 450 | 500×630 | 630×630 | 800 × 800 | 1000 × 1000 |
Numero del tavolo di lavoro | - | 2 | 2 | 2 | 2 | 2 |
Indicizzazione della tabella di lavoro | ° | 1°(0,001) | 1°(0,001) | 1°(0,001) | 1°(0,001) | 1°(0,001) |
Stile di scambi di pallet | - | Rotante | Rotante | Rotante | Push-pull a rotazione | Push-pull a rotazione |
Tempo di scambio dei pallet | s | 18 | 24 | 24 | 50 | 50 |
Capacità di carico della tavola da lavoro | kg | 450 | 600 | 950 | 1500 | 2000 |
T slot del tavolo da lavoro (dimensioni x distanza) | - | 24xM16 | 24×M16 | 24×M16 | 24×M16 | 24xM16 |
Percorso dell'asse X | mm | 600 | 740 | 1050 | 1300 | 1600 |
Percorso dell'asse Y | mm | 540 | 680 | 750 | 1000 | 1000 |
Percorso dell'asse Z | mm | 550 | 650 | 900 | 1000 | 1000 |
Distanza dal centro dello spinello al tavolo da lavoro | mm | 0~540 | 0~680 | 0~750 | 0~1000 | 0~1120 |
Distanza dal naso dello spinello al centro di wortable | mm | 60 ~ 610 | 130~780 | 130~1030 | 200~1200 | 200~1200 |
Velocità massima del mandrino | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
Stile/stazione ATC | - | Disco/24 pcs | Disco/24 pcs | Disco/24 pcs | Catena/40 pezzi | Catena/40 pcs |
Diametro massimo dello strumento | mm | 300 | 350 | 350 | 400 | 400 |
Lunghezza massima dello strumento | mm | Φ80 | Φ127 | Φ127 | Φ127 | Φ127 |
Peso massimo dello strumento | kg | 7 | 15 | 15 | 20 | 20 |
X/Y/Z Velocità di movimento rapida | m/min | 40 | 24 | 24 | 24 | 24 |
B Velocità di movimento rapida | r/min | 15 | 10 | 10 | 10 | 10 |
X/Y/Z Precisione di posizionamento | mm | 0.01 | 0.01 | 0.01 | 0.012 | 0.012 |
B Precisione di posizionamento | " | 10" | 10" | 10" | 12" | 12" |
X/Y/Z Precisione di riposizionamento | mm | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 |
B Precisione di riposizionamento | " | 5" | 5" | 5" | 6" | 6" |
Peso netto (circa) | cm | 370×180×255 | 397 × 237 × 248 | 422 × 269 × 248 | 558×318×350 | 657 × 357 × 400 |
Dimensione complessiva (LxWxH) | kg | 5800 | 8000 | 9000 | 15000 | 17000 |
1. Fusione di sabbia in resina; 2. le rotaie X, Y, Z adottano una guida lineare importata;3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile; 4. Standard con fusione a cinghia; 5. cilindro pneumatico di produzione taiwanese; 6. Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione; 7. cuscinetti per ruote a guida importati; 8. Accoppiamento all'importazione; 9. Il sistema di bilanciamento della testa è un sistema di bilanciamento idraulico; 10. tavolo di lavoro rotativo NC intercambiabile (asse B); 11. Lampada di lavoro; 12. Luce pilota; 13. Interfaccia USB e Internet; 14. generatore manuale di impulsi (MPG); 15Sistema di lubrificazione automatico centralizzato. 16- Sistema di raffreddamento. 17- Scambiatore di calore per armadio elettrico. 18. blocchi e bulloni di livellamento; 19. cassetta degli attrezzi e degli attrezzi; 20Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc. | 1. riduttore ZF o BF; 2. ugello di raffreddamento circolare; 3. liquido di raffreddamento attraverso il mandrino (CTS); 4. raffreddatore di olio a fusione; 5. condizionatore d'aria (A/C) per armadio elettrico; 6. sistema automatico di misurazione della lunghezza dello strumento; 7. sistemi di misurazione automatici del pezzo da lavorare; 8. Trasportatore a chip a catena; |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
