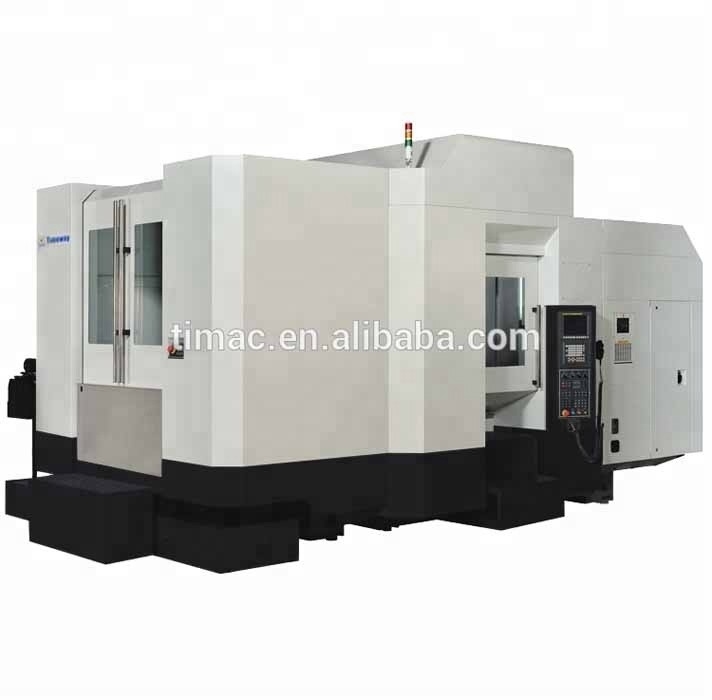

Tavola di scambio CNC Centrale della macchina di perforazione orizzontale con 500 6000 giri al minuto Velocità del mandrino
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMEWAY TIMAC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $300,000.00/sets >=1 sets |
| Imballaggi particolari: | Pallet o caso di legno |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 3800x6200x3200 mm | Peso (T): | 15 t |
| Dimensione della tavola (mm): | Altri | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1050 |
| Viaggio della tavola (Y) (mm): | 900 | Viaggio della tavola (Z) (mm): | 1050 |
| Accuratezza di posizionamento (mm): | ±0.001 | Ripetibilità (X/Y/Z) (mm): | 0,001 |
| Distanza di velocità del mandrino (rpm): | 500 - 6000 giri/m | Potenza del motore a fusione ((kW): | 18.5 |
| Max. Table Load (chilogrammi): | 1000 kg | Min. Tempo di cambio utensile: | 4 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Alta precisione |
| Garanzia: | 12 mesi | Voltaggio: | 380V/50Hz |
| Tipo di commercializzazione: | Prodotto ordinario | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Dimensione della tabella: | 630X630mm | Numero di tabella: | 2 pezzi |
| Indicizzazione delle tabelle: | 0.001° | Velocità dello spinello: | 6000 giri al minuto |
| Rivista di utensili: | Dischi 24pcs | Percorso dell'asse X: | 1050mm |
| Viaggio dell'asse y: | 900 mm | Periodo di garanzia: | 1 anno |
| Industria applicabile: | Impianto di produzione | Localizzazione dello showroom: | Messico, Russia, Romania, Sudafrica |
| Componenti fondamentali: | PLC | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione del prodotto

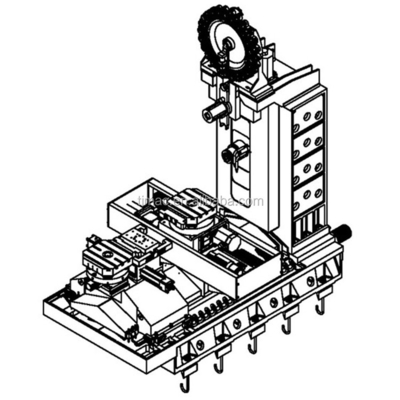

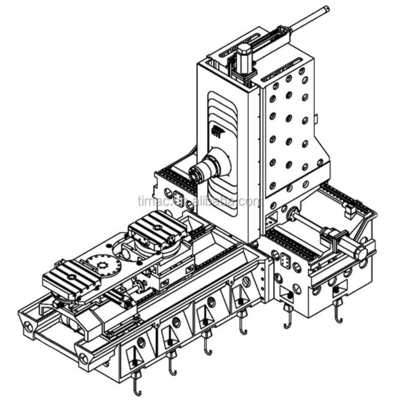

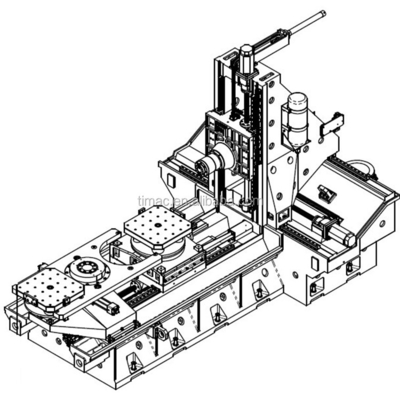

Tavola di scambio Centro di lavorazione orizzontale
Specificità
Parametri tecnici | Unità | H3 APC | H4 APC | H5 APC | H6 APC |
Dimensioni indossabili | mm | 300x300 | 400x400 | 500x500 | 630x630 |
Numero del tavolo di lavoro | - | 2 | 2 | 2 | 2 |
Indicizzazione della tabella di lavoro | ° | 00,001° | 00,001° | 00,001° | 00,001° |
Capacità di carico della tavola da lavoro | kg | 250kgx2 | 1000kgx2 | 600kgx2 | 1000x2 |
T slot del tavolo da lavoro (distanza numero-dimensione) | - | 24-M12 ((80x80) | 5-14x80 | 5-14x100 | 24-M16 (125x125) |
Percorso dell'asse X | mm | 460 | 600 | 900 | 1050 |
Percorso dell'asse Y | mm | 350 | 600 | 800 | 900 |
Percorso dell'asse Z | mm | 350 | 600 | 800 | 1050 |
Distanza dal centro dello spinello al tavolo da lavoro | mm | 60-410 | 0-600 | 0-800 | 0-900 |
Conico del mandrino (stile/diametro) | - | BT1cultura | BT1cultura | BT1comunicazione | BT1comunicazione |
Velocità massima del mandrino | rpm | 10000 | 10000 | 6000 | 6000 |
Stile/stazione ATC | - | Dischi/24 pezzi | Dischi/24 pezzi | Dischi/24 pezzi | Dischi/24 pezzi |
Diametro massimo dello strumento | mm | 300 | 300 | 350 | 350 |
Lunghezza massima dello strumento | mm | Φ80 | Φ80 | Φ127 | Φ127 |
Peso massimo dello strumento | kg | 7 | 7 | 15 | 15 |
Motore principale | kW | 5 e 7.5 | 15-18 anni.5 | 15 | 15-18 anni.5 |
Peso netto (circa) | kg | 6300 | 15000 | 10000 | 15000 |
Dimensione complessiva (LxWxH) | mm | 2220x3000x2400 | 2620x4000x2600 | 3530x4600x2800 | 3800x6200x3200 |
Configurazione principale e accessori:
1. Fusione di sabbia in resina;
2. le rotaie X, Y, Z adottano una guida lineare importata;
3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile;
4. standard con fusione a cinghia, H3APC/H4APC è fusione a spinta diretta;
5. cilindro pneumatico di produzione taiwanese;
6. Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione;
7. cuscinetti per ruote a guida importati;
8. Accoppiamento all'importazione;
9. sistema di bilanciamento della testa hanno sistema di bilanciamento dell' azoto o sistema di bilanciamento idraulico come opzione;
10. tavolo di lavoro rotativo NC intercambiabile (asse B);
11. Lampada di lavoro;
12. Luce pilota;
13. Interfaccia USB e Internet;
14. generatore manuale di impulsi (MPG);
15Sistema di lubrificazione automatico centralizzato.
16- Sistema di raffreddamento.
17- Scambiatore di calore per armadio elettrico.
18. blocchi e bulloni di livellamento;
19. cassetta degli attrezzi e degli attrezzi;
20Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc.
2. le rotaie X, Y, Z adottano una guida lineare importata;
3. le rotaie X, Y e Z adottano una copertura telescopica in acciaio inossidabile;
4. standard con fusione a cinghia, H3APC/H4APC è fusione a spinta diretta;
5. cilindro pneumatico di produzione taiwanese;
6. Taiwan ATC, tipo disco e tipo catena sono disponibili in opzione;
7. cuscinetti per ruote a guida importati;
8. Accoppiamento all'importazione;
9. sistema di bilanciamento della testa hanno sistema di bilanciamento dell' azoto o sistema di bilanciamento idraulico come opzione;
10. tavolo di lavoro rotativo NC intercambiabile (asse B);
11. Lampada di lavoro;
12. Luce pilota;
13. Interfaccia USB e Internet;
14. generatore manuale di impulsi (MPG);
15Sistema di lubrificazione automatico centralizzato.
16- Sistema di raffreddamento.
17- Scambiatore di calore per armadio elettrico.
18. blocchi e bulloni di livellamento;
19. cassetta degli attrezzi e degli attrezzi;
20Controller CNC: KND, GSK, HNC (Cina); SIEMENS, FANUC, MITSUBISHI, FAGOR, ecc.
Configurazione opzionale e accessori:
1. riduttore ZF o BF;
2. ugello di raffreddamento circolare;
3. liquido di raffreddamento attraverso il mandrino (CTS);
4. raffreddatore di olio a fusione;
5. condizionatore d'aria (A/C) per armadio elettrico;
6. sistema automatico di misurazione della lunghezza dello strumento;
7. sistemi di misurazione automatici del pezzo da lavorare;
8. Trasportatore a chip a catena;
2. ugello di raffreddamento circolare;
3. liquido di raffreddamento attraverso il mandrino (CTS);
4. raffreddatore di olio a fusione;
5. condizionatore d'aria (A/C) per armadio elettrico;
6. sistema automatico di misurazione della lunghezza dello strumento;
7. sistemi di misurazione automatici del pezzo da lavorare;
8. Trasportatore a chip a catena;
