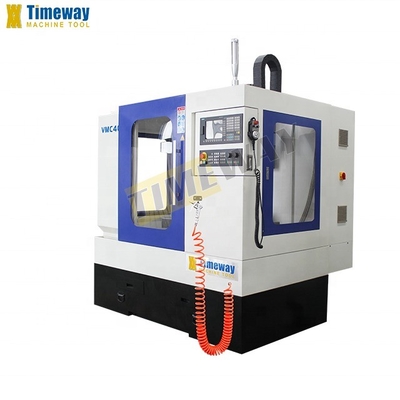

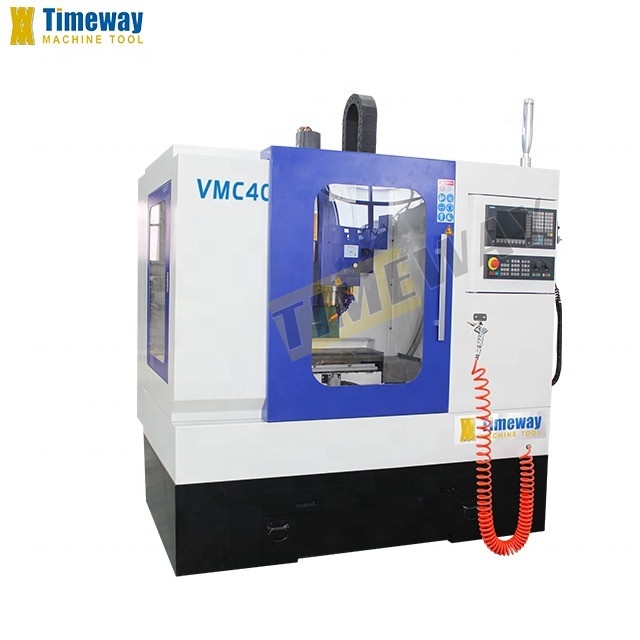

24 Magazzino utensili Capacità VMC400 Centro di lavorazione verticale con 2.2Kw di alta precisione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Certificazione: | ISO CE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $20,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | ISO30 |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 1460x1940x2180 mm | Peso (T): | 1.15 T |
| Dimensione della tavola (mm): | 760x210 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 400 |
| Viaggio della tavola (Y) (mm): | 230 | Viaggio della tavola (Z) (mm): | 500 |
| Accuratezza di posizionamento (mm): | ± 0.02 | Ripetibilità (X/Y/Z) (mm): | ± 0.01 |
| Distanza di velocità del mandrino (rpm): | 0 - 8000 giri/h | Potenza del motore a fusione ((kW): | 2.2 KW |
| Max. Table Load (chilogrammi): | 200 kg | Min. Tempo di cambio utensile: | 6 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Prezzo competitivo |
| Garanzia: | 1 anno | Voltaggio: | Come richiedono |
| Tipo di commercializzazione: | Prodotto caldo 2019 | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Sistema di controllo: | GSK o SIEMENS | Dimensione del tavolo da lavoro: | 210 x 760 mm |
| Capacità di carico: | 200 kg | Viaggi di movimento: | 400/230/500 mm |
| Velocità dello spinello: | 8000 giri/min | Applicazione: | Parti di piccole dimensioni e di serie |
| Peso: | 1150/1250 kg | Potenza: | 2.2kW |
| Industria applicabile: | Servizi di riparazione di macchine, fabbriche, altri | Localizzazione dello showroom: | Italia, Germania, Filippine, Perù, Indonesia, India, Russia, Tailandia, Cile, Sudafrica |
| Componenti fondamentali: | Altri | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti

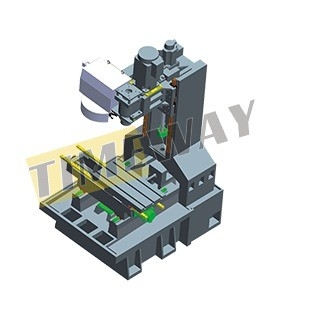

1La struttura principale del letto e della colonna adotta la ghisa ad alta rigidità, che attraverso un trattamento termico di spegnimento altamente efficiente, garantisce la stabilità e la durata della precisione.
2Il progetto della colonna adotta la struttura con ampio raggio, che ha un'elevata rigidità e stabilità.
3Il sistema di contrappeso situato nella parte posteriore della colonna ha l'orientamento biaxiale, rende più stabile il movimento della scatola a fusione e frenare efficacemente gli effetti negativi delle vibrazioni.
4. I 3 assi sono adottati per la vite a sfera di precisione di livello P3, attraverso il pre-tightening di doppia noccioline di lavaggio per realizzare la stabilità del posizionamento e ripetere la precisione del posizionamento.
5I tre assi sono tutti dotati di una guida lineare di laminazione ad alta precisione, che aumenta la velocità di alimentazione e garantisce la precisione di lavorazione.

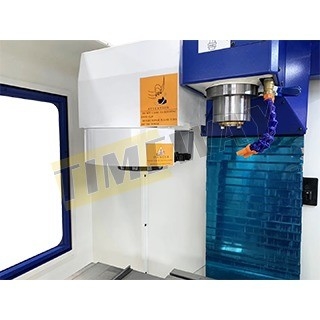

6. Unità di fusione ad alta velocità di precisione e servomotore a corrente alternata sono collegati dalla cintura sincrona, basso rumore, piccola vibrazione e basso valore termico, possono fresatura, perforazione, riaming, perforazione e tocco.
7. lunghezza di percorrenza verticale ((Z asse percorrenza 500mm).
8- Disegno integrato di piastre metalliche, protezione di sicurezza completamente chiusa, buone prestazioni di tenuta complessiva e elevate.
2Il progetto della colonna adotta la struttura con ampio raggio, che ha un'elevata rigidità e stabilità.
3Il sistema di contrappeso situato nella parte posteriore della colonna ha l'orientamento biaxiale, rende più stabile il movimento della scatola a fusione e frenare efficacemente gli effetti negativi delle vibrazioni.
4. I 3 assi sono adottati per la vite a sfera di precisione di livello P3, attraverso il pre-tightening di doppia noccioline di lavaggio per realizzare la stabilità del posizionamento e ripetere la precisione del posizionamento.
5I tre assi sono tutti dotati di una guida lineare di laminazione ad alta precisione, che aumenta la velocità di alimentazione e garantisce la precisione di lavorazione.
6. Unità di fusione ad alta velocità di precisione e servomotore a corrente alternata sono collegati dalla cintura sincrona, basso rumore, piccola vibrazione e basso valore termico, possono fresatura, perforazione, riaming, perforazione e tocco.
7. lunghezza di percorrenza verticale ((Z asse percorrenza 500mm).
8- Disegno integrato di piastre metalliche, protezione di sicurezza completamente chiusa, buone prestazioni di tenuta complessiva e elevate.
Specificità | Unità | VMC400 | ||
Dimensioni del tavolo da lavoro | mm | 760x210 | ||
Scalature in T | mm | 14x3x63 | ||
Capacità di carico massima | kg | 200 | ||
X-travel | mm | 400 | ||
Viaggio in Y | mm | 230 | ||
Z-travel | mm | 500 | ||
Distanza dal naso dello spinello alla superficie del tavolo | mm | 110-610 | ||
Distanza dall'asse dello spinello alla colonna | mm | 320 | ||
Conico di fusione | ISO30 | |||
Velocità massima del mandrino | rpm | 8000 | ||
Pressione | MPa | 0.6 | ||
Fusoliera | Potenza del servomotore a fusione | kW | 2.2 | |
Torsione del motore a fusione | N.m. | 27 | ||
Asse X/Y/Z | Torsione motrice di guida | N.m. | 4 | |
Velocità di alimentazione | mm/min | 5000 | ||
Velocità di alimentazione rapida | mm/min | 12000 | ||
Pompa del liquido di raffreddamento | Potenza del motore del refrigerante | w | 120 | |
Flusso nominale | L/min | 25 | ||

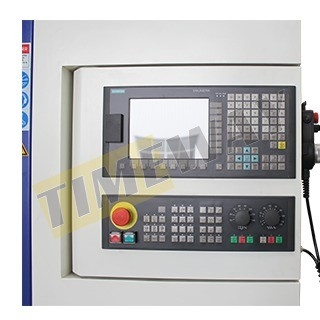

Controller | - | SINUMERIK 808D | ||
schermo piatto | - | 7.2" schermo LCD piatto | ||
Asse di controllo | Controller di alimentazione multiasse | - | Tre assi ((X/Y/Z) | |
Incremento minimo del comando | mm | 0.001 | ||
Incremento minimo di input | mm | 0.001 | ||
Precisione di posizionamento | mm | ± 0.02 | ||
Precisione ripetuta | mm | ± 0.01 | ||
N.W/G.W. | kg | 1150/1250 | ||
Dimensioni dell'imballaggio | cm | 146x194x218 | ||

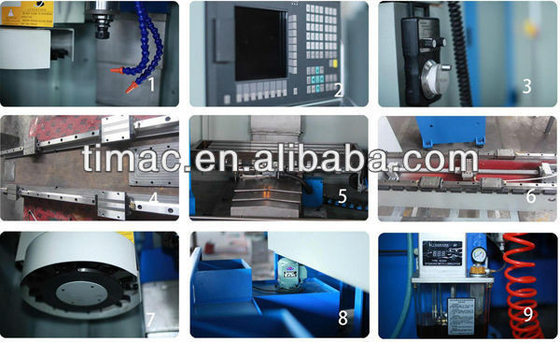

Fusione di sabbia di resina Le rotaie X、Y、Z adottano una guida lineare importata Le rotaie X、Y、Z adottano un coperchio telescopico in acciaio inossidabile Standard con fusione a cinghia, opzionale per fusione a spinta diretta cilindro pneumatico di produzione taiwanese Taiwan TAC, tipo carosello e tipo disco sono disponibili in opzione Cuscinetti per viti a piombo importati Accoppiamento delle importazioni Il sistema di bilanciamento del materiale di base ha come opzione la fusione pesante o il sistema di bilanciamento dell'azoto Completo recinto Fabbricazione a partire da prodotti della voce 8523 Blasso d'aria al centro dello spinello Lampada di lavoro Luce pilota Interfaccia USB e LAN Generatore di impulsi manuali (MPG) Sistema di lubrificazione automatico centralizzato Sistema di raffreddamento Sistemi di accensione Blocchi e bulloni di livellamento Casella di attrezzi e attrezzi Controller CNC | Il cablaggio dell'asse 4 Tavola rotante NC Spindle a spinta diretta Fuoco circolare del liquido refrigerante Liquido di raffreddamento attraverso il fusibile (CTS) Frigoriferi ad olio a fusione Climatizzatore (A/C) per armadio elettrico Sistema automatico di misura della lunghezza dell'utensile Sistema automatico di misurazione del pezzo da lavorare Convogliatori a scheletro a vite Convogliatori a chip a catena Sistema di scarico dell'acqua ad alta pressione Porta di sicurezza Skimmer per olio |
Perché scegliere noi
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
