* La macchina è adatta per la lavorazione di pezzi irregolari di grandi dimensioni, sottili e pesanti.A causa del peso del pezzo, in modo che il pezzo di lavoro e il dispositivo di fissaggio possano garantire un tempo di carico e scarico e una stabilità del pezzo di lavoro chiusi e brevi.
* La colonna, la trave e la guida di ram adottano la levigatura dopo la spegnimento, hanno una resistenza all'usura super e prolungano la vita di servizio;raggiungere obiettivi di protezione dell'ambiente.
 |

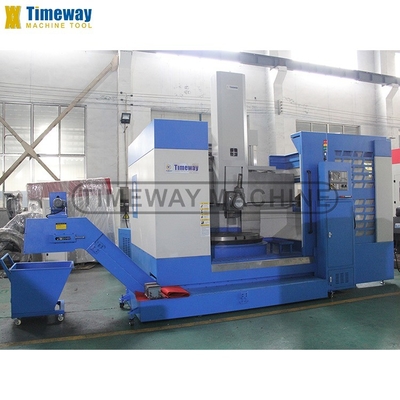

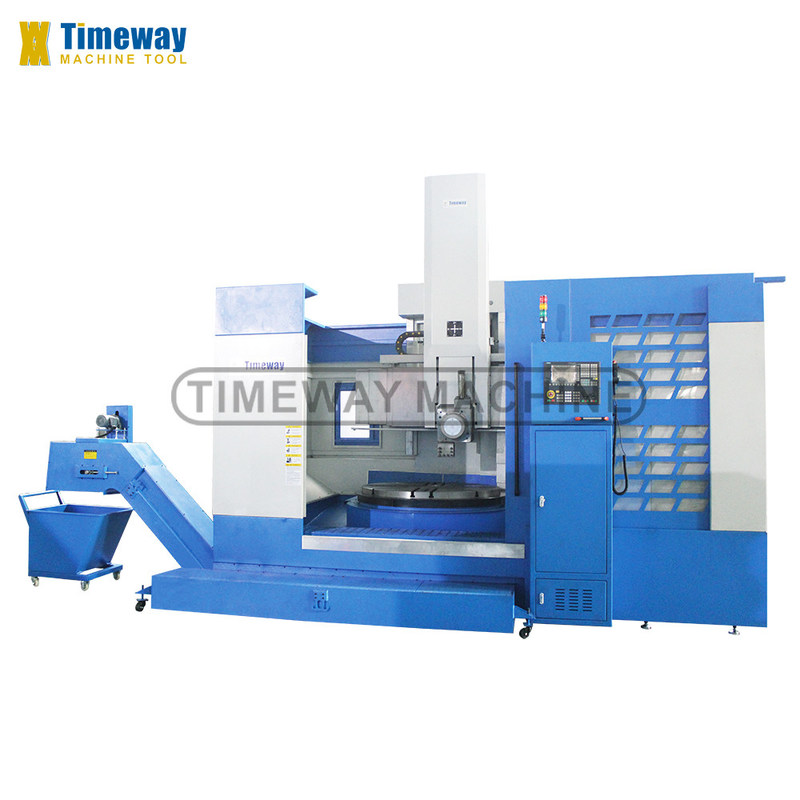

Macchina per tornio verticale a colonna singola ad alta precisione con controller CNC FANUC Siemens
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timac/Timeway |
| Numero di modello: | VLK1600E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $12,000.00/pieces 1-2 pieces |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Lunghezza massima del pezzo (mm): | 1600 |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Max. Weight del pezzo in lavorazione (chilogrammi): | 8000 |
| Numero di spine: | Non sposato | Numero di assi: | 2 |
| Viaggio (asse X): | 1030 mm | Viaggio (asse Z): | 1000 mm |
| Accuratezza di posizionamento (mm): | ±0,002 | Ripetibilità (X/Y/Z) (mm): | ±0.001 |
| Dimensione ((L*W*H): | 5510*3925*4600 mm | Voltaggio: | 380V/420V/440V |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 4 |
| Peso (kg): | 15000 | Garanzia: | Di un anno 1 anno, |
| Punti chiave di vendita: | Automatica, prezzo competitivo, elevato livello di sicurezza, alta precisione, risparmio energetico, | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Distanza di velocità del mandrino (rpm): | 2 - 200 giri/h | Viaggio (asse y) (millimetri): | 1600 millimetri |
| Taper a fusione: | BT1 (non identificato) | Torsione di taglio: | 17.5 N.m |
| Velocità di alimentazione rapida ((mm/min): | 0.1 - 2000 mm/min | Velocità di avanzamento (mm/min): | 0.1 - 500 mm/min |
| Min. Tempo di cambio utensile: | 0,7 | CNC o no: | Macchina del tornio di CNC |
| Nome del prodotto: | Macchine a torno verticali CNC a colonna singola | Tipo di prodotto: | Macchina verticale di CNC |
| Modello: | VLK1600E | Diametro massimo dell'oscillazione: | 1600 mm |
| Max. Turning Diameter: | 1600 mm | Massimo. altezza: | 1400 mm |
| Capacità di carico: | 8000 kg | Potenza del motore principale: | 37 kW |
Descrizione di prodotto
Descrizione dei prodotti
Torni verticali CNC a colonna singola
VLK800E VLK1250E VLK1600E VLK2000
Riassunto della macchina
Accessori
* Sistema di lubrificazione automatico * Scudo completamente chiuso * Armadio elettrico con aria condizionata * raffreddatore di olio di precisione * SIEMENS 808D * Rimozione automatica dei chip (Rimozione laterale) | * SIEMENS 828D * FANUC 0i-TF * apparecchiatura speciale |
Specificità
Specificità | Unità | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Massimo diametro dell'altalena | mm | 950 | 1250 | 1600 | 2000 | |||
Diametro di rotazione massimo | mm | 800 | 1250 | 1600 | 2000 | |||
Altezza massima del pezzo da lavorare | mm | 800 | 1000 | 1000 | 1250 | |||
Peso massimo del pezzo da lavorare | kg | 2000 | 5000 | 8000 | 12000 | |||
Potenza del motore principale | kW | 22 | 22 | 30 | 37 | |||
Diametro del tavolo da lavoro | mm | 800 | 1010 | 1400 | 1800 | |||
Torsione massima del tavolo da lavoro | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervallo di velocità del tavolo da lavoro | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Numero di stazione utensili | pcs | 4 | 4 | 4 | 4 | |||
Sezione del bastone dell'utensile di tornitura esterna | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo di azionamento | - | elettrico | elettrico | elettrico | elettrico | |||
Dimensione della vite a sfera dell'asse X (dia. x passo della vite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Dimensione della vite a sfera dell'asse Z (dia. x passo della vite) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viaggio sull'asse X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viaggio sull'asse Z | mm | 650 | 650 | 800 | 800 | |||
Intervallo di alimentazione ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Velocità di alimentazione rapida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Torsione del servomotore ((X/Z) | N.m. | 11/11 | 11/11 | La nostra vita, 15/11 | La nostra vita, 15/11 | |||
Capacità | Qua | 30 | 37 | 45 | 52 | |||
Peso netto della macchina | kg | 8500 | 11000 | 14500 | 18500 | |||
Dimensione della macchina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Convogliatori di chip | - | Tipo di catena | Tipo di catena | Tipo di catena | Tipo di catena | |||
Norme | - | Sistema di lubrificazione automatico, protezione completamente chiusa, condizionatore d'aria, raffreddatore di olio | ||||||
Opzionale | - | SIEMENS 828D, FANUC 0i-TF, apparecchio speciale | ||||||
Dettagli della macchina
1Il tornio verticale a colonna singola della serie CNC è stato progettato assorbendo moderne tecniche avanzate di progettazione e produzione e utilizzando il metodo di progettazione di ottimizzazione CAD.utilizzando l'ultimo concetto di progettazione ed equipaggiando con caratteristiche avanzate nazionali ed estere. 2. realizzare un forte taglio sulle prestazioni della struttura, il carico in eccesso di peso del tavolo da lavoro, la macchina alta rigidità dinamica e statica, tutta la sicurezza del movimento e la stabilità,lunga durata di vita e elevata efficienza di lavorazione.3. La macchina è adatta per la lavorazione di utensili di taglio ad alta velocità di acciaio e di carburi, di pezzi di lavorazione di tutti i metalli ferrosi e non ferrosi e di alcuni materiali non metallici. 4.La macchina può completare il processo di rugoso e finire girando dentro e fuori cilindroLa macchina è composta principalmente da una colonna, da un tavolo da lavoro, da una trave, da un palo utensile verticale, da un cambio principale,meccanismo di sollevamento del fascio, meccanismo verticale di alimentazione dell'utensile, dispositivo di protezione della guida del raggio, cassa completa della macchina, sistema elettrico, sistema idraulico, sistema di raffreddamento, ecc.
Colonna
La colonna adotta la progettazione di ottimizzazione di
struttura di tipo scatola e rigidante di disposizione ragionevole,
per ottenere una buona stabilità termica,
la resistenza e la rigidità elevate.
adotta la macinatura dopo l'estinguimento, per migliorare l'usura
Le linee di guida sono dotate di un'ampia resistenza e prolungano la vita utile.
adottare una copertura di tenuta in acciaio inossidabile per la protezione
e ridurre il tasso di corrosione.
struttura di tipo scatola e rigidante di disposizione ragionevole,
per ottenere una buona stabilità termica,
la resistenza e la rigidità elevate.
adotta la macinatura dopo l'estinguimento, per migliorare l'usura
Le linee di guida sono dotate di un'ampia resistenza e prolungano la vita utile.
adottare una copertura di tenuta in acciaio inossidabile per la protezione
e ridurre il tasso di corrosione.
Base del tavolo di lavoro
La base del tavolo di lavoro adotta elevata resistenza e elevato
materiale rigido di ghisa, per migliorare la stabilità e
assorbono le vibrazioni.
struttura, superare l'aumento della temperatura dello spinello
effetto sulla precisione di lavorazione.
Il fusibile è dotato di un codificatore di fusibile, per
realizzare il taglio a velocità lineare costante.
materiale rigido di ghisa, per migliorare la stabilità e
assorbono le vibrazioni.
struttura, superare l'aumento della temperatura dello spinello
effetto sulla precisione di lavorazione.
Il fusibile è dotato di un codificatore di fusibile, per
realizzare il taglio a velocità lineare costante.
Tavolo di lavoro
Il tavolo di lavoro adotta un materiale in ghisa ad alta resistenza e rigidità, per migliorare la stabilità e assorbire le vibrazioni.
Dispositivi per la separazione tra la piattaforma di lavoro e la base della piattaforma e il motore
basandosi sulla trazione a cintura di tipo V, il limite massimo si riduce
la vibrazione del calore del motore influisce direttamente sul
precisione di lavorazione.
basandosi sulla trazione a cintura di tipo V, il limite massimo si riduce
la vibrazione del calore del motore influisce direttamente sul
precisione di lavorazione.
Apparecchi elettrici
Capo elettrico posizionato direttamente all'interno della colonna, quindi la struttura è più compatta, risparmia spazio.La connessione dell'armadio elettrico al letto adottare la connessione del cavo speciale.
L'armadio elettrico è dotato di aria condizionata, sicurezza e standard, per garantire la temperatura costante del controller, la stabilità del controller.
L'armadio elettrico è dotato di aria condizionata, sicurezza e standard, per garantire la temperatura costante del controller, la stabilità del controller.
Fascio
La guida del raggio ha una resistenza all'usura molto elevata dopo
L'acciaio viene utilizzato per la lavorazione di acciaio, in particolare per la lavorazione di acciaio, in modo da garantire la stabilità a lungo termine e un'elevata precisione di lavorazione.
Larghezza di guida orizzontale grande con ampia struttura guida, vite a sfera nel mezzo della rotaia guida risolvere a fondo il problema della coppia di trazione, la guida adotta la rotaia guida paster,Buone prestazioni sismiche, grande capacità di carico, minore coefficiente di attrito.
Il sollevamento della trave adotta due punti di fissaggio, per garantire la precisione della trave di sollevamento.
L'acciaio viene utilizzato per la lavorazione di acciaio, in particolare per la lavorazione di acciaio, in modo da garantire la stabilità a lungo termine e un'elevata precisione di lavorazione.
Larghezza di guida orizzontale grande con ampia struttura guida, vite a sfera nel mezzo della rotaia guida risolvere a fondo il problema della coppia di trazione, la guida adotta la rotaia guida paster,Buone prestazioni sismiche, grande capacità di carico, minore coefficiente di attrito.
Il sollevamento della trave adotta due punti di fissaggio, per garantire la precisione della trave di sollevamento.
Unità di fusione
La tavola di lavoro utilizza una struttura integrata, ad alta rigidità, di alta precisione e corta di tipo fisso.il fusibile è dotato di un set di cuscinetti a sfera di spinta ad alta precisione e di un set di cuscinetti a rulli cilindrici corti a doppia fila. struttura compatta, allo stesso tempo sopportare il carico radiale, il carico assiale e il momento di inclinazione, e sotto il sovraccarico deformazione elastica è piccola,migliorato la precisione di rotazione del tavolo da lavoro e la capacità di carico.
Strumento elettrico a quattro stazioni
Alta precisione di posizionamento, grande forza di fissaggio, grande capacità di carico, stabile e affidabile.
Unità di alimentazione
L'alimentazione orizzontale ((asse X) e l'alimentazione verticale ((asse Z) sono azionate da un servomotore CA attraverso la vite a sfera che guida il riduttore,il riduttore e la vite attraverso la connessione di accoppiamento flessibile, elevata efficienza di trasmissione, piccolo errore di trasmissione, alta precisione di trasmissione.
- E' un'altra cosa.
>>La tavola di lavoro utilizza una struttura a fusione di tipo fisso integrata, ad alta rigidità, di alta precisione e corta,il fusibile è dotato di un set di cuscinetti a sfera di spinta ad alta precisione e di un set di cuscinetti a rulli cilindrici corti a doppia fila. struttura compatta, allo stesso tempo sopportare il carico radiale, il carico assiale e il momento di inclinazione, e sotto il sovraccarico deformazione elastica è piccola,migliorato la precisione di rotazione del tavolo da lavoro e la capacità di carico.
- E' un'altra cosa.
>>I clienti possono scegliere tra FANUC, SIEMENS o KND, altri sistemi CNC.
- E' un'altra cosa.
>>Secondo i requisiti speciali, l'intero coperchio della macchina, il trasportatore di chip.
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda

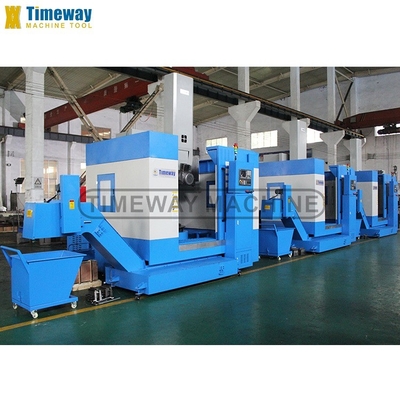

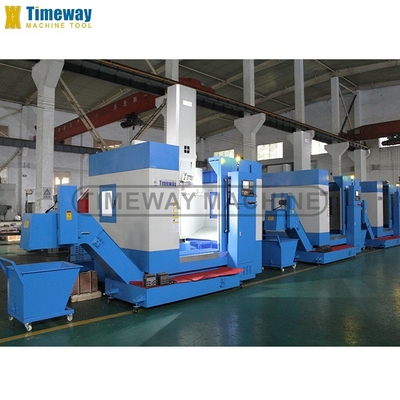

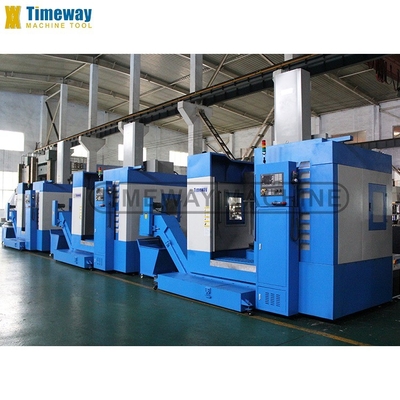

Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.

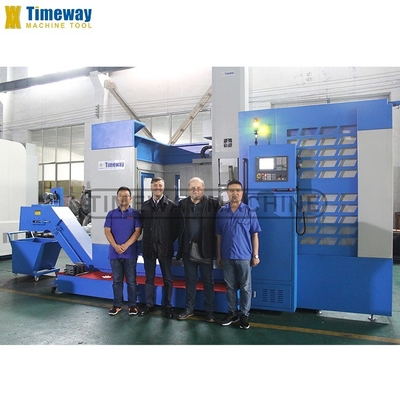

Cliente visitato:
