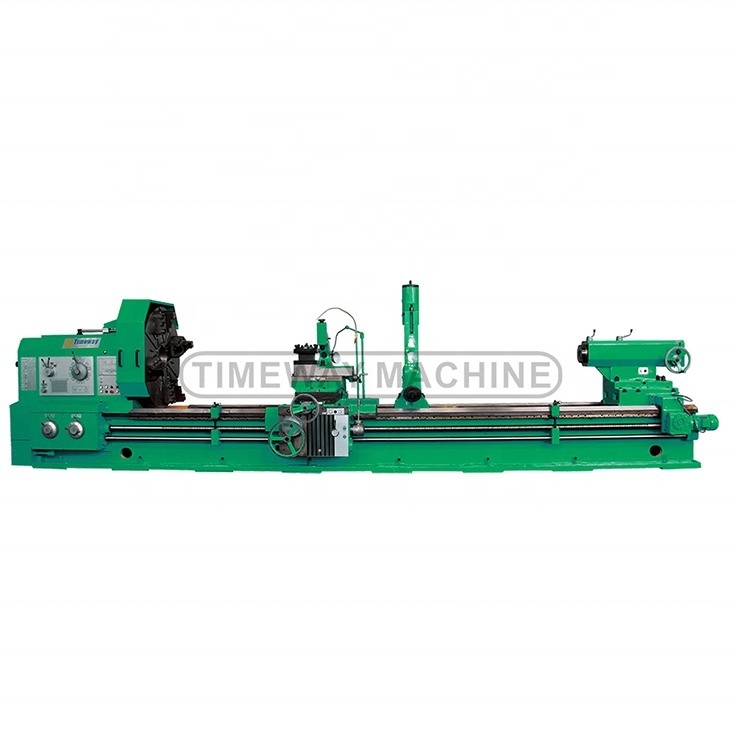

Torno orizzontale manuale di alta capacità per pezzi fino a 11800 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timeway |
| Numero di modello: | AL-1600C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $80,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 11800 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 400 mm |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 22 |
| Voltaggio: | 220V/380V | Dimensione ((L*W*H): | 15100x2150x1950 |
| Peso (kg): | 8000 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Tipo di commercializzazione: | Altri |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Oscillazione sopra il letto: | 1600 mm |
| Passare la carrozza: | 1210MM | Max. Length del pezzo in lavorazione: | 11800mm |
| Max. lunghezza di rotazione: | 3800mm | Larghezza del letto: | 970 m |
| Forza di taglio massima: | 45000N | Naso del fuso: | A2-15 |
| Foro di fuso: | 130 mm | Foratura conipra dello spinello: | Metrica 140 |
| Intervallo di velocità del mandrino: | Primo verso:3.15-315, inversione:3.5-291 | Condizione: | Nuovo |
| Scavo a fusione (mm): | 130 | Industria applicabile: | Negozi di riparazione di macchine |
| Localizzazione dello showroom: | Canada, Brasile, Arabia Saudita, Pakistan, Sri Lanka, Romania, Sudafrica, Ucraina, Nigeria, Uzbekist | Componenti fondamentali: | Cuscinetto, pompa, ingranaggio |
| Max. Lunghezza girata (mm): | 11800 mm | Anno: | 2023 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
1.Questo tornio orizzontale di serie è adatto per la lavorazione di parti di grandi e medie dimensioni di fusioni, acciai e metalli non ferrosi.
Può diventare fuori.
circolo, foro interno, faccia finale, scanalatura, perforazione, foraggio e nidificazione, e può girare vari interni e
fili esterni, quali metrico, pollice, modulo e diametrale.
2La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un ampio intervallo di velocità e è in grado di
Taglio; quando finito, l'errore di rotondità non è superiore a 0,01 mm, l'errore di grado del cilindro non è superiore a 0,03 mm nel
lunghezza di misura di 300 mm.
3.Il letto è realizzato in un letto strutturale fuso. Le costole interne hanno un layout ragionevole e una elevata rigidità, e la rotaia guida adotta
sulla superficie di guida scorrevole, la tecnologia della piastra guida anti-arrampicata è
L'impostazione di un'impostazione di carico è basata su un'impostazione di carico.
Occorrenza di bassa velocità
Si arrampicano.
4.Il cuscinetto a fusione della macchina adotta prodotti di marchi famosi.
Per ridurre la deformazione termica, la testa è lubrificata
con un ciclo di bagno d'olio. L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di una sfera angolare di contatto a due file
Migliora la precisione e aumenta la rigidità.
5Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.
ha le caratteristiche di un basso aumento della temperatura, di una piccola deformazione termica e di un'elevata precisione, il che fa sì che il mandrino mantenga
accuratezza relativamente stabile durante il funzionamento a lungo termine.
6.Alta rigidità tipo un pezzo con 970 mm di lunghezza, che garantisce la macchina ha una forte stabilità e alta precisione.
7. Spindle standard attraverso il diametro del foro è F130mm grande foro, e adottare A2-15 tipo di connessione naso a fusione, precisione di scarico di
Spindle e' meglio.
8.La macchina può essere utilizzata per tagliare la superficie conica corta con il palo utensile superiore e la superficie conica lunga
la superficie può essere ruotata dal palo dell'utensile superiore e dall'alimentazione longitudinale insieme.
9.Alta potenza, alta rigidità e ampia gamma di velocità per taglio ad alta velocità e potente, gamma di velocità
La macchina standard è dotata di coilstock elettrico in movimento, riducendo l'intensità del lavoro dell'operatore
e migliorare l'efficienza del lavoro.
11.La capacità di carico standard del tornio è di 10000kg; opzionale può essere di 12000kg
Specificità | Unità | AL-1600C |
Sballato sul letto. | mm | 1600 |
Passare la carrozza | mm | 1210 |
Lunghezza massima del pezzo da lavorare | mm | 3000/4000/5000/6000/8000/10000/12000 |
Lunghezza massima di rotazione | mm | 2800/3800/4800/5800/7800/9800/11800 |
Distanze della guida | mm | 970 |
Max. forza di taglio | N | 45000 |
Peso massimo del pezzo da lavorare | kg | 10000 |
Dia. del foro dello spinello | mm | 130 |
Foratura conipra dello spinello | - | metrica 140 |
Intervallo di velocità del mandrino | r/min | Prefazione: 3.15-315, inversione:3.5-291 |
Numero di velocità del mandrino | passaggi | Primo verso:21, inversione:12 |
Longitudinale e croce | varietà | 56 |
Intervallo di movimento dell'alimentazione | mm/r | longitudinale:0.1-12, Croce:0.05-6, capo utensile: 0.025-3 |
Numero e gamma di filo metrico | mm | 1-120 (44) |
Numero e intervallo di filettatura di pollice | TPI | 28-1/4 (31) |
Numero e gamma di filo del modulo | MP | 0.5-60 (45) |
Numero e gamma di filati | DP | 1/2-56 (38) |
Max. percorso del diapositivo trasversale | mm | 650 |
Max. percorso dello scivolo superiore | mm | 300 |
Sezione del bastone degli utensili | mm | 45x45 |
Distanza di oscillazione del palo utensile | ° | ± 90 |
Rapidità di utilizzo | mm/min | longitudinale: 1870, croce: 3740, capo utensile: 935 |
Dia. di piume da coda | mm | 220 |
Viaggio della piuma di coda | mm | 300 |
Foratura conipera di piuma di coda | - | MT2 attività di investimento |
Potenza del motore principale | kW | 22 |
Distanze | mm | 6020/7020/8020/9020/11020/13020/15020 |
Larghezza | mm | 1995 |
Altezza | mm | 2525 |
Accessori standard | ACCESSORI opzionali |
4 mascelle pesanti e indipendenti, riposo costante (oltre 3 M di lunghezza), Segui il riposo. di una lunghezza superiore a 20 mm, Dcentro della testa, 4 posti utensili, sistema di raffreddamento, lampada da lavoro, Strumenti e scatola degli strumenti, Cuneo e bulloni di livellamento, Manuale di funzionamento (inglese). | DRO a 2 o 3 assi, Chuck Guardia, Protezione del palo utensile, Protezione contro gli spruzzi posteriori. con una lunghezza massima superiore a 20 mm Fabbricazione a partire da materiali di calzatura |
