5 assi Macchine di fresatura CNC metallo Fanuc centro di lavorazione con 1400 kg Max. carico di tavolo
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $330,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard |
| Capacità di alimentazione: | 100 set/set all'anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Numero di spine: | Due gemelli |
|---|---|---|---|
| Tipo: | Verticale | Dimensione ((L*W*H): | 3100*4970*3030 mm |
| Peso (T): | 15 t | Dimensione della tavola (mm): | Altri |
| Sistema di controllo CNC: | GSK, FANUC, KND, Siemens | Numero di assi: | 3 |
| Viaggio del tavolo (X) (mm): | 900 | Viaggio della tavola (Y) (mm): | 800 |
| Viaggio della tavola (Z) (mm): | 540 | Accuratezza di posizionamento (mm): | ± 0.008 |
| Ripetibilità (X/Y/Z) (mm): | ± 0.005 | Distanza di velocità del mandrino (rpm): | 20 - 12000 giri/m |
| Potenza del motore a fusione ((kW): | 30 | Max. Table Load (chilogrammi): | 1400 kg |
| Min. Tempo di cambio utensile: | 7 | Capacità del magazzino degli attrezzi: | 32 |
| Punti chiave di vendita: | Automazione | Garanzia: | 1 anno |
| Voltaggio: | 380V/50Hz | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 2 anni | diametro del worktable: | 800 mm |
| Peso massimo del pezzo da lavorare: | 1400 kg | Velocità dello spinello: | 12000RPM |
| L'angolo di rotazione dell'asse C: | Qualsiasi 360° | Viaggio dell'asse X/Y/Z: | 900/800/540 mm |
| Velocità dell'asse A: | 30 giri al minuto | Velocità sull'asse C: | 600 giri/min |
| Sistema CNC: | Sistema cinese GNC61CNC | Peso: | 15000kg |
| Potenza: | 30 kW (spindle) | Industria applicabile: | Negozi di materiali da costruzione, di riparazione di macchinari, di fabbriche, di fabbriche di alim |
| Localizzazione dello showroom: | Canada, Turchia, Stati Uniti, Germania, Brasile, Indonesia, Bangladesh, Sudafrica | Componenti fondamentali: | Portamento |
Descrizione di prodotto

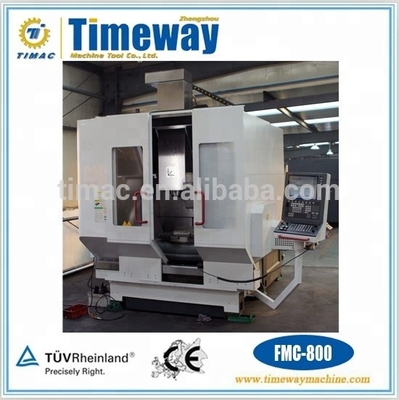

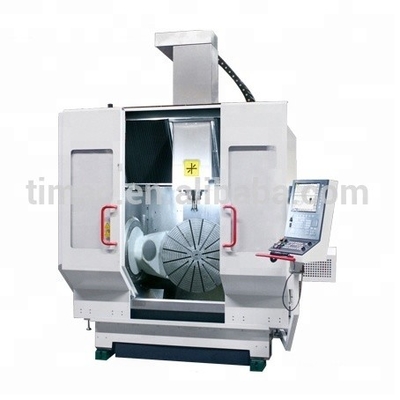

Centrale di lavorazione CNC verticale a cinque assi con tornitura
VMC-800 FMC-800 FMC-800T
Vantaggi della macchina utensile
1- migliorato il quadro del portiere e l'intera struttura della macchina.
2- Adotta il corpo artificiale del letto di Lidan.
3La tecnologia di azionamento diretto garantisce una migliore capacità di risposta dinamica.
4Spinto al centro di gravità.
5. velocità di alimentazione rapida a asse lineare è di 60 m/min.
6- Risposta tecnica ad alta dinamica.
7Maggiore precisione, maggiore efficienza di elaborazione.
8- Maggiornale di attrezzi di tipo pick-up, tempo di cambio strumento è breve.
9L'asse C ad alta velocità realizza la funzione di fresatura e di tornitura dei composti.
10L'azione di rotazione dell'asse A varia da -130° a +130°.
11Fornitore di alimentazione intelligente, risparmio energetico del 20% durante la vita utile.
Vantaggi del sistema CNC
1. Perfetta tecnologia a cinque assi ((RTCP, lavorazione a piano inclinato)
2Interazione informativa ad alta velocità.
3Alta risoluzione, programmazione di controllo di frequenza di alta precisione.
4Percepzione precisa della posizione o dell'angolo.
5Tecnologia di controllo multicanale.
6- I sistemi supportano la sonda wireless, l'accesso al gauge di impostazione degli strumenti.
7Funzione di compensazione degli errori: compensazione bidirezionale del passo, compensazione della linearità (compresa ogni compensazione di deflessione) e grado verticale di compensazione ecc.
8Sviluppo secondario e sistema di simulazione 3D offline.
Prestazioni e caratteristiche

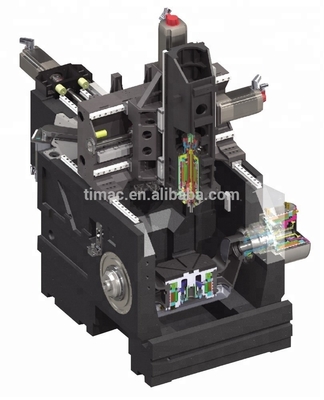

Progettazione migliorata della struttura del grattacielo e dell'intera macchina
1Il supporto ottimale del fusibile.
2. utilizza per riferimento la struttura classica di foratura a coordinate verticali, ha una migliore rigidità del fusibile.
3. CNC bancone di lavoro oscillante rotativo realizzare struttura di supporto a doppia parete.
4L'asse Y adotta quattro vie di guida come supporto e trazione principale situate al centro.
5. rivista di utensili di tipo circolare combinata con il letto di tornio della macchina utensile, struttura semplice e risparmio di spazio.
Corpo di letto Lidan artificiale
1Il coefficiente di espansione termica è solo 1/20 del ghisa, errore di deformazione termica più piccolo.
2L'ammortizzazione artificiale del lidan è sei volte superiore a quella della ghisa, migliori prestazioni vibratorie.
3Una volta formato, risparmia notevolmente il tempo e i costi di lavorazione successivi.
4. processo di produzione di temperatura ambiente, la selezione precisione della macchina utensile di materiali letto.
Tecnologia di guida diretta
1Buona capacità di risposta dinamica
2. senza reazioni, senza usura meccanica della trasmissione
3. Attraverso motore a coppia come tecnologia di azionamento principale a coordinate rotative
4. FMC-800 e FMC-400T C-asse è rispettivamente dotato di motore a coppia a bassa/alta velocità, in modo che può fine di fresatura di alta precisione e di tornitura.
Spinto al centro di gravità
1Un'azionamento piu' forte e stabile.
2. tavolo rotante tipo culla con azionamento del centro di gravità.
3- Ritenere efficacemente le vibrazioni per eliminare le reazioni.
4. Per fornire agli utenti le prestazioni di elaborazione ideali.
Tecnologia di risposta ad alta dinamica
1. progettazione di ottimizzazione delle prestazioni dinamiche delle macchine utensili nelle parti in movimento.
2. attribuisce grande importanza alla progettazione dell'alta rigidità e leggerezza, potenza di abbinamento di parti mobili meccaniche.
3. opzionale parti di funzione multi-tipo, per ottimizzare il parametro coordinate in movimento.
4Le prestazioni dinamiche delle macchine utensili soddisfano le esigenze dell'utente.
Utilizzare l'analisi degli elementi finiti per lo sviluppo ausiliario di prodotti
1. basato sul modello 3D, per simulare il carico statico e il funzionamento dinamico.
2. simulazione e correzione della progettazione per molte volte, la ricerca di ogni parte della macchina per ottenere le caratteristiche statiche e dinamiche ideali, per garantire la rigidità completa della macchina utensile.
3Sulla macchina prototipo, analisi sperimentale e modale.
Spindle elettrico
1. Fregiare fusione elettrica è una delle parti chiave del centro di lavorazione, il fusione serie è ad alta velocità, preciso,spindle elettrico rigido e di grande potenza (spindle elettrico composto opzionale per la fresatura e la torsione con funzione di blocco e di torsione del spindle).
2. sul problema dell'affidabilità del mandrino ad alta velocità e della precisione della stabilità delle macchine utensili ecc., ricerca focalizzata: il mandrino elettrico ad alta velocità può compensare la tecnologia di allungamento termico,progettazione di ottimizzazione della struttura del raffreddamento e della lubrificazione del fusione elettricoTecnologia di affidabilità del meccanismo di fissaggio degli utensili HSK; Tecnologia di controllo di precisione e stabilità di precisione; Tecnologie chiave di monitoraggio delle prestazioni uniche e complete del fusibile motorizzato;La tecnologia chiave di produzione tecnologia di lavorazione di precisione e assemblaggio di realizzare una produzione di massa stabile.
3. È adatto per la lavorazione ad alta precisione del settore aerospaziale, parti complesse del corpo, parti della scatola del motore aereo, parti di ingranaggi a spirale e parti di stampi.
Parametro tecnico
| Specificità | Unità | VMC800 | FMC800 | FMC800T (con la rotazione) | |
| Capacità | Diametro di rotazione massimo del pezzo | mm | - | Φ1100 | Φ1100 |
| Larghezza massima della fresatura | mm | 1140*806 | 800 | 800 | |
| Altezza massima di fresatura | mm | 540 | 540 | 540 | |
| Il diametro del tavolo da lavoro | mm | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| Peso massimo del pezzo da lavorare | kg | 1400 | 1400 | 1400- 700 (svolta) | |
| Viaggi | Percorso dell'asse X/Y/Z | mm | 1100/800/540 | 900/800/540 | 900/800/540 |
| Intervallo degli angoli di rotazione dell'asse A | ° | - | -130°- +130° | -130°- +130° | |
| Intervallo degli angoli di rotazione dell'asse C | ° | - | di qualsiasi angolo | di qualsiasi angolo | |
| Fusoliera | Max. coppia di fusione | N.m. | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| Velocità massima del mandrino | rpm | 12000; 10000 | 12000; 10000 | 12000; 10000 | |
| Potenza nominale del motore a fusione | kW | 3024. | 3024. | 3024. | |
| Tipo di bastoncino |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| Centro attrezzi fuori dall'acqua |
| Opzionale | Opzionale | Opzionale | |
| Direzione spindle |
| - Sì, sì. | - Sì, sì. | - Sì, sì. | |
| Blocco di posizionamento |
| - No, no. | - No, no. | - Sì, sì. | |
| Asse A | Tipo di azionamento |
| - | Automobile a trazione diretta per motore a coppia | Automobile a trazione diretta per motore a coppia |
| Torsione dell'azionamento S1/S6 | N.m. | - | 2700 (singola trazione) | 2700 (singola trazione) | |
| Asse C | Tipo di azionamento |
| - | Automobile a trazione diretta per motore a coppia | Automobile a trazione diretta per motore a coppia |
| Torsione dell'azionamento S1/S6 | N.m. | - | 1240/2300 | 1490/1960 | |
| Max. velocità di alimentazione | Asse X/Y/Z | m/min | 48" 60 | 48" 60 | 48" 60 |
| Asse A | rpm | - | 30 | 30 | |
| Asse C | rpm | - | 75 | 600 | |
| Min unità di impostazione | Asse X/Y/Z | - Sì. | 1; 0.1 | 1; 0.1 | 1; 0.1 |
| Asse C | ° | - | 00,001°; 0,0001° | 00,001°; 0,0001° | |
| Controllo a circuito chiuso completo | Asse X/Y/Z |
| Norme | Norme | Norme |
| Asse A/C |
| - | Norme | Norme | |
| Precisione di posizionamento | Asse X/Y/Z | - Sì. | 8; 5 | 8; 5 | 8; 5 |
| Asse A/C | " | - | 8; 5 | 8; 5 | |
| Precisione di riposizionamento | Asse X/Y/Z | - Sì. | 5; 3 | 5; 3 | 5; 3 |
| Asse A/C | " | - | 5; 3 | 5; 3 | |
| Rivista di attrezzi | Capacità |
| 36 | 36 | 36 |
| Diametro massimo dello strumento | mm | Φ125 | Φ125 | Φ125 | |
| Lunghezza massima dello strumento | mm | 230 | 230 | 230 | |
| Peso massimo dello strumento | kg | 10 | 10 | 10 | |
| Accessoio | Testa di calibrazione del pezzo di lavoro senza fili | - Sì. | ±3 ((Precisione di riposizionamento) | ||
| Indicatore di impostazione dello strumento | - Sì. | ±3 ((Precisione di riposizionamento) | |||
| Peso della macchina | N.W. | kg | 14000 | 15000 | 15000 |
| Sistema CNC | Modello |
| Sistema CNC GNC61
| ||
Nota: le macchine utensili della serie hanno anche 400Series; 600Series; 1250Series. Tra le serie VMC solo è dotato di asse X/Y/Z, nessun asse A/C. FMC-T serie standard:Spindle elettrico con blocco e asse C ad alta velocità. ma FMC serie fusione elettrica senza blocco e C-asse bassa velocità.

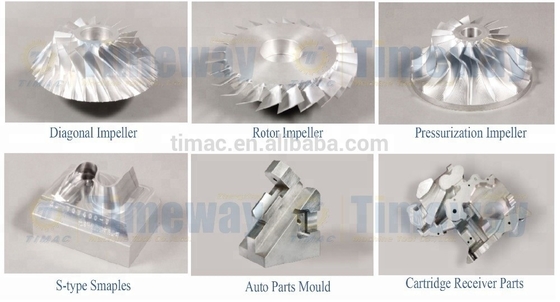

Esempi tipici

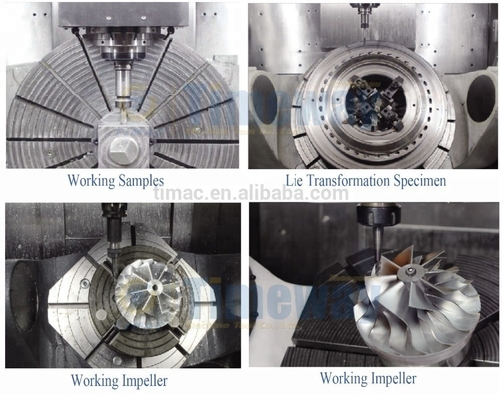

Immagini di lavoro
Diagramma di velocità, potenza e coppia
Serie 800
| Fusoliera della serie 800 | |
| Fusoliera della serie 800 | |
Superficie del pavimento
Visualizzazione del piano (mm)
| Modello | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V-10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
Vista frontale
| Modello | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
