Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

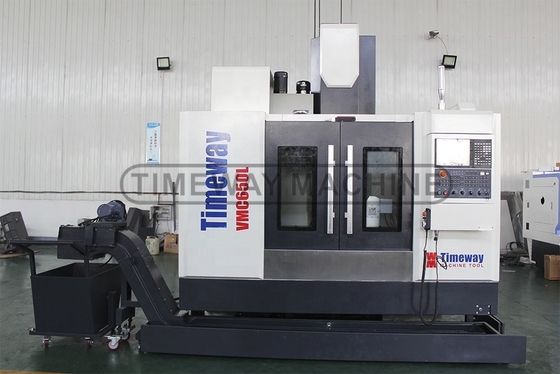

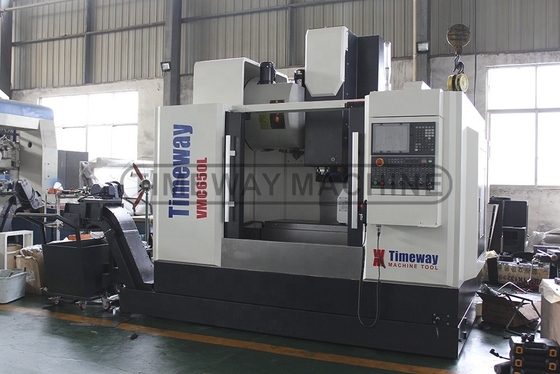

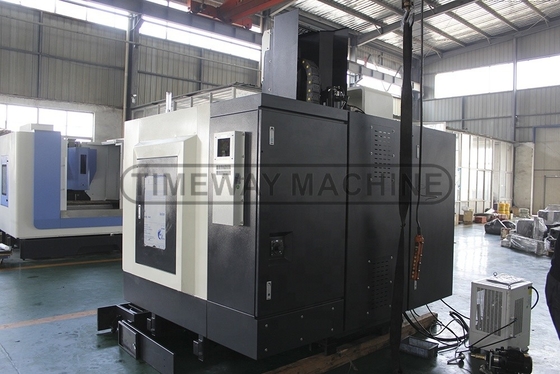

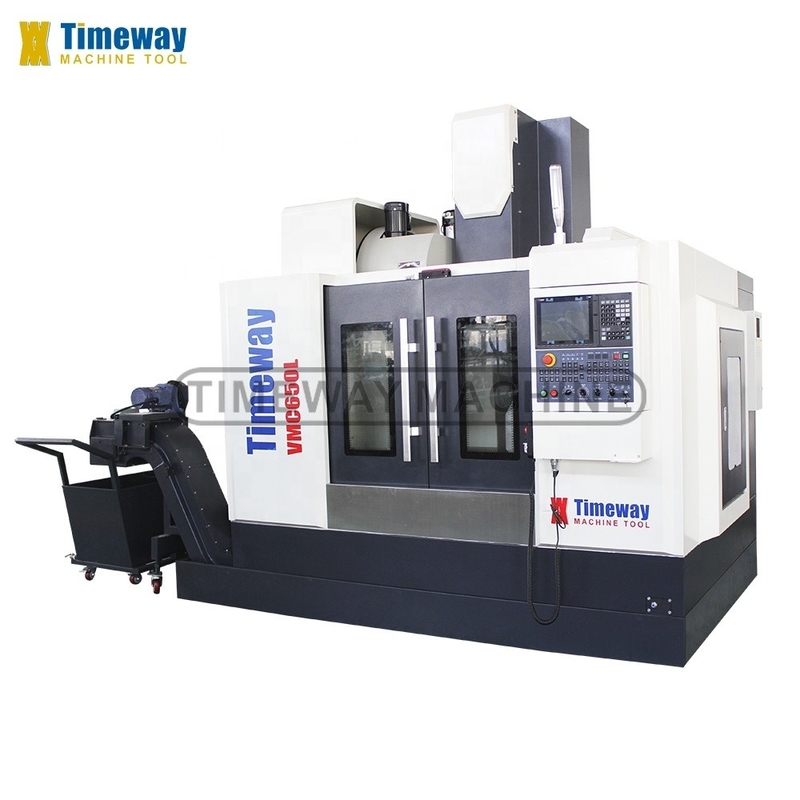

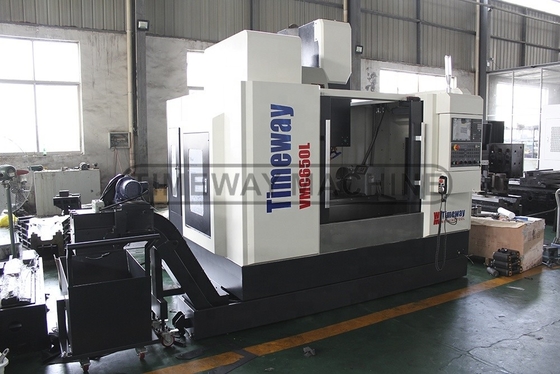

VMC650L macchina di fresatura CNC verticale con prestazioni ATC tipo disco
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
| Certificazione: | CE & ISO9001 |
| Numero di modello: | Vmc650L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $30,000.00/sets 1-2 sets |
| Imballaggi particolari: | in custodia di legno (può essere fumigata) o in custodia di compensato |
| Capacità di alimentazione: | 200 set/set al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Verticale | Distanza di velocità del mandrino (rpm): | 1 - 8000 |
|---|---|---|---|
| Numero di assi: | 3 | Numero di spine: | Non sposato |
| Capacità di lavorazione: | Cargo medio | Taper a fusione: | BT1 commercio |
| Viaggio del tavolo (X) (mm): | 700 | Viaggio della tavola (Y) (mm): | 450 |
| Viaggio della tavola (Z) (mm): | 450 | Accuratezza di posizionamento (mm): | ± 0.008 |
| Ripetibilità (X/Y/Z) (mm): | ±0.006 | Voltaggio: | Come richiesta del cliente |
| Dimensione ((L*W*H): | 2400x1900x2400 mm | Sistema di controllo CNC: | FANUC |
| Punti chiave di vendita: | Alta produttività | Peso (kg): | 3500 |
| Potenza del motore a fusione ((kW): | 7.5/11 | Garanzia: | 1 anno |
| Max. Table Load (chilogrammi): | 400 kg | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore: | Fabbricazione su misura |
| Ferrovie dell'asse X/Y: | Ferrovie lineari | Ferrovia dell'asse Z: | Rotaia di scorrimento |
| Marca di vite a sfera: | Taiwan Hiwin | T-scanalature: | 5-18-80 |
| Velocità di taglio: | 0-10m/min | Velocità di alimentazione rapida: | 48/48/15m/min |
| Stile ATC: | Tipo di disco | Capacità di ATC: | 24 attrezzi |
| Fornitore di energia: | 18 kva | Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo |
| Localizzazione del servizio locale: | Canada, Stati Uniti, Italia, Francia, Germania, Messico, Russia, Australia, Cile, Romania, Ucraina, | Condizione: | Nuovo |
| Industria applicabile: | Servizi di riparazione di macchine, uso domestico, energia e miniere | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia, Spagna, Cile, Ucrain |
| Componenti fondamentali: | Cuscinetto, motore, PLC, sistema CNC | Viaggio della Tabella (millimetri): | 700/450 mm |
| Anno: | 2021 | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | VMC650L | ||
Tipo di guida dell'asse X/Y/Z | / | X/Y: rotaia lineare, Z: rotaia scorrevole | ||
Capacità | ||||
Viaggio sull'asse X | mm | 700 | ||
Viaggio sull'asse Y | mm | 450 | ||
Viaggio sull'asse Z | mm | 450 | ||
Tabella | ||||
Dimensioni della tabella | mm | 1000×420 | ||
Capacità di carico | kg | 400 | ||
Scalature in T (numero/larghezza/altezza) | mm | 5-18-80 | ||
Distanza tra il naso del mandrino e il centro del tavolo | mm | 130-630 | ||
Fusoliera | ||||
Distanza tra il centro dello spinello e la colonna | mm | 495 | ||
Conico di fusione | / | BT2 - - - - - - - - - - - - - - - - - - - | ||
Velocità del mandrino | r/min | 8000 | ||
Potenza del motore principale | kW | 7.5/11 | ||
3 assi (X/Y/Z) | ||||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 2/2/3 | ||
Servomotore a asse X/Y/Z (FANUC) | Nm | β12/β12/β22 | ||
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 48/48/15 | ||
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 | ||
Accuratezza | ||||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 | ||
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.006 | ||
Maggiornale degli attrezzi (ATC) | ||||
Stile ATC | / | Dischi | ||
Capacità ATC | attrezzi | 24 | ||
Tempo di cambio utensile (da utensile a utensile) | seg. | 1.4 | ||
Peso massimo dello strumento | kg | 8 | ||
Diametro massimo dello strumento | mm | Φ78/Φ120 (vuoto) | ||
Lunghezza massima dello strumento | mm | 300 | ||
Altri | ||||
Fornitore di alimentazione | KVA | 18 | ||
La pressione dell'aria richiede | kg/cm2 | 6-8 | ||
Sistema di bilanciamento dell'asse Z | / | Casting pesante | ||
Peso della macchina | kg | 3500 | ||
Dimensione complessiva (LxWxH) | mm | 2400 × 1900 × 2400 | ||
Sistema CNC | / | FANUC/MITSUBISHI | ||
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan spindle BT40, 8000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.
>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
Il sistema CNC Mitsubishi è opzionale.
- E' un'altra cosa.

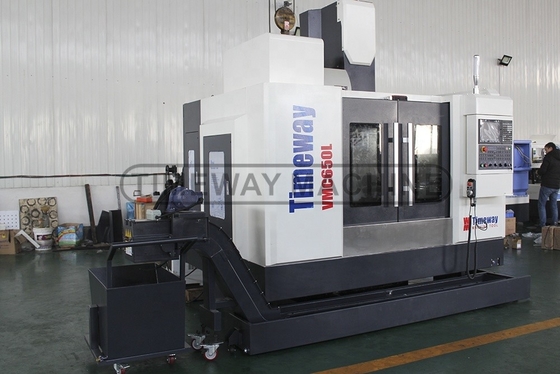

>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
