Requisito di lavorazione standard con asse B (tabella rotante NC) di divisione.
La struttura del centro di lavorazione orizzontale HMC puòI tipi di lavorazione sono i seguenti: tipo T positivo, tipo T inverso, tipo croce.
 |

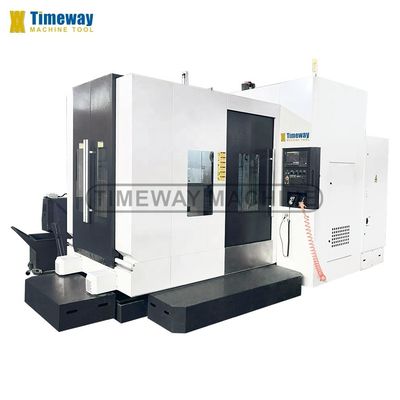

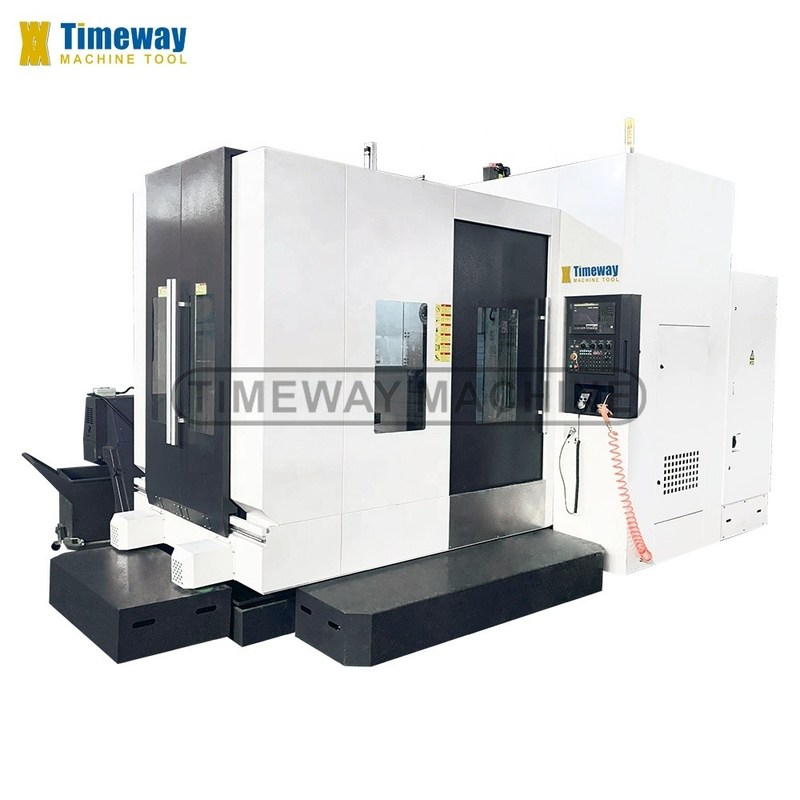

24 Magazzino attrezzi Capacità Alta precisione Centro di lavorazione orizzontale CNC a quattro assi
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $75,000.00/sets 1-2 sets |
| Imballaggi particolari: | Pacchetto standard o secondo le esigenze del cliente |
| Capacità di alimentazione: | 300 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 4860x3600x3460 mm | Peso (T): | 12 T |
| Dimensione della tavola (mm): | 630x630 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 4 | Viaggio del tavolo (X) (mm): | 1100 |
| Viaggio della tavola (Y) (mm): | 800 | Viaggio della tavola (Z) (mm): | 1100 |
| Accuratezza di posizionamento (mm): | ± 0.008 | Ripetibilità (X/Y/Z) (mm): | ± 0.005 |
| Distanza di velocità del mandrino (rpm): | 1 - 6000 giri/m | Potenza del motore a fusione ((kW): | 15/18.5 |
| Max. Table Load (chilogrammi): | 1500 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 5 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Produzione flessibile | Garanzia: | 1 anno |
| Voltaggio: | 380V/50Hz o in ordine | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Colore: | Fabbricazione su misura | dimensione della tavola da lavoro: | 630X630mm |
| Tavolo di lavoro rotativo: | 1° o 0,001° | T-scanalature: | 5-18-100 |
| Capacità del magazzino degli attrezzi: | 24 attrezzi | Diametro dell'utensile ATC: | 112/200 mm |
| ATC Lunghezza dello strumento: | 300 | Peso degli attrezzi ATC: | 18 kg |
| Tempo di cambio degli attrezzi ATC: | 5sec | Industria applicabile: | Negozi di riparazione di macchine, impianti di produzione, energia e miniere, società di pubblicità |
| Localizzazione dello showroom: | Canada, Regno Unito, Stati Uniti, Italia, Francia, Germania, Brasile, Perù, Messico, Russia, Spagna, | Componenti fondamentali: | FANUC |
| Velocità di alimentazione rapida ((m/min): | 24/24/24 | Port: | Porti della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione orizzontale della serie HMC è un centro di lavorazione orizzontale CNC controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | HMC630 |
Struttura della macchina | / | Tipo T positivo |
Capacità | ||
Viaggio sull'asse X | mm | 1100 |
Viaggio sull'asse Y | mm | 800 |
Viaggio sull'asse Z | mm | 1100 |
Tabella (asse B) | ||
Torsione del servomotore dell'asse B (FANUC) | / | Bis22 |
Dimensioni della tabella | mm | 630×630 |
Numero della tabella | pcs | 1 |
Indicizzazione delle tabelle | ° | 1°×360 |
Scalature in T (numero/larghezza/altezza) | / | 5-18-100 |
Velocità di rotazione del tavolo | rpm | 16.6 |
Capacità di carico | kg | 1500 |
Forza di blocco (35 kg / cm2) | kg/m | 5000 |
Fusoliera | ||
Distanza tra il centro dello spinello e il tavolo | mm | 50-850 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 125-1225 |
Conico di fusione | / | BT2 - - - - - - - - - - - - - - - - |
Velocità del mandrino | rpm | 6000 |
Potenza del motore principale | kW | 15/18.5 |
3 assi (X/Y/Z) | ||
Servomotore a asse X/Y/Z (FANUC) | / | Bis30/bis30/bis30 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/24 |
Tipo di rotaie per asse X/Y/Z | - | X/Z: lineare/Y: scorrevole |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.005 |
Precisione di posizionamento dell'asse B | " | ± 10" |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 5 |
Peso massimo dello strumento | kg | 18 |
Diametro massimo dello strumento | mm | Φ112/Φ200 |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 40 |
La pressione dell'aria richiede | kg/cm2 | 8 |
Peso della macchina | kg | 12000 |
Dimensione complessiva (LxWxH) | mm | 4860 × 3600 × 3460 |
Sistema CNC | / | FANUC |
√ Sistema CNC FANUC 0i MF √ X/Z: rotaie lineari, Y: rotaie scorrevoli √ Taiwan BT50 mandrino, 6000 giri/min √ Tavola rotante NC di Taiwan (asse B) √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.

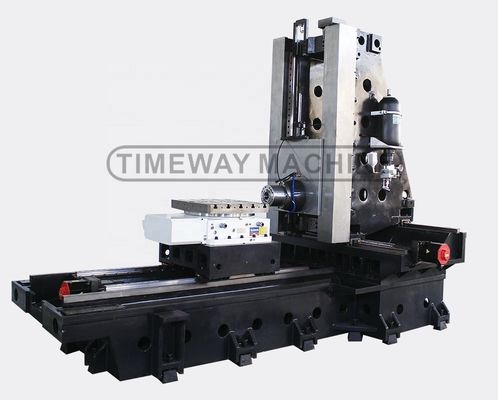

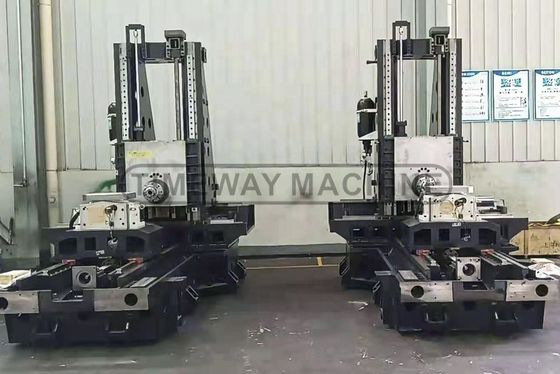

>> Adotta la struttura positiva della macchina di tipo T.
>> L'asse X/Z adotta le rotaie guida lineari a rullo per carico pesante Taiwan HIWIN e la vite a sfera HIWIN.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.- E' un'altra cosa.

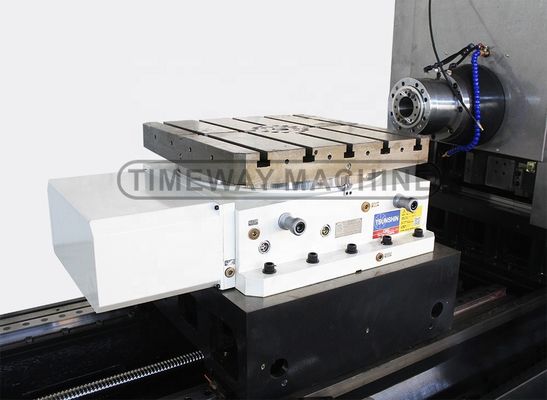

>> Asse B: Taiwan 1° NC tavolo rotante viene fornito di serie, il cliente può scegliere 0,001° NC tavolo rotante.
>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.

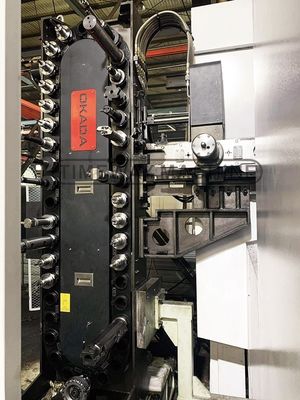

>> Scegliere Taiwan BT50 magazzino per attrezzi a catena (40 attrezzi ATC), conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.
>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione orizzontale CNC.
>> Il sistema CNC FANUC giapponese è di serie.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Perché scegliere noi
Interferometro laser Renishaw per centro di lavorazione CNC verticale:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
