Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
 |

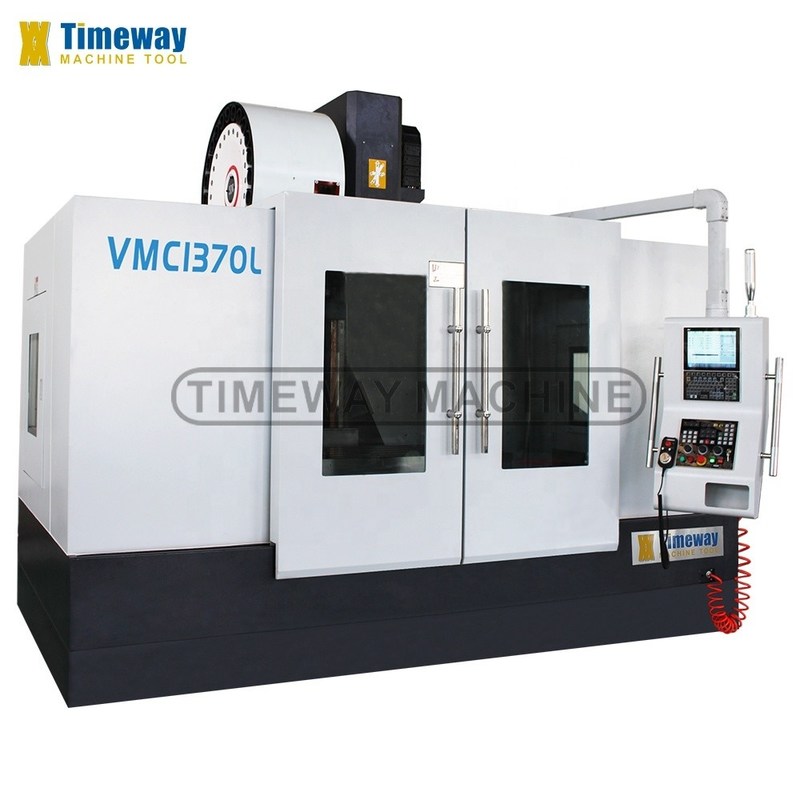

Tipo disco ATC 1360x700mm VMC Centro di lavorazione verticale per macchine di fresatura CNC ad uso pesante
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $120,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in pallet o in legno |
| Capacità di alimentazione: | 100 set/set al mese |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Dimensione ((L*W*H): | 3820 x 2600 x 3100 mm | Peso (T): | 10 T |
| Dimensione della tavola (mm): | 1360x700 | Sistema di controllo CNC: | FANUC |
| Numero di assi: | 3 | Viaggio del tavolo (X) (mm): | 1300 |
| Viaggio della tavola (Y) (mm): | 700 | Viaggio della tavola (Z) (mm): | 700 |
| Accuratezza di posizionamento (mm): | ± 0.008 | Ripetibilità (X/Y/Z) (mm): | ±0.006 |
| Distanza di velocità del mandrino (rpm): | 1 - 6000 giri/m | Potenza del motore a fusione ((kW): | 15/18.5 |
| Max. Table Load (chilogrammi): | 1200 kg | Velocità di avanzamento (mm/min): | 1 - 10000 mm/min |
| Min. Tempo di cambio utensile: | 3 | Capacità del magazzino degli attrezzi: | 24 |
| Punti chiave di vendita: | Produzione flessibile | Garanzia: | 1 anno |
| Voltaggio: | Requisiti del cliente | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Colore della macchina: | Come contratto |
| Macchine a T-slot: | 5-18-152.5 | Ferrovie dell'asse X/Y: | Ferrovie lineari a rulli |
| Ferrovia dell'asse Z: | Rotaia di scorrimento | Tipo di macchina: | Centro di lavorazione CNC su larga scala |
| Modalità di controllo: | Sistema CNC | Stile ATC: | Tipo di disco |
| Capacità di ATC: | 24 attrezzi | Sistema di bilanciamento dell'asse Z: | Casting pesante |
| Servizio post-vendita: | Supporto online | Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macc |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Messico, Russia, Spagna, Sudafrica, Ucraina, Uzbekistan, Aust | Velocità di alimentazione rapida ((m/min): | 24/24/15 |
| Componenti fondamentali: | Sistema CNC FANUC | Port: | Porto della Cina |
Descrizione di prodotto
Acquisti in un unico punto vendita
Puoi cliccare sull'immagine per visualizzare i prodotti che ti interessano
Descrizione dei prodotti
Applicazioni del centro di lavorazione verticale CNC:
La fresatrice verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Specificità | Unità | VMC1370L |
Tipo di guida dell'asse X/Y/Z | / | X/Y: rotaia lineare, Z: rotaia scorrevole |
Capacità | ||
Viaggio sull'asse X | mm | 1300 |
Viaggio sull'asse Y | mm | 700 |
Viaggio sull'asse Z | mm | 700 |
Tabella | ||
Dimensioni della tabella | mm | 1360×700 |
Capacità di carico | kg | 1200 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-152.5 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 140-840 |
Fusoliera | ||
Distanza tra il centro dello spinello e la colonna | mm | 785 |
Conico di fusione | / | BT2 - - - - - - - - - - - - - - - - - |
Velocità del mandrino | r/min | 6000 |
Potenza del motore principale | kW | 15/18.5 |
3 assi (X/Y/Z) | ||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 3/3/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β22/β22/β30 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 24/24/15 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0.008 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0.006 |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 2.4 |
Peso massimo dello strumento | kg | 18 |
Diametro massimo dello strumento | mm | Φ112/Φ200 (vuoto) |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 30 |
La pressione dell'aria richiede | kg/cm2 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | Casting pesante |
Peso della macchina | kg | 10000 |
Dimensione complessiva (LxWxH) | mm | 3820 × 2600 × 3100 |
Sistema CNC | / | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y: rotaie lineari, Z: rotaie scorrevoli √ Taiwan BT50 mandrino, 6000 giri/min √ ATC a disco di Taiwan con 24 attrezzi √ Completo recinto √ Generatore di impulsi manuali (MPG) √ Interfaccia USB e LAN √ lampada da lavoro √ Luce pilota √ sistema di raffreddamento √ sistema di lubrificazione automatico centralizzato √ Spirale di aria √ cannone ad aria √ Fresatura a trave e a scarico √ scambiatore di calore per armadietto elettrico √ Strumenti e cassetta degli attrezzi √ Cuneo e bulloni di livellamento √ Manuale d'uso (inglese) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4° asse _ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto) Fuoco di raffreddamento circolare _ Liquido di raffreddamento attraverso il mandrino (CTS) _ Spindle oil cooler _ Climatizzatore _ Convogliatore di chip a catena - Pistola ad acqua. _ Porta di sicurezza _ Sistema di misurazione utensile _ Sistema di misurazione del pezzo |
Dettagli della macchina
- E' un'altra cosa.
>> La superficie della tavola da lavoro indurita e finemente macinata garantisce un'elevata rigidità.
>> Opzionale Taiwan TJR NC tavolo rotante per il 4° asse per la lavorazione di pezzi rotondi, e realizzare il collegamento a 4 assi.
- E' un'altra cosa.

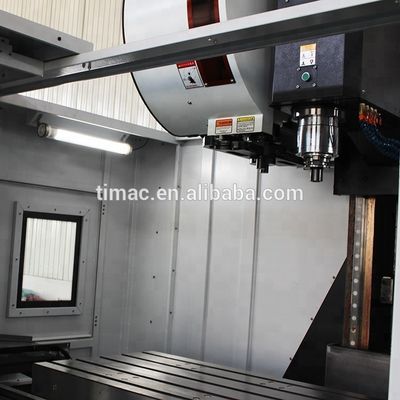

>> Un grande spazio di lavoro può soddisfare i requisiti di lavorazione di pezzi di diverse dimensioni.
>> La copertura telescopica in acciaio inossidabile può proteggere efficacemente le vie di guida della macchina e la vite a sfera dai danni.
- E' un'altra cosa.

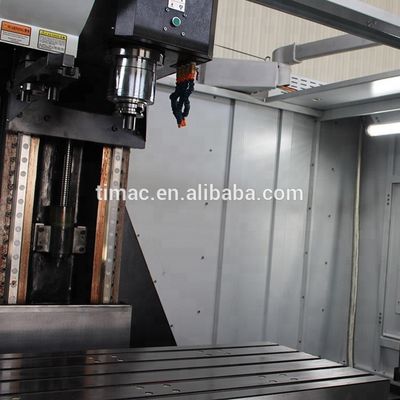

>> L'asse Y adotta 4 binari di supporto e 4 binari di guida lineare a rulli, grande capacità di carico.
- E' un'altra cosa.

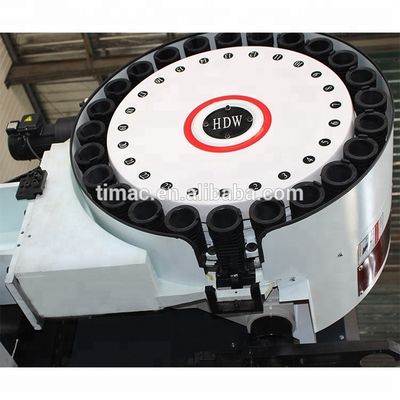

>> Scegliere Taiwan BT40 rivista di strumenti a disco, conalta concentricità, basso rumore, rapida modifica degli utensili, alta precisione, lunga durata.
- E' un'altra cosa.

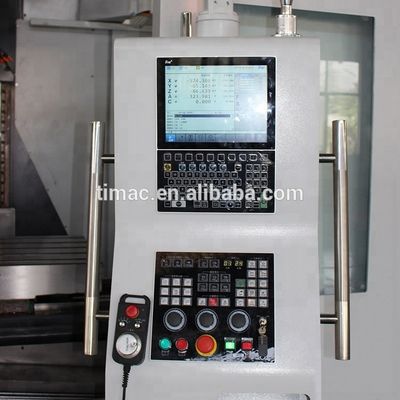

>> Il sistema CNC stabile garantisce tutte le prestazioni di lavoro del centro di lavorazione verticale CNC.
>> Il sistema CNC FANUC è di serie perEsportazione all'estero.
- E' un'altra cosa.
>> Convogliatore a chip a catena è opzionale.
Feedback dei clienti
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei prodotti
Mostre:
Dalla fondazione del Ministero del Commercio Estero, abbiamo partecipato a varie mostre nazionali e internazionali come la Fiera d'Autunno di Canton, la Mostra di Pechino,Mostra di Shanghai, Mosca, Etiopia e Russia, e hanno mantenuto relazioni amichevoli di cooperazione a lungo termine con i clienti delle mostre.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
Vuoi conoscere maggiori dettagli su questo prodotto
