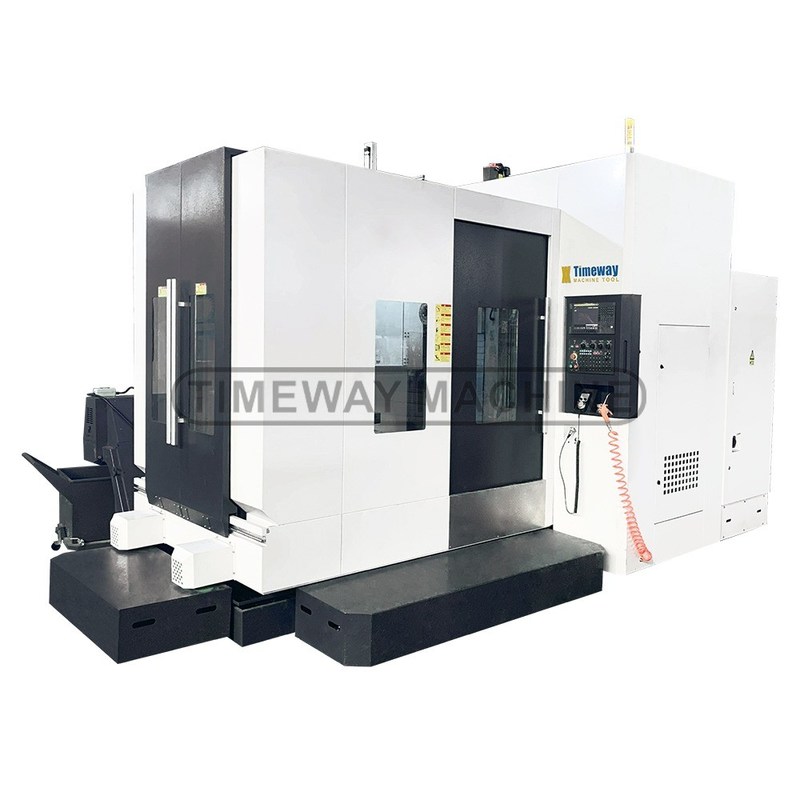

Centrale di lavorazione orizzontale CNC per la lavorazione ad alta precisione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $34,500.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Orizzontale |
| Dimensione ((L*W*H): | 4860*3600*3460 mm | Peso (T): | 8 kg |
| Dimensione della tavola (mm): | 630*630 | Sistema di controllo CNC: | GSK |
| Viaggio del tavolo (X) (mm): | 1200 mm | Viaggio della tavola (Y) (mm): | 800 mm |
| Viaggio della tavola (Z) (mm): | 700 mm | Accuratezza di posizionamento (mm): | 0.01 |
| Ripetibilità (X/Y/Z) (mm): | 0,006 | Distanza di velocità del mandrino (rpm): | 0 - 6000 r.p.m |
| Max. Table Load (chilogrammi): | 800 kg | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Min. Tempo di cambio utensile: | 0.5 | Capacità del magazzino degli attrezzi: | 16, 12, 24 |
| Punti chiave di vendita: | Multifunzione | Garanzia: | 1 anno |
| Voltaggio: | personalizzato | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Capacità di lavorazione: | Cargo medio |
| Scavo a fusione (mm): | 86 | Torsione di taglio: | 4658 N.m |
| Velocità di alimentazione rapida ((mm/min): | 0 - 24000 mm/min | Nome del prodotto: | Centro di lavorazione orizzontale |
| Tipo di macchina: | Centrale di lavorazione orizzontale CNC | Applicazione: | Centro di lavorazione dei metalli |
| Parole chiave: | Cetner per macchine orizzontali | CNC o no: | Sistema CNC |
| Colore: | Requisiti del cliente | dimensione della tavola da lavoro: | 630*630 |
| Asse: | 3 | Percorso dell'asse X: | 1200 |
| Viaggio dell'asse y: | 800 | ||
Descrizione di prodotto
Descrizione del prodotto
Centro di lavorazione orizzontale
Specificità
Specificità | Unità | HMC630A | HMC800 |
Dimensioni indossabili | mm | 630x630 | 800x800 |
Numero del tavolo di lavoro | pcs | 1 | 1 |
Indicizzazione della tabella di lavoro | ° | 00,001° | 00,001° |
Scatena in T della tavola di lavoro (distanza numero-dimensione) | - | 18/5/152.5 | 5/22/165 |
Velocità di rotazione del tavolo da lavoro | rpm | 11.1 | 11.1 |
Capacità di carico della tavola da lavoro | kg | 1000 | 2000 |
Forza di blocco (35 kg/cm2) | kg/m | 4000 | 5000 |
Percorso dell'asse X | mm | 1200 | 1800 |
Percorso dell'asse Y | mm | 810 | 1400 |
Percorso dell'asse Z | mm | 700 | 900 |
Distanza dal centro dello spinello al tavolo da lavoro | mm | -60-740 | -305-1105 |
Distanza dal naso dello spinello al centro di rotazione | mm | 215-880 | 250-1100 |
Conico di fusione | - | BT1 commercio | BT1 commercio |
Velocità massima del mandrino | rpm | 6000 | 6000 |
Stile/stazione ATC | - | 24 (Disc) | 40 (catena) |
Diametro massimo dello strumento | mm | Φ78/Φ125 | Φ125 |
Lunghezza massima dello strumento | mm | 300 | 400 |
Peso massimo dello strumento | kg | 8 | 20 |
Tempo di cambio utensile | seg. | 7 | 7 |
Velocità di alimentazione dell'asse X/Y/Z | mm/min | 1-8000 | 1-8000 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 12/12/12 | 18/12/18 |
Tipo di guida dell'asse X/Y/Z | - | scorrevole | X/Z: lineare/Y: scorrevole |
Accuratezza di posizionamento dell'asse X/Y/Z | mm | 0.01 | 0.015 |
Accuratezza di riposizionamento dell'asse X/Y/Z | mm | 0.006 | 0.008 |
Precisione di posizionamento dell'asse B | seg. | 10" | 10" |
Potenza del motore principale | kW | 15/18.5 | 15/18.5 |
Torsione del motore di alimentazione dell'asse X/Y/Z | NM | 16/18/20 | 26/30/30 |
Torsione del motore di alimentazione dell'asse B | NM | 15 | 20 |
Capacità | KVA | 50 | 50 |
Pressione dell'aria | kg/cm2 | 8 | 8 |
Sistema CNC | - | FANUC | FANUC |
Peso della macchina | kg | 8000 | 12000 |
Dimensioni della macchina (LxWxH) | mm | 4285x3120x3280 | 5800x4800x3800 |
Accessori standard:
√ Sistema CNC FANUC 0i MF√ X/Y: rotaie lineari, Z: rotaie scorrevoli
√ Taiwan spindle BT40, 8000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
√ Taiwan spindle BT40, 8000 giri/min
√ ATC a disco di Taiwan con 24 attrezzi
√ Completo recinto
√ Generatore di impulsi manuali (MPG)
√ Interfaccia USB e LAN
√ lampada da lavoro
√ Luce pilota
√ sistema di raffreddamento
√ sistema di lubrificazione automatico centralizzato
√ Spirale di aria
√ cannone ad aria
√ Fresatura a trave e a scarico
√ scambiatore di calore per armadietto elettrico
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
Accessori opzionali:
_MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo
_ 4° asse
_ Fuso a propulsione diretta (10000, 12000, 15000 giri al minuto)
Fuoco di raffreddamento circolare
_ Liquido di raffreddamento attraverso il mandrino (CTS)
_ Spindle oil cooler
_ Climatizzatore
_ Convogliatore di chip a catena
- Pistola ad acqua.
_ Porta di sicurezza
_ Sistema di misurazione utensile
_ Sistema di misurazione del pezzo

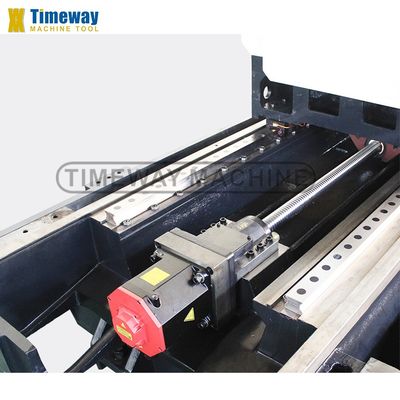

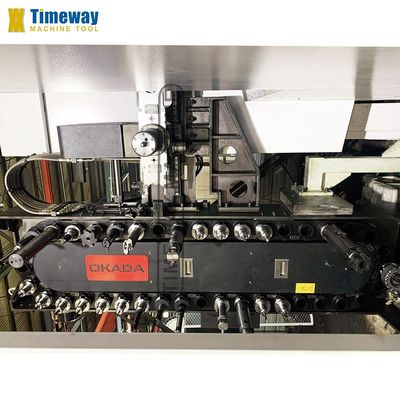

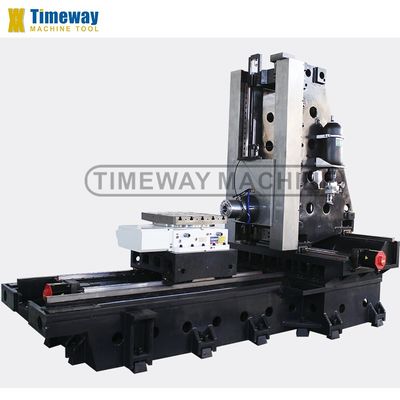

Immagini dettagliate
Profilo aziendale
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel campo delle macchine utensili. La nostra fabbrica è stata fondata nel 2014.fabbrica e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione di stampi, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc.,vendendo più di 60 paesi e regioni in patria e all'estero.
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel campo delle macchine utensili. La nostra fabbrica è stata fondata nel 2014.fabbrica e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione di stampi, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc.,vendendo più di 60 paesi e regioni in patria e all'estero.
Raccomandare prodotti
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1, alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D: Avete QC o norme di sicurezza per i vostri macchinari?
R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D: Qual è il MOQ?
A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)
D: Che dire delle condizioni di pagamento?
A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D: Che ne dici della garanzia?
A: Il periodo di garanzia è di un anno dopo la consegna.
