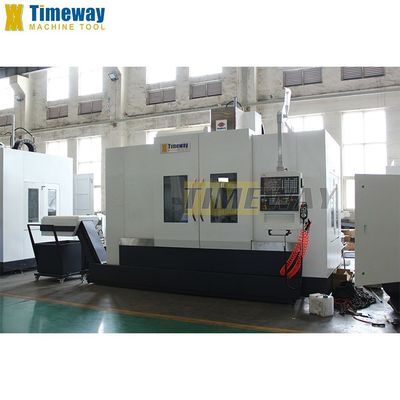

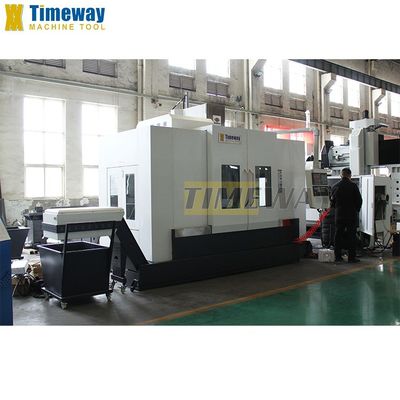

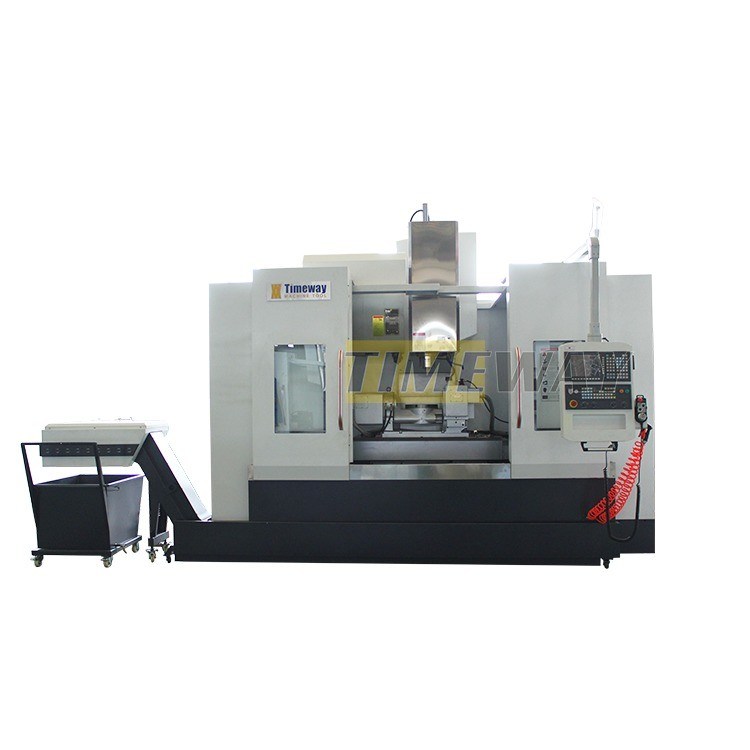

BT50 Fresciatrice CNC a 4 assi VMC1160G per centro di lavorazione verticale
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $50,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 commercio |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Peso (T): | 6200 chilogrammi | Dimensione della tavola (mm): | 1360*700 |
| Sistema di controllo CNC: | FANUC | Viaggio del tavolo (X) (mm): | 1100 |
| Viaggio della tavola (Y) (mm): | 600 | Viaggio della tavola (Z) (mm): | 600 |
| Accuratezza di posizionamento (mm): | ±0.003 | Ripetibilità (X/Y/Z) (mm): | ±0.001 |
| Distanza di velocità del mandrino (rpm): | 0 - 8000 giri/h | Max. Table Load (chilogrammi): | 800 kg |
| Velocità di avanzamento (mm/min): | 0 - 3600 mm/min | Min. Tempo di cambio utensile: | 0.5 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Automatico, prezzo competitivo, alta precisione, facile da usare |
| Garanzia: | 1 anno | Tipo di commercializzazione: | Nuovo prodotto 2024 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Capacità di lavorazione: | Cargo medio |
| Scavo a fusione (mm): | 0 | Torsione di taglio: | 12 N.M |
| Velocità di alimentazione rapida ((mm/min): | 0 - 2400 mm/min | Nome del prodotto: | Centrale di lavorazione CNC verticale a 3 assi |
| Tipo di macchina: | Centro di lavorazione verticale | Modello: | VMC1160G |
| Colore: | richiesta dei clienti | Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) |
| Velocità dello spinello: | 8000 giri/min | dimensione della tavola da lavoro: | 1200*600 mm |
| Servizio post-vendita: | 1 anno | Tipo di guida: | X/Y:lineare;Z:scorrente |
| Capacità di carico: | 800 kg | ||
Descrizione di prodotto
Descrizione dei prodotti
Centrale di lavorazione verticale CNC a 4 assi
Dimensioni del tavolo:1200 × 600 mm
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
Parametro tecnico
Specificità | Unità | VMC1160G |
Tipo di guida dell'asse X/Y/Z | / | Ferrovie lineari |
Capacità | ||
Viaggio sull'asse X | mm | 1100 |
Viaggio sull'asse Y | mm | 600 |
Viaggio sull'asse Z | mm | 600 |
Tabella | ||
Dimensioni della tabella | mm | 1200×600 |
Capacità di carico | kg | 800 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-100 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 120-720 |
Fusoliera | ||
Distanza tra il centro dello spinello e la colonna | mm | 672 |
Conico di fusione | / | BT2 - - - - - - - - - - - |
Velocità del mandrino | r/min | 8000 |
Potenza del motore principale | kW | Il Signore, 15/11 |
3 assi (X/Y/Z) | ||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 3/3/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β22/β22/β22 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 36/36/36 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0,003/300 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0,003/300 |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 1.4 |
Peso massimo dello strumento | kg | 8 |
Diametro massimo dello strumento | mm | Φ78/Φ120 (vuoto) |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 25 |
La pressione dell'aria richiede | kg/cm2 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | Bilancio dell'azoto |
Peso della macchina | kg | 6200 |
Dimensione complessiva (LxWxH) | mm | 3200 × 2560 × 2960 |
Sistema CNC | / | FANUC/MITSUBISHI |
Immagini dettagliate

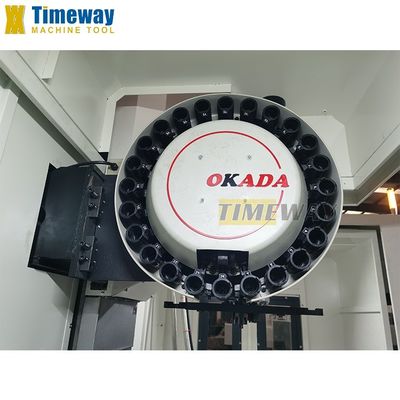

Taiwan TOOL MAGAZINE
1. Standard con Taiwan 24 magazzino attrezzi, doppio braccio chiusura per fare uno scambio veloce.
Tempo di cambio utensile solo 3 secondi.
2Marchio: OKADA

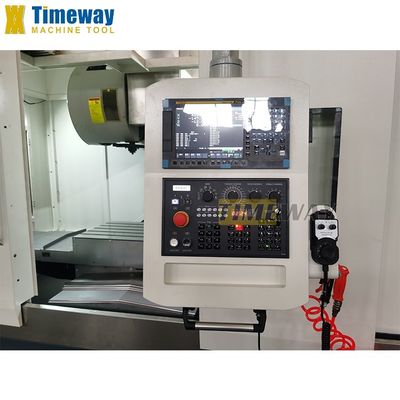

Sistema di controllo
Controller CNC: KND,GSK, HNC ((Cina),SIEMENS, FANUC;
Diversi sistemi CNC a scelta dei clienti.
TAIWAN SPINDLE di precisione
Vibrazioni minori, combinazione più forte
1. la conicità del fusibile è BT50;2. Velocità di fusione 8000 giri al minuto, può essere ampliata a 10000 giri al minuto o 12000 giri al minuto;
Tavola di lavoro
Il materiale della macchina utensile è HT300 in ghisa di alta qualità ad alta resistenza, con elevata resistenza alla trazione e elevata precisione dimensionale.aumento della rigidità e della rigidità Buona resistenza all'usura e lunga durata di vita.

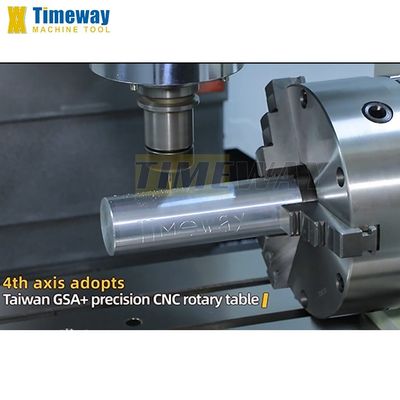

4 ASSI WRING+CNC ROTARY TABLE
La torsione del 4° asse e la tavola rotante NC sono facoltative.
5 ASSI WRING+CNC ROTARY TABLE
La configurazione specifica può essere personalizzata in base alle esigenze del cliente.
TAIWAN Precisione lineare
1. Taiwan rotaia lineare guida ad alta velocità, precisione di posizionamento può raggiungere classe μm
2Marchio: HIWIN o PMI
2Marchio: HIWIN o PMI
SCHNEIDER COMPONENTI ELETTRICHI
1. con componenti elettrici di sicurezza Schneider
2. tappo rapido come standard
INCLUSO completo
L'alloggiamento completo e' standard.
Tipo di catena
Convogliatore a chip a catena è opzionale.
Accessori
*Controller CNC: KND,GSK, HNC (Cina),SIEMENS, FANUC; *24 ATC attrezzatura (tipo disco); *Fatto completo; * Spindle centro aria esplosione; *Lampa di lavoro; *Lampa pilota; *Interfaccia USB e LAN; *Generatore di impulsi manuali (MPG); * Sistema di lubrificazione automatico centralizzato. *Sistema di raffreddamento. *Scambiatore di calore per armadio elettrico; * blocchi e bulloni di livellamento; *Cassa attrezzi e attrezzi; * IWIN guida la mosca; * Manuale operativo (in inglese) | · Torsione del 4° asse · Tavola rotante NC · Fusole a propulsione diretta · ugello circolare del liquido di raffreddamento · Liquido di raffreddamento attraverso spindle (CTS) · raffreddatore dell'olio a fusione · Climatizzatore per armadietto elettrico · Sistema di misurazione automatico · Trasportatore a scheletro a vite · Convogliere a chip a catena · Porta di sicurezza · scrematore di olio |
