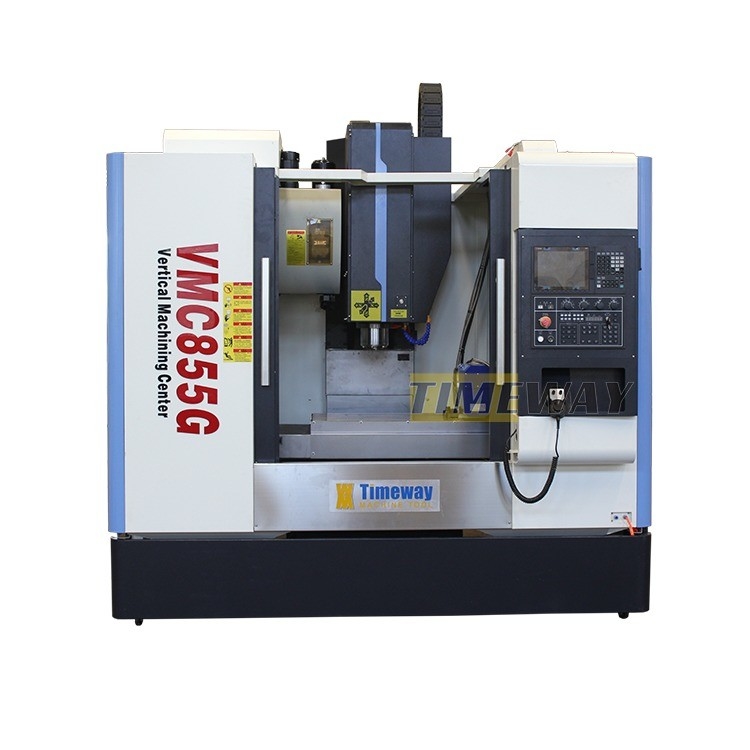

VMC850G Centro di lavorazione CNC a 5 assi con alta precisione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $80,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Condizione: | Nuovo | Taper a fusione: | BT1 politica agricola |
|---|---|---|---|
| Numero di spine: | Non sposato | Tipo: | Verticale |
| Peso (T): | 4200 kg | Dimensione della tavola (mm): | 1000x500 |
| Sistema di controllo CNC: | FANUC | Viaggio del tavolo (X) (mm): | 800 |
| Viaggio della tavola (Y) (mm): | 500 | Viaggio della tavola (Z) (mm): | 500 |
| Accuratezza di posizionamento (mm): | ±0.003 | Ripetibilità (X/Y/Z) (mm): | ±0.001 |
| Distanza di velocità del mandrino (rpm): | 0 - 8000 giri/h | Max. Table Load (chilogrammi): | 500 kg |
| Velocità di avanzamento (mm/min): | 0 - 4800 mm/min | Min. Tempo di cambio utensile: | 0.5 |
| Capacità del magazzino degli attrezzi: | 24 | Punti chiave di vendita: | Automatico, prezzo competitivo, alta precisione, facile da usare |
| Garanzia: | 1 anno | Tipo di commercializzazione: | Nuovo prodotto 2024 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Capacità di lavorazione: | Cargo medio |
| Scavo a fusione (mm): | 0 | Torsione di taglio: | 12 N.M |
| Velocità di alimentazione rapida ((mm/min): | 0 - 2400 mm/min | Nome del prodotto: | Centrale di lavorazione CNC verticale a 3 assi |
| Tipo di macchina: | Centro di lavorazione verticale | Modello: | VMC850G |
| Colore: | richiesta dei clienti | Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) |
| Velocità dello spinello: | 8000 giri/min | dimensione della tavola da lavoro: | 1000*500mm |
| Servizio post-vendita: | 1 anno | Tipo di guida: | X/Y:lineare;Z:scorrente |
| Capacità di carico: | 500 kg | ||
Descrizione di prodotto
Descrizione dei prodotti
Centrale di lavorazione CNC a 5 assi con tavolo rotativo
Centri di lavorazione verticali Macchine CNC per la fresatura
Applicazioni del centro di lavorazione verticale:
Il centro di lavorazione verticale della serie VMC è un centro di lavorazione verticale controllato da CNC (dispositivo di controllo numerico al computer) e che esegue la lavorazione del taglio.per la lavorazione di macchine per la lavorazione del carbone■ può risolvere la lavorazione di parti complesse, precise, di piccoli lotti e di varie varietà.
Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
Equipaggiato con il 4° asse per la lavorazione di pezzi rotondi.
Equipaggiato con un tavolo rotante NC tipo culla a asse B+C.
Equipaggiato con tavolo rotante NC dell'asse A+C.
Equipaggiato con testa girevole (asse B) + tavolo rotante NC (asse C).
Parametro tecnico
Specificità | Unità | VMC850G |
Tipo di guida dell'asse X/Y/Z | / | Ferrovie lineari |
Capacità | ||
Viaggio sull'asse X | mm | 800 |
Viaggio sull'asse Y | mm | 500 |
Viaggio sull'asse Z | mm | 500 |
Tabella | ||
Dimensioni della tabella | mm | 1000×500 |
Capacità di carico | kg | 500 |
Scalature in T (numero/larghezza/altezza) | mm | 5-18-100 |
Distanza tra il naso del mandrino e il centro del tavolo | mm | 110-610 |
Fusoliera | ||
Distanza tra il centro dello spinello e la colonna | mm | 524 |
Conico di fusione | / | BT2 - - - - - - - - - - - |
Velocità del mandrino | r/min | 8000 |
Potenza del motore principale | kW | 7.5/11 |
3 assi (X/Y/Z) | ||
Potenza del servomotore a asse X/Y/Z (MITSUBISHI) | kW | 2/2/3 |
Servomotore a asse X/Y/Z (FANUC) | Nm | β12/β12/β22 |
Velocità di alimentazione rapida per asse X/Y/Z | m/min | 48/48/48 |
Velocità di alimentazione dell'asse di taglio X/Y/Z | mm/min | 0-10000 |
Accuratezza | ||
Accuratezza di posizionamento dell'asse X/Y/Z | mm | ± 0,003/300 |
Accuratezza del posizionamento ripetuto dell'asse X/Y/Z | mm | ± 0,003/300 |
Maggiornale degli attrezzi (ATC) | ||
Stile ATC | / | Dischi |
Capacità ATC | attrezzi | 24 |
Tempo di cambio utensile (da utensile a utensile) | seg. | 1.4 |
Peso massimo dello strumento | kg | 8 |
Diametro massimo dello strumento | mm | Φ78/Φ120 (vuoto) |
Lunghezza massima dello strumento | mm | 300 |
Altri | ||
Fornitore di alimentazione | KVA | 20 |
La pressione dell'aria richiede | kg/cm2 | 6-8 |
Sistema di bilanciamento dell'asse Z | / | - No, no. |
Peso della macchina | kg | 4200 |
Dimensione complessiva (LxWxH) | mm | 2800 × 2250 × 2600 |
Sistema CNC | / | FANUC/MITSUBISHI |
Immagini dettagliate
Taiwan TOOL MAGAZINE
1. Standard con Taiwan 24 magazzino attrezzi, doppio braccio chiusura per fare uno scambio veloce.
Tempo di cambio utensile solo 3 secondi.
2Marchio: OKADA
Sistema di controllo
Controller CNC: KND,GSK, HNC ((Cina),SIEMENS, FANUC;
Diversi sistemi CNC a scelta dei clienti.
TAIWAN SPINDLE di precisione
Vibrazioni minori, combinazione più forte
1. la conicità del fusibile è BT50;2. Velocità di fusione 8000 giri al minuto, può essere ampliata a 10000 giri al minuto o 12000 giri al minuto;
Tavola di lavoro
Il materiale della macchina utensile è HT300 in ghisa di alta qualità ad alta resistenza, con elevata resistenza alla trazione e elevata precisione dimensionale.aumento della rigidità e della rigidità Buona resistenza all'usura e lunga durata di vita.
4 ASSI WRING+CNC ROTARY TABLE
La torsione del 4° asse e la tavola rotante NC sono facoltative.
5 ASSI WRING+CNC ROTARY TABLE
La configurazione specifica può essere personalizzata in base alle esigenze del cliente.
TAIWAN Precisione lineare
1. Taiwan rotaia lineare guida ad alta velocità, precisione di posizionamento può raggiungere classe μm
2Marchio: HIWIN o PMI
2Marchio: HIWIN o PMI
SCHNEIDER COMPONENTI ELETTRICHI
1. con componenti elettrici di sicurezza Schneider
2. tappo rapido come standard
INCLUSO completo
L'alloggiamento completo e' standard.
Tipo di catena
Convogliatore a chip a catena è opzionale.
Accessori
*Controller CNC: KND,GSK, HNC (Cina),SIEMENS, FANUC; *24 ATC attrezzatura (tipo disco); *Fatto completo; * Spindle centro aria esplosione; *Lampa di lavoro; *Lampa pilota; *Interfaccia USB e LAN; *Generatore di impulsi manuali (MPG); * Sistema di lubrificazione automatico centralizzato. *Sistema di raffreddamento. *Scambiatore di calore per armadio elettrico; * blocchi e bulloni di livellamento; *Cassa attrezzi e attrezzi; * IWIN guida la mosca; * Manuale operativo (in inglese) | · Torsione del 4° asse · Tavola rotante NC · Fusole a propulsione diretta · ugello circolare del liquido di raffreddamento · Liquido di raffreddamento attraverso spindle (CTS) · raffreddatore dell'olio a fusione · Climatizzatore per armadietto elettrico · Sistema di misurazione automatico · Trasportatore a scheletro a vite · Convogliere a chip a catena · Porta di sicurezza · scrematore di olio |
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei prodotti
Mostre:
Dalla fondazione del Ministero del Commercio Estero, abbiamo partecipato a varie mostre nazionali e internazionali come la Fiera d'Autunno di Canton, la Mostra di Pechino,Mostra di Shanghai, Mosca, Etiopia e Russia, e hanno mantenuto relazioni amichevoli di cooperazione a lungo termine con i clienti delle mostre.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
