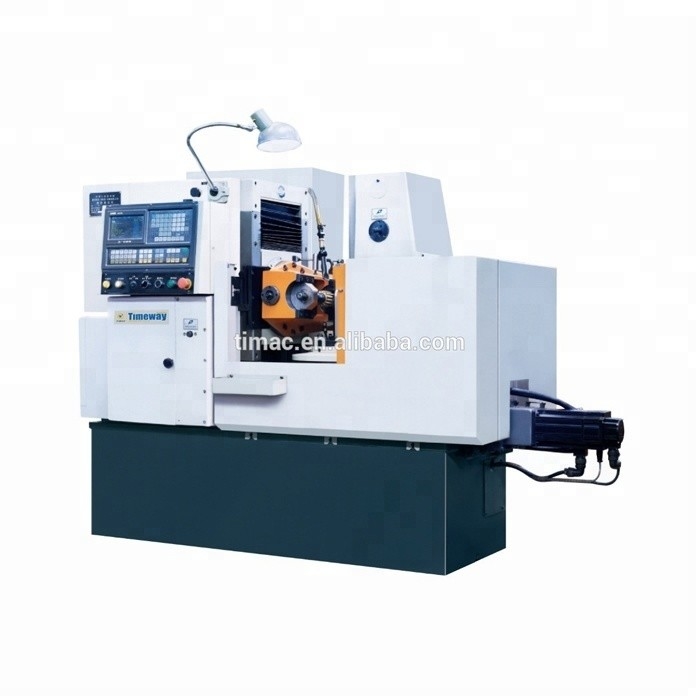

Macchine per la lavorazione di ingranaggi CNC GH-200CNC1/2 per Max. Modulo di ingranaggi da 4 mm e pezzi fino a 200 mm

Macchine per la lavorazione di ingranaggi CNC di piccolo tipo (asse X e asse Z)

GH-200CNC1 GH-200CNC2

Riassunto della macchina
Il modello GH-200CNC1 è una macchina a ingranaggi a un asse CNC uno, il suo asse di controllo: asse X - movimento di alimentazione radiale.È progettato per il taglio degli ingranaggi cilindrici e elicoidali e delle ruote a vermi con metodo di alimentazione automatico, ecc. Il tavolo di lavoro della macchina adotta un ingranaggio a vermi a doppio avvio, in modo da avere un'elevata efficienza.come motocicli e minibus per la produzione a serie con metodo di lavoro a ciclo automatico, nonché solo una singola configurazione durante il taglio del pezzo.
Il modello GH-200CNC2 macchina di ingranaggi è di 2-asse CNC uno, i suoi assi di controllo: X-asse - movimento di alimentazione radiale, Z-asse movimento di alimentazione. È progettato per tagliare spinta cilindrica e ingranaggi elicoidali,coronamento e ingranaggi leggermente conici e ruote a vermi con metodo di alimentazione radiale, ecc.

Prestazioni e caratteristiche
1Con la progettazione verticale, il tavolo di lavoro può muoversi come movimento di alimentazione radiale.
2Il sistema elettrico adotta il sistema CNC GSK 980TD.
3Le valvole modulari disponibili da Northman hanno un'elevata affidabilità e un basso tasso di guasti, in modo da essere convenienti per diagnosticare i guasti e mantenere il sistema idraulico.
4La tavola di lavoro è dotata di un verme a doppio avvio come ingranaggio indice, adatto per tagliare il pezzo con meno denti.
5. Il mandrino della piattaforma adotta una lubrificazione circolante per garantire una lubrificazione sufficiente e affidabile per il cuscinetto del mandrino al fine di prolungare la loro vita utile.Nel frattempo l'olio circolante può rimuovere rapidamente il calore causato dal funzionamento dello spinello per garantire un'alta precisione di rotazione per lo spinello.

Appendici speciali
Fabbricazione di apparecchi idraulici, arbori del pezzo di lavoro, centro attivo, testa di piattaforma di cambio, testa di piattaforma tangenziale è disponibile per GH-200CNC1, angolo di rotazione della testa di rotazione a destra: 45 °, sinistra:30 °.
Commenti
Apparecchiature standard: macchina principale, un set di ingranaggi di cambio standard, un set di attrezzi speciali, arbor di piattaforma di Φ22 e Φ27, uno per ciascuno.

Parametri tecnici

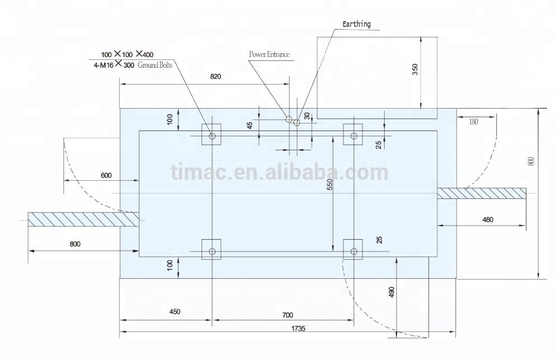

Piano di fondazione
