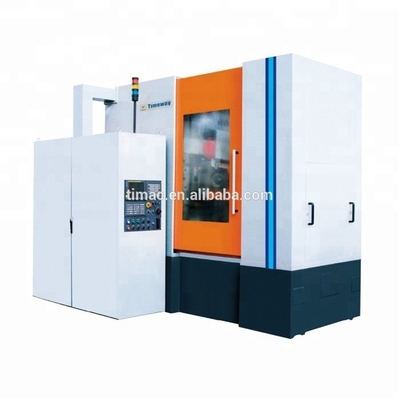

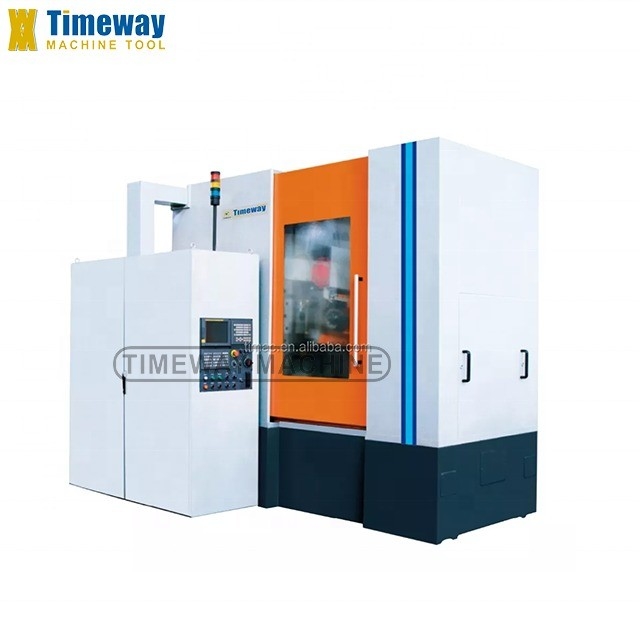

17500 kg CNC High Speed Gear Hobbing Machine con 700 giri al minuto di velocità del fuso di hobbing
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timac |
| Certificazione: | ISO9001 CE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $150,000.00/sets 1-2 sets |
| Imballaggi particolari: | Palette di legno o custodia di legno |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| CNC o no: | Cnc | Condizione: | Nuovo |
|---|---|---|---|
| Tipo: | Macchina fresante dell'ingranaggio | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Prodotto caldo 2019 |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore |
| Voltaggio: | 380V/50Hz | Dimensione ((L*W*H): | Come situazione attuale |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Peso (kg): | 17500 | Potenza (kW): | 18 |
| Industria applicabile: | Fabbrica, officine riparazioni del macchinario, altra | Localizzazione dello showroom: | Egitto, Italia, India, Russia, Cile, Colombia, Sudafrica, Malesia |
| Tipi di trattamento: | Metalli per la trasformazione degli ingranaggi | Modulo massimo degli ingranaggi: | 12 mm |
| Velocità massima della tavola da lavoro: | 35rpm | Velocità del mandrino: | 700rpm |
| Numero dei denti: | 6-600 | Mass. diametro e lunghezza del gommone: | 170*230 mm |
| Sistema di controllo: | Sistema CNC FANUC 18i | Diametro massimo del pezzo da lavorare: | 400 mm |
| Peso: | 17500 kg | Port: | Porto della Cina |
Descrizione di prodotto
Descrizione dei prodotti
Performance e caratteristiche:
1. la macchina è composta da 6 assi con 4 assi coordinati.
Asse A - movimento di rotazione della testa dell'ormeggio;
Asse B - movimento rotativo del mandrino dell'orlo;
Asse C - movimento rotativo del tavolo da lavoro;
asse X - movimento dell'alimentazione radiale;
Asse Y - movimento tangenziale dell'alimentazione;
Asse Z - movimento dell'alimentazione assiale;
Quattro assi di comando coordinati: assi B, C, X e Z.
1. la macchina è composta da 6 assi con 4 assi coordinati.
Asse A - movimento di rotazione della testa dell'ormeggio;
Asse B - movimento rotativo del mandrino dell'orlo;
Asse C - movimento rotativo del tavolo da lavoro;
asse X - movimento dell'alimentazione radiale;
Asse Y - movimento tangenziale dell'alimentazione;
Asse Z - movimento dell'alimentazione assiale;
Quattro assi di comando coordinati: assi B, C, X e Z.
2. eseguire movimenti di compensazione indice e differenziale da cassetta elettronica di ingranaggi (EGB).
3. può essere eseguita la cottura ad alta velocità per veicoli pesanti con cottura ad alta velocità multi-avvio.
4La funzione di diagnosi dei guasti è disponibile.
5. Protezione da ritiro rapido; in caso di spegnimento o di errore, ritirare sincronicamente e rapidamente la piastra per evitare collisioni.
6- Progettazione di costruzione compatta per risparmiare spazio; disposizione ragionevole per un facile utilizzo.
7La costruzione a doppia parete, rinforzata da costole e simmetrica del letto e della colonna garantisce una distribuzione termica stabile della macchina.
8. per lo spinello viene utilizzato un motore a fusione alternata di grande potenza; per la trasmissione viene adottato un ingranaggio elicoidale ad alta precisione;il meccanismo di eliminazione della distanza di separazione di un dente è posizionato alla fine della catena di trasmissione;.
9. Un cuscinetto a fusione speciale viene utilizzato per sostenere il fusione della piattaforma, una guida inserita in acciaio e una guida rettangolare ampia sono utilizzate per lo scivolamento, garantendo così alla macchina un'elevata rigidità,buona capacità anti-vibrazione e precisione stabile.
10Equipaggiato con sistema di cambio rapido e dispositivo di fissaggio automatico dell'arbor e monitoraggio automatico e dispositivo di allarme per il sovraccarico del mandrino.
11. cuscinetti di super precisione sono utilizzati per sostenere spindle worktable, super precisione cinese brevetto doppio worm ingranaggi sistema sono utilizzati per worktable per effettuare trasmissione senza scarto,un cilindro di fissaggio è posizionato in fondo al tavolo da lavoro.
12- i componenti ingombranti sono di doppia parete, di costruzione simmetrica e rinforzata da costole,aumentare notevolmente la rigidità della macchina in modo da soddisfare le esigenze di alta velocità e pesante-duty hobbing.
13I chip vengono rapidamente evacuati dal letto della macchina da un dispositivo di lavaggio automatico dei chip.il liquido di raffreddamento viene raffreddato da un frigorifero ad olio e circola simmetricamente tra il letto della macchina e il serbatoio di liquido di raffreddamento disposto all'esterno.
14Un'arrangiamento ragionevole delle linee e dei cavi garantisce l'affidabilità del sistema CNC.
15- sistemi idraulici, di lubrificazione e di raffreddamento separati con frigoriferi ad olio.
16Programmazione dei parametri.
3. può essere eseguita la cottura ad alta velocità per veicoli pesanti con cottura ad alta velocità multi-avvio.
4La funzione di diagnosi dei guasti è disponibile.
5. Protezione da ritiro rapido; in caso di spegnimento o di errore, ritirare sincronicamente e rapidamente la piastra per evitare collisioni.
6- Progettazione di costruzione compatta per risparmiare spazio; disposizione ragionevole per un facile utilizzo.
7La costruzione a doppia parete, rinforzata da costole e simmetrica del letto e della colonna garantisce una distribuzione termica stabile della macchina.
8. per lo spinello viene utilizzato un motore a fusione alternata di grande potenza; per la trasmissione viene adottato un ingranaggio elicoidale ad alta precisione;il meccanismo di eliminazione della distanza di separazione di un dente è posizionato alla fine della catena di trasmissione;.
9. Un cuscinetto a fusione speciale viene utilizzato per sostenere il fusione della piattaforma, una guida inserita in acciaio e una guida rettangolare ampia sono utilizzate per lo scivolamento, garantendo così alla macchina un'elevata rigidità,buona capacità anti-vibrazione e precisione stabile.
10Equipaggiato con sistema di cambio rapido e dispositivo di fissaggio automatico dell'arbor e monitoraggio automatico e dispositivo di allarme per il sovraccarico del mandrino.
11. cuscinetti di super precisione sono utilizzati per sostenere spindle worktable, super precisione cinese brevetto doppio worm ingranaggi sistema sono utilizzati per worktable per effettuare trasmissione senza scarto,un cilindro di fissaggio è posizionato in fondo al tavolo da lavoro.
12- i componenti ingombranti sono di doppia parete, di costruzione simmetrica e rinforzata da costole,aumentare notevolmente la rigidità della macchina in modo da soddisfare le esigenze di alta velocità e pesante-duty hobbing.
13I chip vengono rapidamente evacuati dal letto della macchina da un dispositivo di lavaggio automatico dei chip.il liquido di raffreddamento viene raffreddato da un frigorifero ad olio e circola simmetricamente tra il letto della macchina e il serbatoio di liquido di raffreddamento disposto all'esterno.
14Un'arrangiamento ragionevole delle linee e dei cavi garantisce l'affidabilità del sistema CNC.
15- sistemi idraulici, di lubrificazione e di raffreddamento separati con frigoriferi ad olio.
16Programmazione dei parametri.
Specificità | Unità | GHS-400CNC6 | GHS-500CNC6 |
Max. Disegno del pezzo da lavoro. | mm | 400 | 500 |
Max. modulo del pezzo da lavorare | mm | 12 | 12 |
Viaggio assiale massimo | mm | 400 | 400 |
Numero di denti | 6-600 | 6-600 | |
Dimensioni massime della piattaforma (diametro, lunghezza) | mm | Φ170*230 | Φ170*230 |
Scavo conico del mandrino | ISO50 | ISO50 | |
Dia del tavolo. | mm | Φ500 | Φ500 |
Max. angolo di rotazione della testa della piattaforma | deg | ± 45 | ± 45 |
Distanza centrale tra la piastra e il tavolo da lavoro | mm | 45-315 | 45-345 |
Distanza tra l'asse della piattaforma e la superficie del tavolo da lavoro | mm | 200-600 | 200-600 |
Distanza tra la superficie centrale e la superficie del tavolo da lavoro | mm | 360-860 | 360-860 |
Viaggio tangenziale massimo (asse Y) | mm | 200 | 200 |
Velocità massima del mandrino (asse B) | rpm | 700 | 700 |
Velocità massima della tavola di lavoro (asse C) | rpm | 35 | 35 |
Viaggio rapido radiale (asse X) | mm/min | 3000 | 3000 |
Viaggio rapido tangenziale (asse Y) | mm/min | 1500 | 1500 |
Viaggio rapido assiale ((asse Z) | mm/min | 3000 | 3000 |
Risoluzione delle coordinate lineari dell'asse CNC | deg. | 0.001 | 0.001 |
Risoluzione delle coordinate rotative dell'asse CNC | deg. | 0.001 | 0.001 |
Potenza del motore principale | kW | 18 | 18 |
Potenza totale | Qua | 55/50 Hz | 55/50 Hz |
Peso della macchina principale | kg | 17500 | 17500 |
Φ40 gruppo di arco della cisterna Dispositivo di serraggio automatico Fabbricazione di apparecchiature per la lavorazione Sistema idraulico Sistema di raffreddamento Sistema di lubrificazione Sistema di lubrificazione misurato Frigoriferi ad olio per liquidi di raffreddamento Frigoriferi per olio idraulico e lubrificante Sistema CNC FANUC 18i 10.4" display a colori Interfaccia RS232 Disco di archiviazione dei dati della macchina Apparecchiature per il trasporto di veicoli Indicazione dell'armadio con condizionatore d'aria Luce di indicazione dello stato della macchina Funzione di comando a doppia mano Interruttore di sicurezza Protezione completamente chiusa Collettore di nebbia di petrolio Convogliatori di chip Carrozzina di chip Pistola di olio a rimozione manuale Acciai per la lavorazione di acciai Strumenti speciali per l'installazione e la regolazione | Sistema CNC SIEMENS 840D Grogrammazione della conversazione uomo-macchina Lavorazione della ruota di verme con metodo tangenziale Fabbricazione di apparecchiature per la lavorazione Funzione di allineamento automatico dei denti Dispositivo di debburazione Funzione di taglio della spline radicale a cono Supporto ausiliario del pezzo da lavorare Assemblaggio opzionale della trave della piastra Componenti commerciali Giappone FANUC 18i o Germania SIEMENS 840D sistema CNC Altri cuscinetti a fusione Taiwan HIWIN vite a sfera Componente idraulico tedesco o statunitense Componente di tenuta della Germania Corea del Sud Germania P+F encoder Inghilterra collettore di nebbia di petrolio Frigoriferi ad olio di Taiwan Sistema di lubrificazione a Nanjing |
