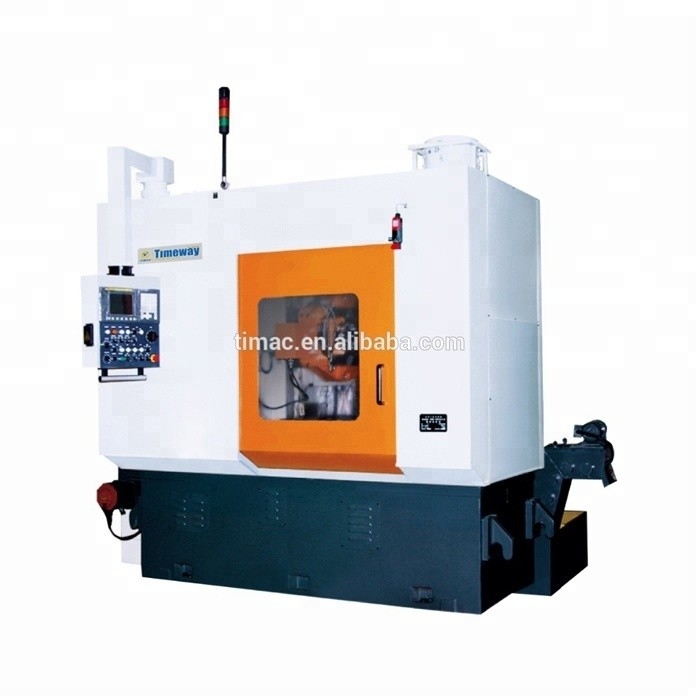

Macchine per la trasformazione degli ingranaggi con controllo CNC FANUC e misurazione automatica del pezzo di lavoro
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TIMAC, TIMEWAY |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $25,000.00/sets 1-2 sets |
| Imballaggi particolari: | Palette di legno o custodia di legno |
| Capacità di alimentazione: | 200 insieme/insiemi per Anno |
|
Informazioni dettagliate |
|||
| CNC o no: | Cnc | Condizione: | Nuovo |
|---|---|---|---|
| Tipo: | Macchina fresante dell'ingranaggio | Ispezione video di uscita: | Fornito |
| Rapporto di prova della macchina: | Fornito | Tipo di commercializzazione: | Prodotto ordinario |
| Garanzia dei componenti principali: | 1 anno | Componenti fondamentali: | Motore, cuscinetto, ingranaggio |
| Voltaggio: | 380V/50Hz | Dimensione ((L*W*H): | 3330*2720*2500 mm |
| Garanzia: | 1 anno | Punti chiave di vendita: | Automazione |
| Peso (kg): | 10000 | Potenza (kW): | 30 |
| Industria applicabile: | Negozi di materiali da costruzione, impianti di produzione, officine di riparazione di macchinari, v | Localizzazione dello showroom: | Stati Uniti, Germania, Vietnam, Brasile, Arabia Saudita, Sudafrica, Kazakistan |
| Modulo massimo degli ingranaggi: | 8 mm | Velocità massima della tavola da lavoro: | 40 giri al minuto |
| Velocità del mandrino: | 120-540 giri al minuto | Max.angolo di rotazione della testa di rotazione: | ± 45° |
| Min. Unità di programmazione: | 0.001 mm | Mass. diametro e lunghezza del gommone: | 160*200 mm |
| Sistema di controllo: | Sistema CNC FANUC | Diametro massimo del pezzo da lavorare: | 320 mm |
| Peso: | 9000 kg/10000 kg | Potenza: | Capacità di potenza 30Kva |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Macchine per la lavorazione di ingranaggi ad alta efficienza CNC
GHX-320CNC4 GHX-320CNC5
Riassunto della macchina
Il modello GHX-320La macchina CNC4 per ingranaggi pesanti è di 4 assi CNC uno. I suoi assi di controllo:
- L'asse X - il movimento dell'alimentazione radiale;
- asse B - movimento rotativo del mandrino della piattaforma;
- Asse C - movimento rotativo del tavolo da lavoro;
- Asse Z - movimento dell'alimentazione;
- Asse Y - spostamento dell'orologio controllato da un motore a corrente alternata;
Il suo comando è coordinato su 4 assi: asse B, C, X e Z.
Il modello GHX-320CNC5 pesante macchina di frenatura per ingranaggi CNC è di 4 assi CNC uno, i suoi 4 assi di controllo coordinato: asse B, C, X e Z. Un ulteriore asse Y - il cambio della piattaforma è controllato da servomotore.Le macchine economiche della serie sono progettate per tagliare ingranaggi cilindrici e elicoidali, ingranaggi a corona o leggermente conici, ecc., e può sopportare una capacità di carico pesante in caso di taglio potente e ad alta velocità.come l'auto, macchine di ingegneria, ecc.
Prestazioni e caratteristiche
1. essendo di struttura verticale, i principali componenti ingombranti come letto e colonna adottano la costruzione a doppia parete con grandi coste rinforzate, rettangolari e ampie guide ricoperte di Teflon,Quindi la macchina ha una costruzione compattaLe linee di guida sono lubrificate automaticamente. Le linee di alimentazione sono dotate di un sistema di trasmissione a catena corta e di elevata precisione.
2Il convertitore di frequenza per spindle drive, il controller CNC, e i componenti idraulici chiave sono tutti da produttori affidabili.
3La macchina con un elevato grado di automazione può funzionare in diversi cicli quadrati, inoltre, i parametri di taglio possono anche essere modificati automaticamente in ogni ciclo quadrato.Può essere utilizzato il metodo di arrampicata o quello convenzionale. Nel frattempo la macchina può tagliare il pezzo di lavoro con l'utilizzo di piattaforma multi-start e velocità di alimentazione più elevata.
4. Sistema di controllo CNC: il sistema FANUC viene utilizzato come standard, il sistema SIEMENS è un alternativo.Variazione della velocità di alimentazione radiale, la selezione di ascesa di piastre convenzionali, le funzioni di spostamento piastre sono disponibili.
5I principali componenti del sistema di controllo sono forniti da società rinomate.
Commenti
Attrezzature standard:macchine principali, gruppi di arco della pignatta Φ32 e Φ40, uno per ciascuno, un set completo di ingranaggi di cambio, strumenti per l'installazione e la regolazione.
Parametri tecnici
| Specificità | Unità | GHX- 320CNC4 | GHX- 320CNC5 |
| Max. Disegno del pezzo da lavoro. | mm | 320 | 320 |
| Modulo massimo | mm | 8 | 8 |
| Numero minimo di denti | 6 | 6 | |
| Unità minima di programmazione | mm | 0.001 | 0.001 |
| Velocità massima della tavola da lavoro | rpm | 40 | 40 |
| Intervallo di velocità del mandrino di incasso (asse B) | rpm | 120-540 | 120-540 |
| Velocità di alimentazione assiale | mm/r | 0.5-4 | 0.5-4 |
| Velocità di alimentazione raidale | mm/r | 1-4 | 1-4 |
| Distanza centrale tra la piastra e il tavolo da lavoro | mm | 60-250 | 60-250 |
| Distanza tra l'asse della piattaforma e la superficie del tavolo da lavoro | mm | 265-515 | 265-515 |
| Distanza tra la faccia finale del bacino e la superficie del tavolo da lavoro | mm | 350-660 | 360-660 |
| Viaggio assiale dell'ormeggio | mm | 145 | 150 |
| Max. angolo di rotazione della testa della piastra | deg. | ± 45 | ± 45 |
| Mass. diametro della piattaforma*lunghezza | mm | 160*200 | 160*200 |
| Dimensione della tavola di lavoro | mm | 320*100 | 320*100 |
| Capacità del motore/potenza del motore principale | Kva/kw | 30/18 | 32/18 |
| Dimensioni della macchina (L*W*H) | cm | 333*272*250 | 333*272*250 |
| Numero di casi | 4 casi in totale | 4 casi in totale | |
| N.W/G.W. | kg | 9000/10000 | 9000/10000 |
