***Questo tipo di tornio CNC a letto inclinato è una macchina CNC a ciclo semiclosso, adatta a girare vari pezzi di lavoro complessi a asse, manica e disco,come la rotazione dei cilindri interni ed esterni, conico e altre superfici di circoncisione, nonché vari fili metrici, pollici, modulari e diametrali;
*** Possono essere utilizzati anche per il sollevamento delle scanalature e delle chiavi, per il ripiegamento, il ripiegamento e il ripiegamento, ecc.;
***La costruzione unica sviluppata utilizzando le tecniche FEA per garantire la massima rigidità nelle condizioni di taglio più difficili;
*** È particolarmente adatto per la lavorazione di pezzi di alta precisione e è ampiamente utilizzato anche per la lavorazione di parti in lotti nei settori dell'automobile, della motocicletta, dell'industria meccanica, dell'aeronautica,elettrodomestici, cuscinetti, apparecchiature, ecc.
 |

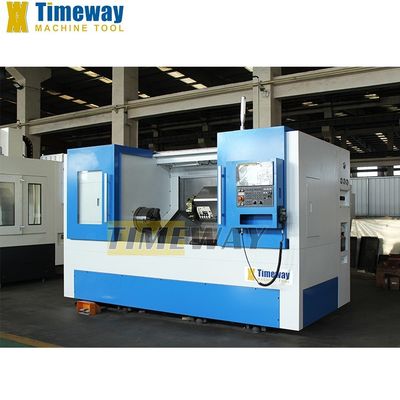

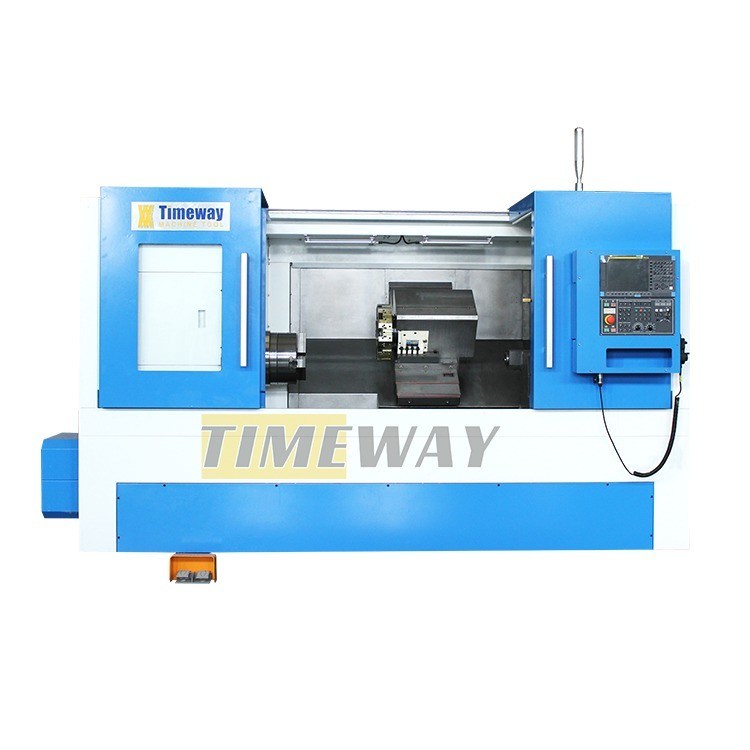

Velocità di tornitura del metallo Torno CNC con 550 mm di percorrenza dell'asse Z e coppia di taglio di 12 Nm
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | timeway |
| Numero di modello: | CK-50 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $42,000.00/sets 1-2 sets |
|
Informazioni dettagliate |
|||
| Tipo: | centro di giro | Lunghezza massima del pezzo (mm): | 3000 |
|---|---|---|---|
| Capacità di lavorazione: | Cargo medio | Max. Weight del pezzo in lavorazione (chilogrammi): | 2000 |
| Larghezza del letto (mm): | 570 millimetri | Numero di spine: | Non sposato |
| Numero di assi: | 2 | Viaggio (asse X): | 230 millimetri |
| Viaggio (asse Z): | 550 mm | Accuratezza di posizionamento (mm): | ±0,002 |
| Ripetibilità (X/Y/Z) (mm): | ±0.001 | Dimensione ((L*W*H): | 5600*1800*1800 mm |
| Sistema di controllo CNC: | FANUC | Stazioni di postazione degli attrezzi: | 8 |
| Peso (kg): | 6900 | Garanzia: | 1 anno |
| Punti chiave di vendita: | Prezzo competitivo, elevato livello di sicurezza, alta precisione, risparmio energetico, facile util | Rapporto di prova della macchina: | Fornito |
| Ispezione video di uscita: | Fornito | Garanzia dei componenti principali: | 1 anno |
| Distanza di velocità del mandrino (rpm): | 0 - 4200 giri/h | Viaggio (asse y) (millimetri): | 0 millimetri |
| Taper a fusione: | A2-6 | Torsione di taglio: | 12 N.M |
| Velocità di alimentazione rapida ((mm/min): | 0 - 2000 mm/min | Velocità di avanzamento (mm/min): | 0 - 4200 mm/min |
| Min. Tempo di cambio utensile: | 0,7 | Nome del prodotto: | Tornio inclinato di CNC del letto |
| Tipo di macchina: | Macchine per il tornitore inclinato | CNC o no: | Macchina del tornio di CNC |
| Sistema di controllo: | SIEMENS GSK FANUC (facoltativa) | Modello: | CK-50 |
| Colore: | Requisiti dei clienti | Velocità dello spinello: | 2000rpm |
| Foro di fuso: | 86 mm | Oscillazione massima sopra il letto: | 570mm |
| Massimo. lunghezza di lavorazione: | 3000 mm | ||
Descrizione di prodotto
Descrizione dei prodotti
Lavoratore CNC di lavorazione di parti di centro di tornitura Lavoratore CNC a letto inclinato
Caratteristiche:
Parametro tecnico
Specificità | Unità | CK-50 |
Max, sventola sul letto. | mm | 570 |
Max, sposta sullo scivolo. | mm | 320 |
Diametro di rotazione standard | mm | 250 |
Diametro di rotazione | mm | 360 |
Max. lunghezza di curva | mm | 450/750/1350/2000/3000 |
Velocità del mandrino | rpm | 2000 |
Naso a fusione | - | A2-8 |
Scavo a fusione | mm | 86 |
Dimensione del tubo | mm | 250 |
Viaggio incrociato (X) | mm | 250 |
Viaggio longitudinale (Z) | mm | 600/1000/1500/2150/3150 |
Velocità di alimentazione rapida per asse X/Z | m/min | 20/16 |
Tipo di palo utensile idraulico | - | 100-8T |
Dimensione della sezione utensile | mm | 25x25/Φ40 |
Diametro della piuma della coda | mm | 75/110 |
Viaggi di piume di coda | mm | 100 |
Penna conica della coda | - | MT4 / MT5 |
Struttura del letto | - | 45° letto integrale |
Accuratezza di riposizionamento dell'asse X | mm | 0.006 |
Accuratezza di riposizionamento dell'asse Z | mm | 0.008/0.01/0.013/0.017/0.021 |
Roverezza | - | Ra1,6 μm |
Potenza del motore principale | kW | Il Signore, 15/11 |
Fornitore di alimentazione | KVA | 35 |
Dimensioni della macchina (LxWxH) | mm | 2900/3100/4300/4950/5600x1800x1800 |
Peso della macchina | kg | 3100/3600/4600/5300/6900 |
Accessori
Accessori standard:
* Sistema CNC FANUC
* Scavo idraulico
* Torretta utensile da 8/12 stazioni
* Punto utensile idraulico
* Ruota elettronica
* Sistema di lubrificazione
* Sistema di raffreddamento
* Lampada di lavoro
* Luce pilota
* Protezione
* Scambiatore di calore
* Blocchi e bulloni di livellamento
* Strumento e cassetta degli strumenti
* Manuali di funzionamento
* Torretta utensile da 8/12 stazioni
* Punto utensile idraulico
* Ruota elettronica
* Sistema di lubrificazione
* Sistema di raffreddamento
* Lampada di lavoro
* Luce pilota
* Protezione
* Scambiatore di calore
* Blocchi e bulloni di livellamento
* Strumento e cassetta degli strumenti
* Manuali di funzionamento
Accessori opzionali:
* Sistema CNC GSK, SIEMENS
* Climatizzatore
* Settore di attrezzi
* Trasportatore a chip a catena
* Settore di attrezzi
* Trasportatore a chip a catena
Immagini dettagliate
Standard con collettore idraulico cavo,
Marchio cinese o marchio taiwanese.

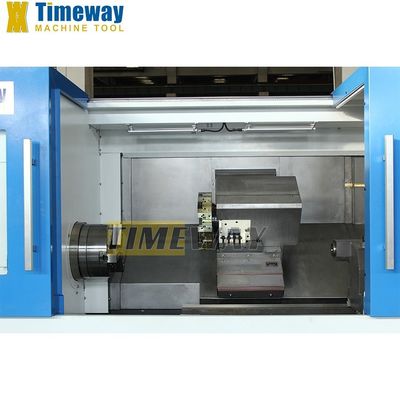

Turretto idraulico
Standard:8 stazionitorretta idraulica;
torretta attiva selezionabile o torretta motrice
BMT45/BMT55/BMT65 a seconda del modello.

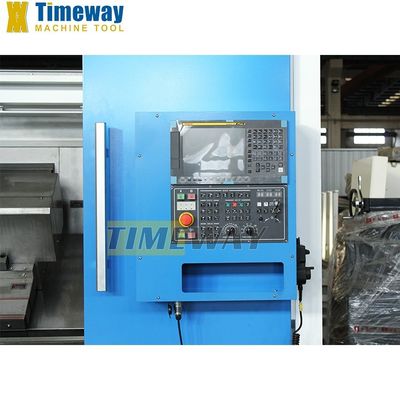

Standard:sistema CNC FANUC
Opzionale: Sistema CNC GSK, SIEMENS
Opzionale: Sistema CNC GSK, SIEMENS
Standard:Fabbricazione idraulica
Fusoliera idraulicamente programmabile Opzionale: servofusoliera disponibile
Ridurre notevolmente l'intensità del lavoro dell'operatore, ottenere una produzione sicura ed efficiente.
I nostri servizi
1. sostituzione gratuita di parti disponibili nel periodo di garanzia. prezzo di costo sostituzione di parti disponibili oltre il periodo di garanzia.Azione rapida e risposta alle domande tecniche in qualsiasi momento durante l'intera vita della macchina. 3. all'estero dopo il centro di servizio disponibile in alcune regioni. 4. Ingegnere servizio all'estero disponibile su richiesta del cliente ((costo relativo generato dal cliente).
Introduzione all'azienda
Display di fabbrica:
Profil di fabbrica:
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Testo Introduzione:
Profilo aziendale:
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
Cliente visitato:
Finora, abbiamo ricevuto molti clienti dall'estero, e sono tutti molto soddisfatti della nostra azienda e dei nostri prodotti.
Mostre:
Dalla fondazione del Ministero del Commercio Estero, abbiamo partecipato a varie mostre nazionali e internazionali come la Fiera d'Autunno di Canton, la Mostra di Pechino,Mostra di Shanghai, Mosca, Etiopia e Russia, e hanno mantenuto relazioni amichevoli di cooperazione a lungo termine con i clienti delle mostre.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
