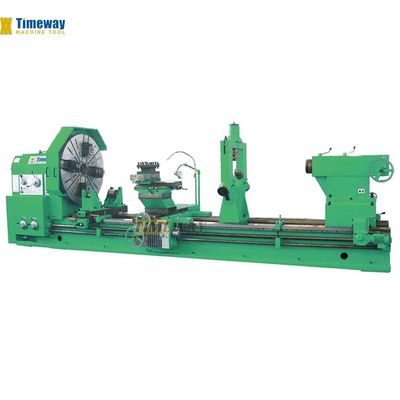

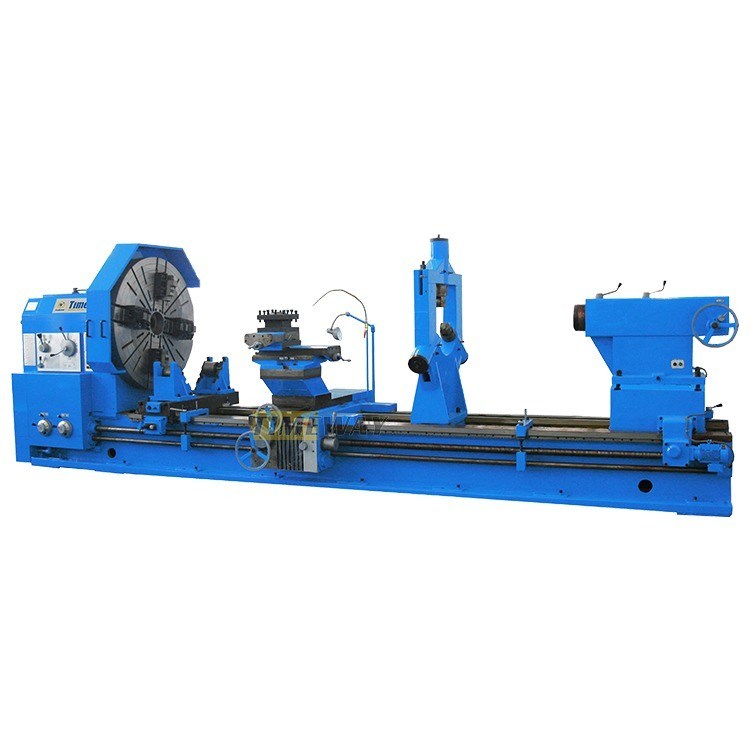

Lunghezza massima di tornitura 2800/3800/4800/5800 mm Torno orizzontale per lavori industriali
Dettagli:
| Luogo di origine: | SHN |
| Marca: | TIMEWAY |
| Numero di modello: | AL-1600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $15,000.00/sets 1-2 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 12000 | Distanza di velocità del mandrino (rpm): | 3.15 - 315 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1100 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 30 |
| Voltaggio: | 380V 50HZ 3PH o negoziabile | Dimensione ((L*W*H): | 3120x2130x2380 |
| Peso (kg): | 20000 KG | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Oscillazione massima sopra il letto: | 1600 millimetri |
| Scorrevole dell'incrocio di Max. Swing Over: | 1250 mm | Distanza fra i centri: | 3000/4000/5000 mm |
| Max. lunghezza di rotazione: | 2800/3800/4800/5800 mm | Larghezza del letto: | 1100 mm |
| Capacità di carico: | 16 tonnellate | Naso del fuso: | A2-15 |
| Foro di fuso: | 100 millimetri | Taper a fusione: | Metrica 140 |
| Altezza della macchina: | 2380 mm | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Industria applicabile: | Impianti di fabbricazione, opere di costruzione |
| Localizzazione dello showroom: | Egitto, Francia, Germania, Arabia Saudita, Indonesia, Marocco, Algeria, Ucraina, Australia | Componenti fondamentali: | Pompa, SpA |
| Max. Lunghezza girata (mm): | 3000 millimetri | Anno: | Nuovo |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
1. Questo tornio orizzontale di serie è adatto per la lavorazione di parti di grandi dimensioni di fusioni, acciai e metalli non ferrosi.Noleggio e nidificazione, e può girare vari fili interni ed esterni, quali metrico, pollice, modulo e diametrale.
2La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un'ampia gamma di velocità e è in grado di tagliare ad alta velocità e con potenza; una volta terminata, l'errore di rotondità non è superiore a 0,015 mm,l'errore di grado del cilindro non è superiore a 0.05 mm nella lunghezza di misura di 300 mm.
3. Il letto è realizzato in un letto strutturale di fusione. Le costole interne hanno un layout ragionevole e un'elevata rigidità, e la rotaia guida adotta un processo di rottura a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia della piastra guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così la comparsa di
Si arrampicano.

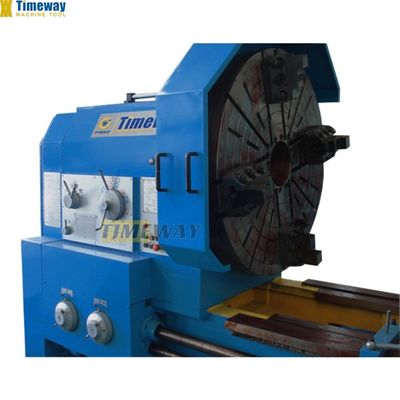

4. Il cuscinetto a fusione della macchina adotta prodotti di marca famosa. La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusione.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.
Il fusibile adotta una combinazione di cuscinetti a rotolamento di precisione e tre strutture di supporto, migliorando la precisione e aumentando la rigidità.
5. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, il che rende il fusibile mantenere una precisione relativamente stabile
durante il funzionamento a lungo termine.
6Il diametro standard del foro di spindle è di 100 mm e adotta il tipo di connessione del naso di spindle A2-15, la precisione di scarico del spindle è migliore.
7. La macchina può essere utilizzata per tagliare la superficie conica corta con il palo utensile superiore (senza AL-2500),e la superficie conica lunga può essere girata dal palo utensile superiore e dall'alimentazione longitudinale insieme (senza AL-2500).
8Potenza elevata, rigidità elevata e ampia gamma di velocità per taglio ad alta velocità e potente, gamma di velocità da 3,15 a 315 giri al minuto con 33 velocità.
9. La macchina è una macchina pesante con una capacità di carico massima di 16 tonnellate, opzionale può essere di 20 tonnellate, adotta larghe rotaie rettangolari guida con buona stabilità e rigidità, larghezza letto è 1100mm.
10La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
11. La macchina utensile standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
2La macchina ha un corpo solido, una forte rigidità, una potenza elevata, un'ampia gamma di velocità e è in grado di tagliare ad alta velocità e con potenza; una volta terminata, l'errore di rotondità non è superiore a 0,015 mm,l'errore di grado del cilindro non è superiore a 0.05 mm nella lunghezza di misura di 300 mm.
3. Il letto è realizzato in un letto strutturale di fusione. Le costole interne hanno un layout ragionevole e un'elevata rigidità, e la rotaia guida adotta un processo di rottura a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia della piastra guida anti-arrampicata e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così la comparsa di
Si arrampicano.
4. Il cuscinetto a fusione della macchina adotta prodotti di marca famosa. La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusione.Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.
Il fusibile adotta una combinazione di cuscinetti a rotolamento di precisione e tre strutture di supporto, migliorando la precisione e aumentando la rigidità.
5. Gli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.piccola deformazione termica e elevata precisione, il che rende il fusibile mantenere una precisione relativamente stabile
durante il funzionamento a lungo termine.
6Il diametro standard del foro di spindle è di 100 mm e adotta il tipo di connessione del naso di spindle A2-15, la precisione di scarico del spindle è migliore.
7. La macchina può essere utilizzata per tagliare la superficie conica corta con il palo utensile superiore (senza AL-2500),e la superficie conica lunga può essere girata dal palo utensile superiore e dall'alimentazione longitudinale insieme (senza AL-2500).
8Potenza elevata, rigidità elevata e ampia gamma di velocità per taglio ad alta velocità e potente, gamma di velocità da 3,15 a 315 giri al minuto con 33 velocità.
9. La macchina è una macchina pesante con una capacità di carico massima di 16 tonnellate, opzionale può essere di 20 tonnellate, adotta larghe rotaie rettangolari guida con buona stabilità e rigidità, larghezza letto è 1100mm.
10La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
11. La macchina utensile standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
Specificità | Unità | AL-1400 | AL-1600 | AL-1800 | |
Sballato sul letto. | mm | 1440 | 1600 | 1800 | |
Passare la carrozza | mm | 1050 | 1250 | 1450 | |
Lunghezza massima del pezzo da lavorare | mm | 1000-16000 | 3000/4000/5000/6000/8000/10000/12000 | 3000/4000/5000/6000/8000/10000/12000 | |
Lunghezza massima di rotazione | mm | 800-15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
Distanze della guida | mm | 1100 | 1100 | 1100 | |
Peso massimo del pezzo da lavorare | t | 16 | 16 | 16 | |
Naso a fusione | - | A2-15 | A2-15 | A2-15 | |
Scavo a fusione | mm | 130 | 100 | 100 | |
Foratura conipra dello spinello | - | Metrica 140 | metrica 140 | metrica 140 | |
Intervallo di velocità del mandrino | r/min | Primo verso: 3.15-315, inversione: 3.5-290 | Primo capitolo: 3.15-315, inversione: 3.5-291 | Primo capitolo: 3.15-315, inversione: 3.5-291 | |
Numero di velocità del mandrino | passaggi | Primo capitolo: 21, inversione: 12 | Primo capitolo: 21, inversione: 12 | Primo capitolo: 21, inversione: 12 | |
Longitudinale e croce | varietà | 56 | 56 | 56 | |
Alimentazione per rivoluzione | mm/r | lungo longitudinale:0.1-12, incrocio:0.05-6 | lungo longitudinale:0.1-12, incrocio:0.05-6, capo utensile: 0.025-3 | lungo longitudinale:0.1-12, incrocio:0.05-6, capo utensile: 0.025-3 | |
Numero e gamma di filo metrico | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
Numero e intervallo di filettatura di pollice | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Numero e gamma di filo del modulo | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
Numero e gamma di filati | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
Distanza tra fusione e piano utensile | mm | 53 | 53 | 53 | |
Distanza di oscillazione del palo utensile | ° | ± 90 | ± 90 | ± 90 | |
Max. percorso del diapositivo trasversale | mm | 800 | 850 | 900 | |
Max. percorso dello scivolo superiore | mm | 360 | 360 | 360 | |
Sezione del bastone degli utensili | mm | 50x50 | 50x50 | 50x50 | |
Viaggio del posto utensile (per giro di quadranti) | mm | 0.05 | 0.05 | 0.05 | |
Dia. di piume da coda | mm | 260 | 260 | 260 | |
Viaggio della piuma di coda | mm | 300 | 300 | 300 | |
Foratura conipera di piuma di coda | - | Metrica 80 | Metrica 80 | Metrica 80 | |
Potenza del motore principale | kW | 30 | 30 | 30 | |
Distanze | mm | 4120-1920 | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
Larghezza | mm | 2100 | 2130 | 2330 | |
Altezza | mm | 2325 | 2380 | 2480 | |

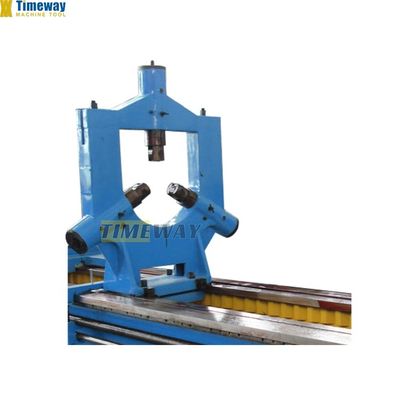

4 mascelle di carico pesante, a scatto indipendente Riposo costanteCentro morto. 4 postazioni di attrezzi Sistema di raffreddamento Lampada di lavoro Stagno elettrico Strumenti e cassetta degli strumenti Cuneo e bulloni di livellamento Manuale operativo (inglese) | Placca di faccia DRO a 2 o 3 assi Guardia Chuck. Protezione del palo utensile Protezione contro gli spruzzi posteriori Supporto a rulli Un attaccamento pesante. |
