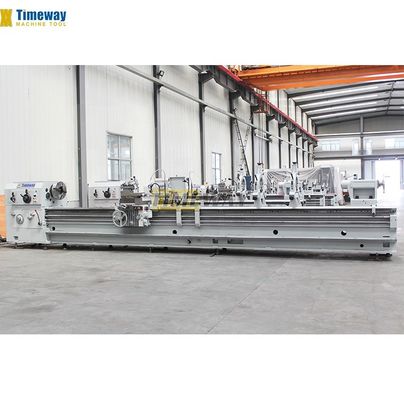

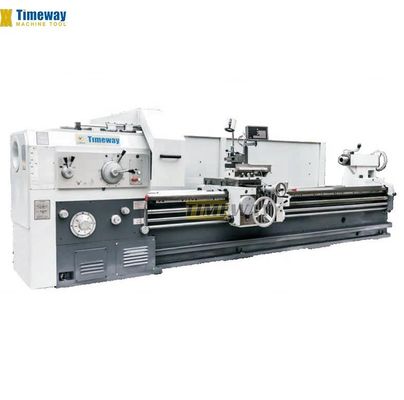

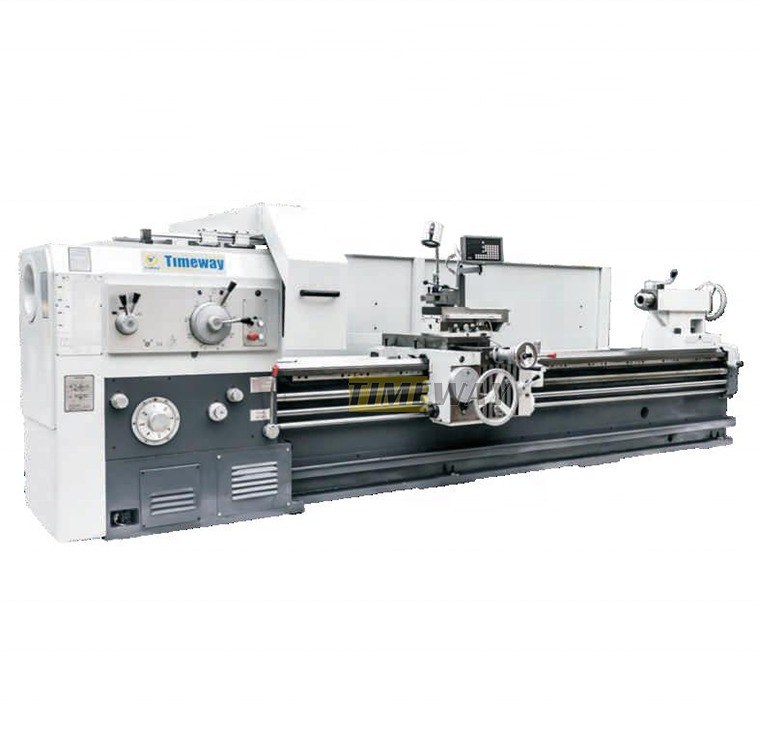

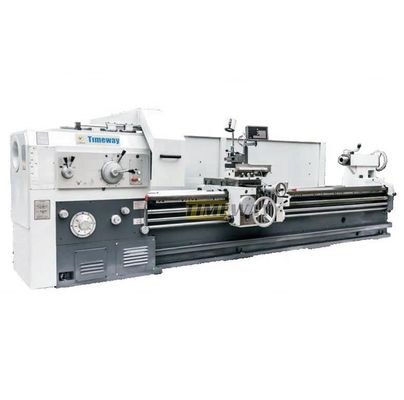

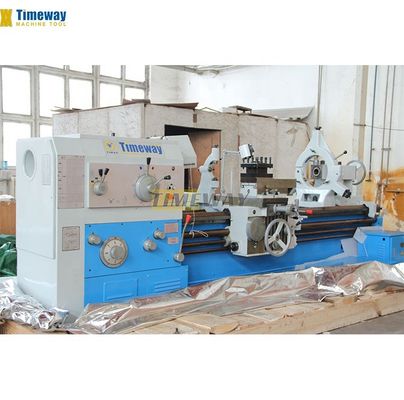

Capacità di carico di 3000 kg Torno orizzontale per la lavorazione di macchinari pesanti
Dettagli:
| Luogo di origine: | Shanghai |
| Marca: | TIMEEWAY |
| Numero di modello: | AL-630/AL-800 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $18,000.00/sets 1-1 sets |
| Imballaggi particolari: | Casse in legno (possono essere fumigate) |
| Capacità di alimentazione: | 150 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1500 | Distanza di velocità del mandrino (rpm): | 6 - 750 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Di bassa potenza | Larghezza del letto (mm): | 1730 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 11 |
| Voltaggio: | 220V/380V/400V/415V | Dimensione ((L*W*H): | 3000x1400x1290 |
| Peso (kg): | 5000 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Multifunzione | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Oscillazione massima sopra il letto: | 800 mm |
| Distanza fra i centri: | 1500/2000/3000 mm | Larghezza del letto: | 600 mm |
| Capacità di carico: | 3000 kg | Foro di fuso: | 100 millimetri |
| Gamma di velocità di rotazione del mandrino: | 6-750 giri/min | Velocità di alimentazione rapida: | 4000 mm/min |
| Dimensione della sezione utensile: | 32x32 millimetro | Larghezza della macchina: | 1730 millimetri |
| Altezza della macchina: | 1450 millimetri | Condizione: | Nuovo |
| Scavo a fusione (mm): | 100 | Industria applicabile: | Impianti di fabbricazione, opere di costruzione |
| Localizzazione dello showroom: | Francia, Indonesia, Russia | Componenti fondamentali: | Pompa, SpA |
| Max. Lunghezza girata (mm): | 1350 MILLIMETRI | Anno: | Nuovo |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
1Questi torni sono adatti per girare superfici cilindriche interne ed esterne, superfici coniche e altre parti rotanti.di larghezza inferiore o uguale a 50 mm, e può tagliare le scanalature di olio e le chiavi.
2La macchina ha un corpo solido, una rigidità forte, una potenza elevata, un'ampia gamma di velocità e è in grado di tagliare ad alta velocità e con potenza;
3Quando è finito, l'errore di rotondità non è superiore a 0,01 mm, l'errore di grado cilindrico non è superiore a 0,03 mm nella lunghezza di misura di 300 mm.
4. È adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni quali pezzi di colata, parti rigide e metalli non ferrosi.
5. Il letto è realizzato in un letto strutturale di fusione. Le costole interne hanno un layout ragionevole e un'elevata rigidità, e la rotaia guida adotta un processo di rottura a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia della piastra guida anti striscio, e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così l'insorgere di
di velocità ridotta.
6Il cuscinetto a fusione della macchina adotta prodotti di marchi famosi.

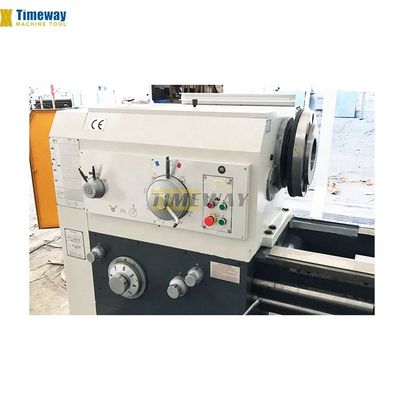

Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera di contatto angolare a due righeGli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
7. Un letto a un pezzo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione e una capacità di carico tra i centri fino a 3000 kg.
8. Spindle standard attraverso il diametro del foro Ф100mm, può essere Ф140mm come opzionale; Per la lavorazione di una vasta gamma di pezzi da lavoro, la macchina ha una gamma di velocità di 6-775rpm con 24 velocità.

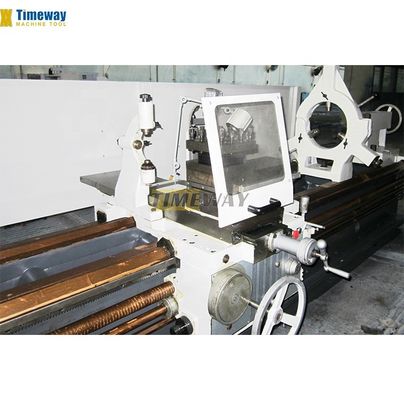

9. Il diapositivo superiore può ruotare un cono corto con alimentazione automatica o a mano, il diapositivo superiore e l'alimentazione longitudinale combinati possono ruotare la superficie conica lunga.
2La macchina ha un corpo solido, una rigidità forte, una potenza elevata, un'ampia gamma di velocità e è in grado di tagliare ad alta velocità e con potenza;
3Quando è finito, l'errore di rotondità non è superiore a 0,01 mm, l'errore di grado cilindrico non è superiore a 0,03 mm nella lunghezza di misura di 300 mm.
4. È adatto per il taglio stabile e resistente di parti di grandi e medie dimensioni quali pezzi di colata, parti rigide e metalli non ferrosi.
5. Il letto è realizzato in un letto strutturale di fusione. Le costole interne hanno un layout ragionevole e un'elevata rigidità, e la rotaia guida adotta un processo di rottura a frequenza intermedia.Sulla superficie di guida scorrevole, è adottata la tecnologia della piastra guida anti striscio, e le caratteristiche dinamiche come il coefficiente di ammortizzazione dell'attrito sono in uno stato ottimale, evitando così l'insorgere di
di velocità ridotta.
6Il cuscinetto a fusione della macchina adotta prodotti di marchi famosi.
Per ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.L'estremità anteriore dell'albero principale adotta una struttura a tre supporti di un cuscinetto a sfera di contatto angolare a due righeGli ingranaggi della testa sono spenti e messa a terra per garantire una trasmissione accurata e basso rumore.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
7. Un letto a un pezzo ad alta rigidità con una lunghezza di 600 mm, che garantisce alla macchina una forte stabilità e un'elevata precisione e una capacità di carico tra i centri fino a 3000 kg.
8. Spindle standard attraverso il diametro del foro Ф100mm, può essere Ф140mm come opzionale; Per la lavorazione di una vasta gamma di pezzi da lavoro, la macchina ha una gamma di velocità di 6-775rpm con 24 velocità.
9. Il diapositivo superiore può ruotare un cono corto con alimentazione automatica o a mano, il diapositivo superiore e l'alimentazione longitudinale combinati possono ruotare la superficie conica lunga.
Specificità | Unità | AL-630 | AL-800 |
Sballato sul letto. | mm | 630 | 800 |
Passare la carrozza | mm | 350 | 480 |
Lunghezza massima del pezzo da lavorare | mm | 1000-10000 | 1500-6000 |
Lunghezza massima di rotazione | mm | 850-9850 | 1350-5850 |
Distanze della guida | mm | 600 | 600 |
Peso massimo del pezzo da lavorare | kg | 3000 | 3000 |
Naso a fusione | - | C11 | C11 (C15 facoltativo) |
Scavo a fusione | mm | 100 | 100 (facoltativo 140) |
Foratura conipra dello spinello | - | Metrica 120 | Metrica 1:20 |
Intervallo di velocità del mandrino | rpm | 6-800 | CCW: 6-750; CW: 10-775 |
Numero di velocità del mandrino | passaggi | 2 passaggi, senza passaggi in passaggi | 18; 6 |
Velocità di alimentazione longitudinale | mm/r | 0.1-12.2 | 0.1-24.32 (64) |
Velocità di alimentazione incrociata | mm/r | 0.05-6.6 | 0.05-12.16 (64) |
Numero e gamma di filo metrico | mm | 1-120 (47) | 1-240 (50) |
Numero e intervallo di filettatura di pollice | TPI | 28 ~ 1/2 (25) | 14-1 (26) |
Numero e gamma di filo del modulo | MP | 0.5-60 (45) | 0.5-120 (53) |
Numero e gamma di filati | DP | 28-1 (29) | 28-1 (24) |
Velocità di attraversamento rapida | mm/min | 3800 | 4000 |
Distanza tra fusione e piano utensile | mm | 33 | 33 |
Distanza di oscillazione del palo utensile | ° | ± 90 | ± 90 |
Max. percorso del diapositivo trasversale | mm | 449 | 500 |
Max. percorso dello scivolo superiore | mm | 200 | 200 |
Sezione del bastone degli utensili | mm | 32x32 | 32x32 |
Dia. di piume da coda | mm | 120 | 100 |
Viaggio della piuma di coda | mm | 200 | 250 |
Foratura conipera di piuma di coda | MT2 attività di investimento | MT2 attività di investimento | |
Potenza del motore principale | kW | 15 | 11 |
Distanze | mm | 3000-12000 | 3670-8260 |
Larghezza | mm | 1400 | 1730 |
Altezza | mm | 1290 | 1450 |
3 manicotti Riposo costante (più di 2 M di lunghezza)Seguire il riposo Manuale di spostamento di coda, centro morto 4 postazioni di attrezzi Sistema di raffreddamento Lampada di lavoro Strumenti e cassetta degli strumenti Cuneo e bulloni di livellamento Manuale operativo (inglese) | 4 mascelle con azionamento indipendente, Placca di faccia DRO a 2 o 3 assi Guardia Chuck. Protezione del palo utensile Protezione contro gli spruzzi posteriori Cambio rapido dell' utensile Fabbricazione a partire da materiali di calzatura |
