Torno CNC automatico a lettura piatta a doppio fusione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | Timac |
| Numero di modello: | AK-1600H |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $58,000.00/acres 1-2 acres |
|
Informazioni dettagliate |
|||
| Tipo: | Orizzontale | Lunghezza massima del pezzo (mm): | 1600 |
|---|---|---|---|
| Struttura: | Tornio del letto piano | Capacità di lavorazione: | Carro pesante |
| Larghezza del letto (mm): | 0 millimetri | Potenza del motore a fusione ((kW): | 75 |
| Numero di spine: | Due gemelli | Numero di assi: | 2 |
| Viaggio (asse X): | 4000 mm | Viaggio (asse Z): | 1600 millimetri |
| Accuratezza di posizionamento (mm): | ±0.001 | Ripetibilità (X/Y/Z) (mm): | ±0.001 |
| Voltaggio: | Requisiti del cliente | Sistema di controllo CNC: | FANUC |
| Stazioni di postazione degli attrezzi: | 8, 4 | Peso (kg): | 120000 |
| Garanzia: | 1 anno | Punti chiave di vendita: | Prezzo competitivo |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Oscillazione massima sopra il letto: | 1600 mm |
| Mass. diametro di oscillazione sopra il carrello: | 1250 mm | Distanza fra i centri: | 4000-20000 mm |
| Capacità di carico: | 32 tonnellate | Larghezza del letto: | 1600 mm |
| Diametro della spina: | 1600 mm | Max. coppia di scarico: | 80kn. M. |
| Angolo di affine del fusibile: | 75° | Gamma di velocità di rotazione del mandrino: | 0.8~160 giri al minuto (senza passo) |
| Intervallo di alimentazione incrociata: | 1-2000 mm/min | Condizione: | Nuovo |
| Scavo a fusione (mm): | Altri | Industria applicabile: | Hotel, negozi del materiale da costruzione, officine riparazioni del macchinario |
| Localizzazione dello showroom: | Egitto, Turchia, Italia, Brasile, Perù, Indonesia, Messico, Russia, Argentina | Tipo di commercializzazione: | Prodotto caldo 2019 |
| Componenti fondamentali: | Cuscinetto, SpA | Anno: | 2023 |
| Velocità massima del mandrino (rpm): | 160 giri/h | ||
Descrizione di prodotto
Descrizione del prodotto

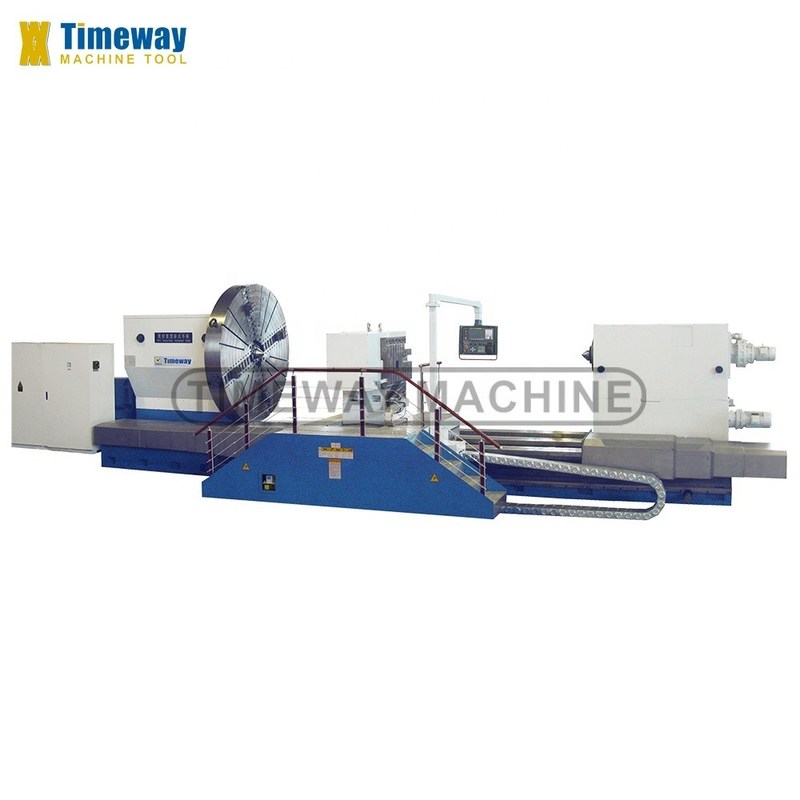

Torno orizzontale CNC ad uso pesante AK-1600H
Caratteristiche:
---Questo letto di tornitore è una struttura a tre vie in forma di scatola, che adotta una colata di ghisa (HT300) di alta qualità, dopo il secondo trattamento di invecchiamento,ha la caratteristica di prestazioni stabili■ larghezza della guida (1600 mm), buona rigidità, resistenza alle vibrazioni.

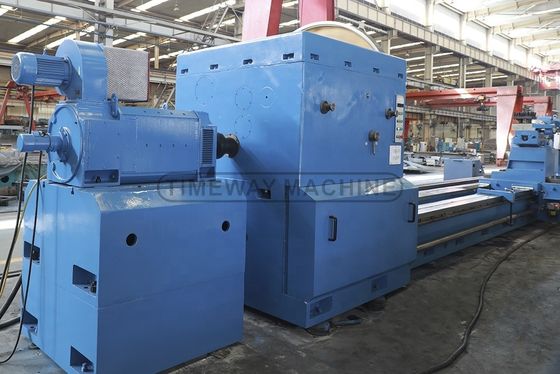

---Il meccanismo principale è azionato dal motore CC da 75 kW, utilizzando il metodo di regolazione magnetica regolabile, la tensione di regolazione e la modalità di regolazione della velocità ibrida, il rapporto è 1:22.2, la variazione di velocità è di tre passaggi, il rapporto di velocità integrato meccanico ed elettrico è 1: 200, la gamma di velocità del mandrino è 0,8 ~ 160r / min e la variazione di velocità senza passaggio.
---Il diametro del foro dello spinello è grande, la testa adotta la struttura di tipo split e la rigidità di contatto è migliorata dopo
Il mandrino adotta la struttura del cuscinetto anteriore e posteriore, in modo che la rigidità radiale e assiale e la precisione di rotazione siano elevate.

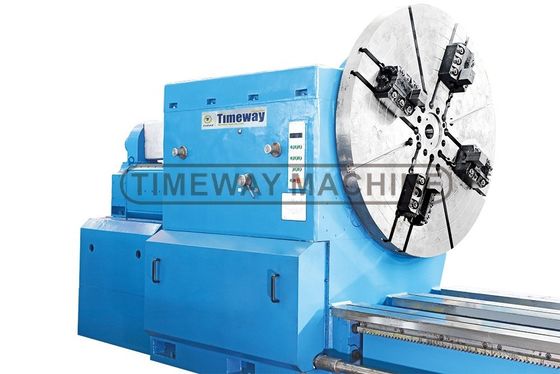

---Fabbricazione a quattro mascelle di tipo pesante.
--- è dotato di dispositivo di protezione e di pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o altri guasti,a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire la sicurezza del tornio e del personale.

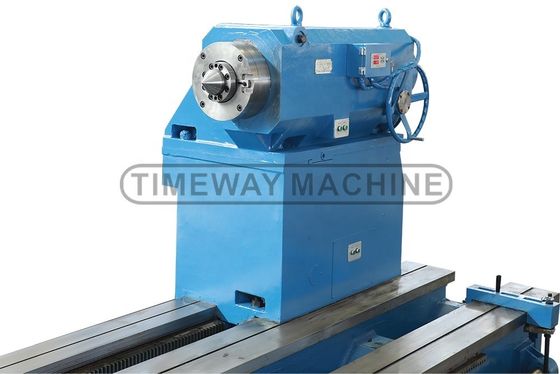

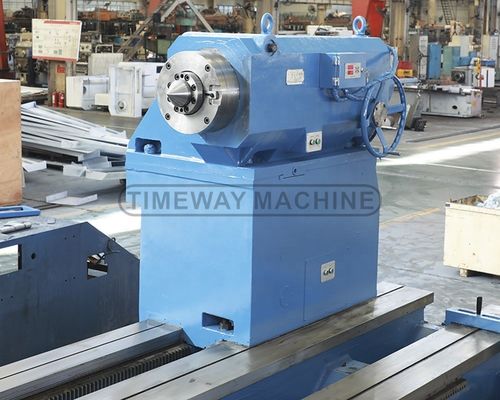

---La coda è composta da parte superiore e inferiore del corpo, la parte superiore del corpo è dotata di una manica, di uno spinello e di un sensore di pressione, e la parte inferiore del corpo è dotata di un meccanismo di movimento rapido.
---Questo tornio di serie si basa sul mercato internazionale e sull'ultima tendenza di sviluppo dei torni CNC con controllo a circuito semiclosso dei popolari torni CNC per lavori pesanti,1600 mm di larghezza piatto letto guida modo fornire agli utenti un carico di pezzo più grande, è l' ideale attrezzatura meccanica per la produzione di pezzi di grandi dimensioni.
---Questo letto di tornitore è una struttura a tre vie in forma di scatola, che adotta una colata di ghisa (HT300) di alta qualità, dopo il secondo trattamento di invecchiamento,ha la caratteristica di prestazioni stabili■ larghezza della guida (1600 mm), buona rigidità, resistenza alle vibrazioni.
---Il meccanismo principale è azionato dal motore CC da 75 kW, utilizzando il metodo di regolazione magnetica regolabile, la tensione di regolazione e la modalità di regolazione della velocità ibrida, il rapporto è 1:22.2, la variazione di velocità è di tre passaggi, il rapporto di velocità integrato meccanico ed elettrico è 1: 200, la gamma di velocità del mandrino è 0,8 ~ 160r / min e la variazione di velocità senza passaggio.
---Il diametro del foro dello spinello è grande, la testa adotta la struttura di tipo split e la rigidità di contatto è migliorata dopo
Il mandrino adotta la struttura del cuscinetto anteriore e posteriore, in modo che la rigidità radiale e assiale e la precisione di rotazione siano elevate.
---Fabbricazione a quattro mascelle di tipo pesante.
--- è dotato di dispositivo di protezione e di pulsante di sicurezza di arresto di emergenza, quando la macchina ha improvvisamente incontrato un improvviso arresto di corrente o altri guasti,a causa della speciale progettazione del circuito di controllo, può essere auto-protezione per garantire la sicurezza del tornio e del personale.
---La coda è composta da parte superiore e inferiore del corpo, la parte superiore del corpo è dotata di una manica, di uno spinello e di un sensore di pressione, e la parte inferiore del corpo è dotata di un meccanismo di movimento rapido.
---Questo tornio di serie si basa sul mercato internazionale e sull'ultima tendenza di sviluppo dei torni CNC con controllo a circuito semiclosso dei popolari torni CNC per lavori pesanti,1600 mm di larghezza piatto letto guida modo fornire agli utenti un carico di pezzo più grande, è l' ideale attrezzatura meccanica per la produzione di pezzi di grandi dimensioni.
Specificità
Specificità | Unità | AK-1600H |
Max, girati sul letto. | mm | 1600 |
Max... sventola sul cross slide. | mm | 1250 |
Distanza tra i centri | mm | 4000-20000 |
Larghezza del letto | mm | 1600 (3 scivoli) |
Capacità di carico | tonnellate | 32 |
Diametro della spina | mm | 1600 |
Max. coppia di scarico | KN.m | 80 |
Angolo di affine del fusibile | ° | 75° |
Intervallo di velocità dello spinello | rpm | 0.8~160 (senza passo) |
Intervallo di alimentazione incrociata | mm/min | 1-2000 |
Viaggi incrociati | mm | 725 |
Intervallo di alimentazione longitudinale | mm/min | 1-4000 |
Viaggio longitudinale | mm | 4000-20000 |

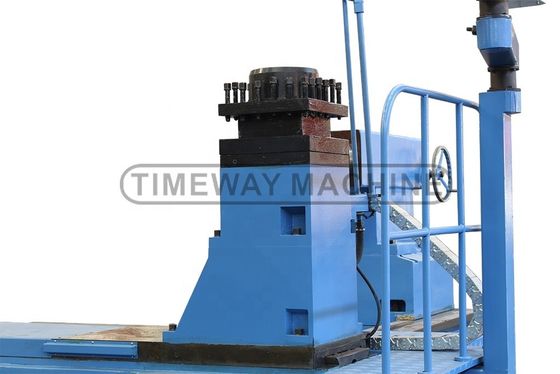

Posizione di lavoro del palo utensile | - | V4 |
Sezione del bastone degli utensili | mm | 70 × 70 |
Max. forza di taglio del too post | KN: | 80 |
Diametro della piuma della coda | mm | 300 |
Viaggi di piume di coda | mm | 300 |
Penna conica della coda | - | 100/1:7 |
Velocità di alimentazione rapida della coda | mm/min | 3000 |
Velocità di alimentazione rapida della piuma di coda | mm/min | 664 |
Potenza del motore principale | kW | 75 |
Potenza del motore ad alimentazione rapida | kW | 1.5 |
Dimensioni della macchina (LxWxH) | mm | 15580x3500x2280 |
Peso della macchina | kg | 48000 |
Accessori
Accessori standard:
√ Sistema CNC FANUC/GSK/SIEMENS
√ 4 mascelle per motori pesanti
√ 4 stazioni di impianti elettrici
√ lampada da lavoro
√ sistema di raffreddamento
√ Guardia semicercata
√ Generatore di impulsi manuali (MPG)
√ centri morti
√ pistola ad olio
√ Luce pilota
√ pompa di lubrificazione automatica
√ movimentazione manuale della coda
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
√ 4 stazioni di impianti elettrici
√ lampada da lavoro
√ sistema di raffreddamento
√ Guardia semicercata
√ Generatore di impulsi manuali (MPG)
√ centri morti
√ pistola ad olio
√ Luce pilota
√ pompa di lubrificazione automatica
√ movimentazione manuale della coda
√ Strumenti e cassetta degli attrezzi
√ Cuneo e bulloni di livellamento
√ Manuale d'uso (inglese)
Accessori opzionali:
_ Riposo costante _ altro tipo di pianta utensile
_ Centri in diretta
_ Climatizzatore
_ Convogliatore di chip
Supporto per _ i rulli
_ Centri in diretta
_ Climatizzatore
_ Convogliatore di chip
Supporto per _ i rulli
Immagini dettagliate
Imballaggio e consegna
Questa è l'immagine del confezionamento nella nostra fabbrica!Vedete che il nostro pacchetto è standardizzato e centralizzato, quindi verrà spedito al luogo indicato.
Profilo aziendale
Timeway Machine Tool Co., Ltd è un'impresa di produzione professionale di macchine utensili, i principali prodotti includono tornio, fresatura, macchine da macinare, ecc.,e secondo le esigenze del cliente possiamo anche progettare e fabbricare varie macchine speciali, per fornire servizi relativi di aggiornamento e trasformazione della tecnologia nel settore delle macchine utensili.
La nostra fabbrica è stata fondata nel 2014. Ha tecnici professionisti, un team di ricerca e sviluppo, produce e vende attrezzature CNC e fornisce servizi personalizzati professionali.I nostri prodotti sono ampiamente utilizzati nella lavorazione dello stampo, prodotti 3C, macchinari agricoli, macchinari petroliferi, lavorazione di parti auto, industria aerospaziale, ecc., vendendo più di 60 paesi e regioni in patria e all'estero.
Mostra e formazione
Questa è una foto di clienti che visitano la nostra azienda quando teniamo mostre in tutto il mondo.
Domande frequenti
D: Perché scegliere Timeway Machine?
A: 1. Alta qualità con prezzo competitivo; 2. Professionale team di ricerca e sviluppo e 25 anni di esperienza di esportazione; 3. Esportato in oltre 60 paesi; 4. Certificati CE, ISO; 5.Servizio online 24 ore su 24 (Skype), WhatsApp, Wechat, Trademanager); 6. 12 mesi di garanzia di qualità; 7. ingegneri all'estero disponibili per la risoluzione dei problemi;D: Avete QC o norme di sicurezza per i vostri macchinari?R: Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.D: Qual è il MOQ?A: 1 set (solo alcune macchine a basso costo saranno più di 1 set)D: Che dire delle condizioni di pagamento?A: (((1) T/T con pagamento anticipato del 30% e pagamento del saldo del 70% da pagare prima della spedizione; (2) LC irrevocabile a vista; (3) Western Union, MoneyGram, ecc.D: Che ne dici della garanzia?A: Il periodo di garanzia è di un anno dopo la consegna.
