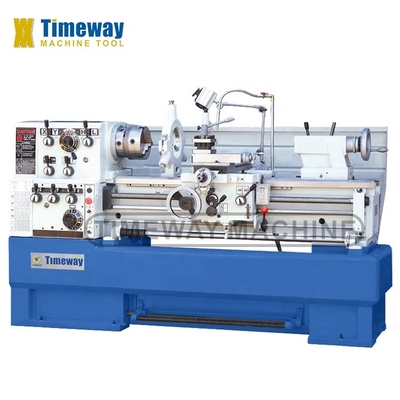

Torno di precisione per metallo Timeway CL-460 CNC Torno normale nei negozi di abbigliamento
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | CL-460/1500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $11,000.00/sets 1-2 sets |
| Imballaggi particolari: | In casse di compensato. |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1500 | Distanza di velocità del mandrino (rpm): | 25 - 2000 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Piccolo tipo | Larghezza del letto (mm): | 300 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 5.5 |
| Voltaggio: | 220/380V/400V/415V/440V | Dimensione ((L*W*H): | 2750x1080x1370 mm |
| Peso (kg): | 1810 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Facile da usare | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Normalmente |
| Classificazione automatica: | Semi-automatico | Tipo di macchina: | Macchine per il tornio a letto piatto di piccole dimensioni |
| Colore della macchina: | personalizzato | Precisione: | Grado IT6 |
| Taper a fusione: | MT6 | Naso del fuso: | D1-6 |
| Velocità dello spinello: | 25-2000 (12 passaggi) | Diametro della piuma della coda: | 60 mm |
| Viaggi di piume di coda: | 130 mm | Condizione: | Nuovo |
| Scavo a fusione (mm): | 58 | Industria applicabile: | Negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macchinari, az |
| Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Francia, Germania, Brasile, Messico, Russia, Spagna, Algeria, Romania, | Componenti fondamentali: | Cuscinetto, ingranaggio, motore |
| Max. Lunghezza girata (mm): | 1500 mm | Anno: | 2021 |
| Port: | Porto di Shanghai | ||
Descrizione di prodotto
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centri morti | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |
Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | CL-410 | CL-460 |
Max, girati sul letto. | mm | 410 | 460 |
Max. girare sul cross slide. | mm | 220 | 270 |
Max. Spostati sul buco. | mm | 640 | 690 |
Distanza tra i centri | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Lunghezza dell'intervallo | mm | 165 | 165 |
Larghezza del letto | mm | 300 | 300 |
Naso a fusione | - | D1-6 | D1-6 |
Scavo a fusione | mm | 58 | 58 |
Conico di fusione | - | MT2 attività di investimento | MT2 attività di investimento |
Intervallo di velocità del mandrino (passi) | rpm | 25-2000 (12) | 25-2000 (12) |
Viaggio della diapositiva superiore | mm | 128 | 128 |
Viaggio a scivolo croce | mm | 285 | 285 |
Dimensione della sezione utensile | mm | 25x25 | 25x25 |
Filtro di guida | - | 40x4T.P.I. o passo 6 mm | 40x4T.P.I. o passo 6 mm |
Intervallo di alimentazione longitudinale | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
Intervallo di alimentazione incrociata | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
Varietà di fili metrici (varietà) | mm | 0.1-14 (41) | 0.1-14 (41) |
Diametro di filettatura (varietà) | TPI | 2-112 (60) | 2-112 (60) |
Diametro dei fili (varietà) | DP | 4-112 (50) | 4-112 (50) |
Gamma di fili di modulo (varietà) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diametro della piuma della coda | mm | 60 | 60 |
Viaggi di piume di coda | mm | 130 | 130 |
Penna conica della coda | - | MT4 | MT4 |
Potenza del motore principale | kW | 5.5 | 5.5 |
Potenza della pompa di raffreddamento | kW | 0.1 | 0.1 |
Dimensioni della macchina (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Dimensioni dell'imballaggio (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Peso netto | kg | 1580/1745/1900 | 1645/1810/1965 |
Peso lordo | kg | 1844/2049/2229 | 1910/2115/2295 |
Dettagli della macchina
Caratteristiche della macchina:
Questa serie di torni centrali universali è un modello fantastico per le piccole e medie lavorazioni di tornitura.fermo e seguire il riposoPer ridurre i tempi di non produzione, questo modello può anche essere dotato di lettura digitale a 2 o 3 assi.
Induttivo indurito, lucidato letto macchina di ghisa grigia.
Il freno a piedi elettromeccanico riduce significativamente i tempi di fermo.
Cuscinetto a fusione principale all'avanguardia con cuscinetti a sfere angolari di alta qualità.
Impostazioni di velocità e alimentazione facili, fluide e regolabili con precisione.
Ingranaggi e alberi induriti e lucidati, anche nell'unità degli ingranaggi di alimentazione.
Localizzazioni centrali, interruttori logici per alimentazione e fili con guida e barra di alimentazione.
Scala regolabile per la rotazione conica, ruota a mano con scala regolabile ((0.02mm).
Il ponte rimovibile consente di lavorare pezzi di grande diametro.
Gli ingranaggi della testa sono realizzati in acciaio di alta qualità e induriti oltre HRC 50.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
