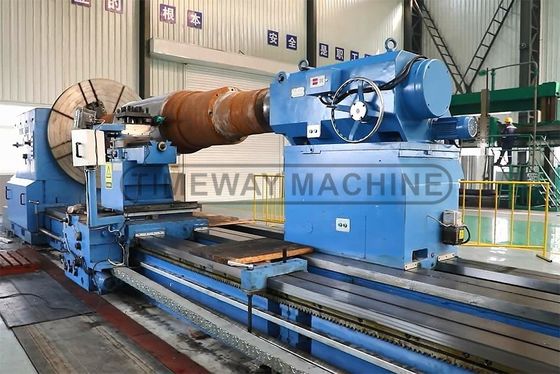

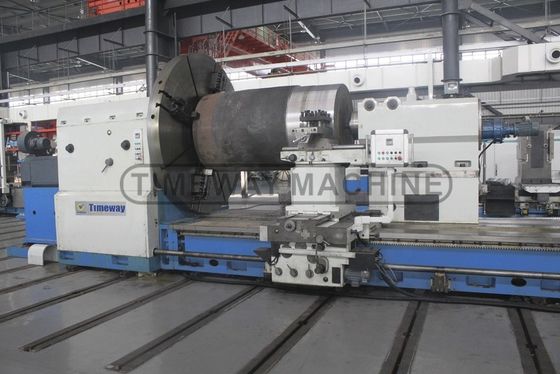

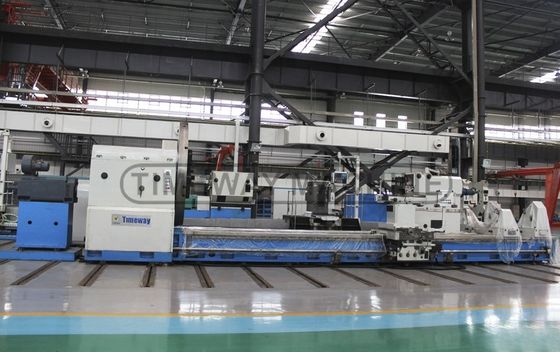

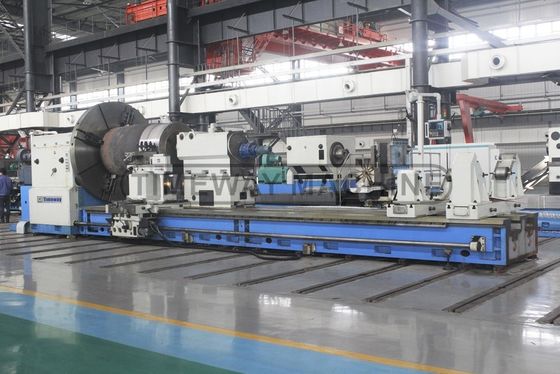

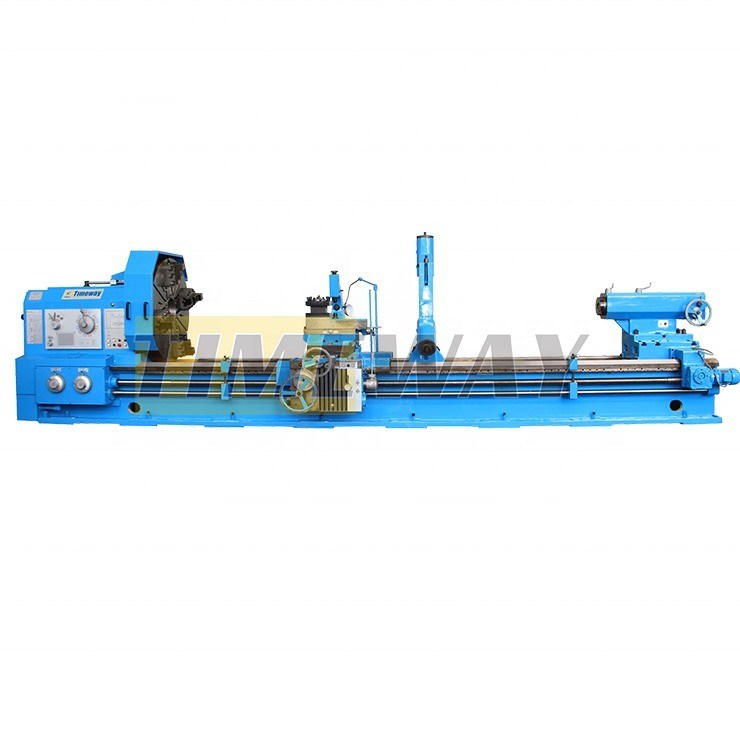

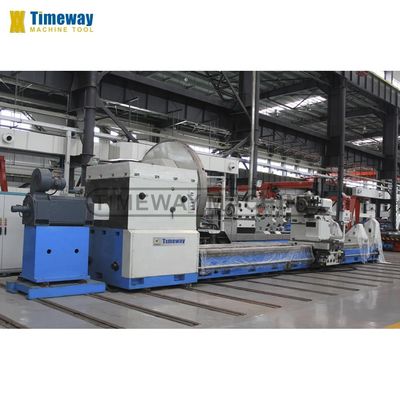

Velocità del fusibile senza passo Macchina di tornitura per applicazioni di lavorazione di precisione
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | AL-1600Hx5000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $300,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 5 set/set al mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 5000 | Distanza di velocità del mandrino (rpm): | 0.8 - 160 giri/h |
|---|---|---|---|
| Capacità di lavorazione: | Carro pesante | Larghezza del letto (mm): | 1600 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 75 |
| Voltaggio: | 220V-460V | Dimensione ((L*W*H): | 15577x2479x2280 mm |
| Peso (kg): | 28000 chilogrammi | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta precisione | Tipo di commercializzazione: | Nuovo prodotto 2020 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | CNC o no: | Normalmente |
| Classificazione automatica: | Semi-automatico | Passi di velocità dello spinello: | stepless |
| Colore: | Altri: | Max. Swing Diameter: | 1600 mm |
| Diametro della spina: | 1600 mm | Capacità di carico: | 25/32/40 t |
| Precisione di lavoro: | IT6 | Rotondità: | 0.01 mm |
| Foro di fuso: | 75 mm | Condizione: | Nuovo |
| Industria applicabile: | Hotel, negozi dell'indumento, negozi di materiale da costruzione, fabbrica delle officine riparazion | Localizzazione dello showroom: | Canada, Stati Uniti, Italia, Germania, Messico, Spagna, Romania, Sudafrica, Australia |
| Componenti fondamentali: | Conducibile, pompa, ingranaggio, motore, cambio, recipiente a pressione | Scavo a fusione (mm): | 75 |
| Max. Lunghezza girata (mm): | 4800 mm | Anno: | 2021 |
| Port: | Porto della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
Caratteristiche:
Questa macchina di tornitura parallela è un tornio universale con una capacità di carico di 25/32/40 tonnellate,
Dopo l'utilizzo del supporto dei rulli e il riposo costante, la capacità di carico è di 40 t. È adatto per utensili in acciaio ad alta velocità e in acciaio in lega dura.parti cilindriche e a disco, girando anello esterno, faccia di fine, slot, taglio, il foraggio, i coni interni ed esterni della rotazione, e l'uso del portautensili superiore (attraverso la ruota sospesa) per girare vari tipi di macchine.
fili di lunghezza inferiore a 600 mm.
1.Il letto del tornio è una struttura integrale a tre binari rettangolari a forma di scatola, che è stata fusione in una sola volta con ghisa di alta qualità (HT300).la larghezza della rotaia guida è di 1600 mm, la rigidità è
La precisione di macinazione con macchine di macinazione a guida importate garantisce una lunga durata, un'elevata precisione e una buona conservazione.
2. Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua di 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
3.Il sistema di alimentazione è collegato all'unità principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del fusibile e la velocità di alimentazione sia conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5.La macchina di tornitura parallela standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6.La macchina di tornitura parallela fornisce due tipi di telaio centrale, cioè un telaio centrale chiuso e un telaio centrale aperto.
7.Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello per realizzare il filo girante,e la fila posteriore di scaffalature spinge il tailstock per il movimento motorizzato.
8.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi nazionali.La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusionePer ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
Dopo l'utilizzo del supporto dei rulli e il riposo costante, la capacità di carico è di 40 t. È adatto per utensili in acciaio ad alta velocità e in acciaio in lega dura.parti cilindriche e a disco, girando anello esterno, faccia di fine, slot, taglio, il foraggio, i coni interni ed esterni della rotazione, e l'uso del portautensili superiore (attraverso la ruota sospesa) per girare vari tipi di macchine.
fili di lunghezza inferiore a 600 mm.
1.Il letto del tornio è una struttura integrale a tre binari rettangolari a forma di scatola, che è stata fusione in una sola volta con ghisa di alta qualità (HT300).la larghezza della rotaia guida è di 1600 mm, la rigidità è
La precisione di macinazione con macchine di macinazione a guida importate garantisce una lunga durata, un'elevata precisione e una buona conservazione.
2. Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua di 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.
3.Il sistema di alimentazione è collegato all'unità principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del fusibile e la velocità di alimentazione sia conveniente da selezionare.
4La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.
5.La macchina di tornitura parallela standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
6.La macchina di tornitura parallela fornisce due tipi di telaio centrale, cioè un telaio centrale chiuso e un telaio centrale aperto.
7.Due file di scaffalature ad alta precisione sono installate davanti e dietro la macchina, le scaffalature anteriori guidano l'alimentazione del carrello per realizzare il filo girante,e la fila posteriore di scaffalature spinge il tailstock per il movimento motorizzato.
8.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi nazionali.La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusionePer ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.
· 4 mascelle di carico pesante · riposo costante (più di 3 metri di lunghezza) · Seguire il riposo (oltre 3 M di lunghezza) · Corsa elettrica mobile · Centro morto della coda · 4 postazioni di attrezzature · Sistema di raffreddamento · Lampada da lavoro · Strumenti e cassetta degli attrezzi · Cuneo e bulloni di livellamento Manuale operativo (inglese) | · Indicatore digitale a 2 o 3 assi · Protezione da sfregamento · Protezione del palo utensile · Protezione contro gli spruzzi posteriori · Cambio rapido dell'attrezzatura · Fabbricazione per la rettifica |
Specificità | Unità | AL-1600H |
Max, girati sul letto. | mm | 1600 |
Max. girare sul cross slide. | mm | 1250 |
Distanza tra i centri | mm | 3000 ~ 20000 |
Max. coppia di scarico | N.m. | 80000 |
Larghezza del letto | mm | 1600 (3 slideway) |
Capacità di carico | tonnellate | 32 |
Conico di fusione | - | 75° |
Diametro della spina | mm | 1600 |
Intervallo di velocità dello spinello | rpm | 0.8-160 (senza passo) |
Intervallo di alimentazione longitudinale | mm | 0.125-48 (18) |
Intervallo di alimentazione incrociata | mm | 0.063-24 (18) |
Filtro metrico | mm | 2-40 |
Filo di pollice | TPI | 1-14 |
Filtro di modulo | MP | 1.5-20 |
Max. percorso del diapositivo trasversale | mm | 725 |
Max. percorso dello scivolo superiore | mm | 600 |
Sezione del bastone degli utensili | mm | 70x70 |
Diametro della piuma della coda | mm | 300 |
Viaggi di piume di coda | mm | 300 |
Penna conica della coda | - | 100, n. 1:7 |
Velocità di alimentazione rapida della coda | mm/min | 3000 |
Velocità di alimentazione rapida della piuma di coda | mm/min | 664 |
Potenza del motore principale | kW | 75 |
Lunghezza della macchina | mm | 13577~21577 |
Larghezza della macchina | mm | 2479 |
Altezza della macchina | mm | 2280 |
Dettagli della macchina
Casella a fusione:
Per i torni giganti, lo spinello attraverso il foro di diametro 85 mm, struttura a scatola divisa, alta rigidità di contatto;
la struttura meccanica di supporto a due punti, in modo che la corrente radiale e la corrente assiale dei grandi torni siano elevate
accuratezza di rotazione, spegnimento ad alta frequenza e macinatura di precisione dell'ingranaggio, alta precisione, funzionamento regolare, basso rumore.
la struttura meccanica di supporto a due punti, in modo che la corrente radiale e la corrente assiale dei grandi torni siano elevate
accuratezza di rotazione, spegnimento ad alta frequenza e macinatura di precisione dell'ingranaggio, alta precisione, funzionamento regolare, basso rumore.
Perché scegliere noi
Interferometro laser Renishaw:
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
