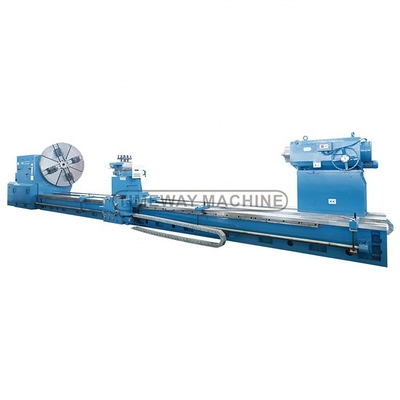

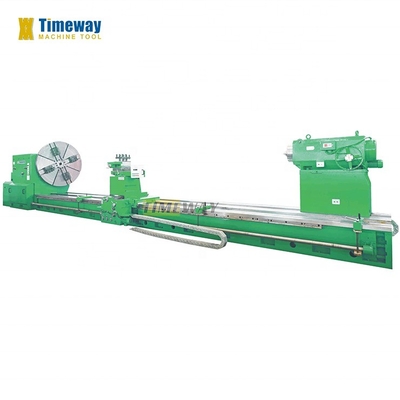

725 mm X-axis Travel Special Lathe Machine per grandi rulli in officine di riparazione di macchine

Questo tornio è un tornio universale con una capacità di carico di 25/32/40 tonnellate, dopo l'utilizzo di supporto a rulli e riposo costante, la capacità di carico è di 40 tonnellate.È adatto per acciaio ad alta velocità e strumenti in acciaio in lega dura- per parti di albero di diversi materiali, parti cilindriche e a disco, anello esterno di rotazione, faccia di fine, inserimento, taglio,e l'uso del supporto per utensili superiore (attraverso la ruota sospesa) per la tornitura di vari fili di lunghezza inferiore a 600 mm.

1.Il lettino del tornio è una struttura integrale a tre binari rettangolari a forma di scatola, che viene fusione in una sola volta con ghisa di alta qualità (HT300).la larghezza della rotaia guida è di 1600 mm, la rigidità è buona e la capacità anti-vibrazione è forte; la rettifica di precisione con macchine di rettifica guidate importate garantisce una lunga durata, un'elevata precisione e una buona conservazione.

 2. Il meccanismo di azionamento principale della macchina utensile è azionato da un motore a corrente continua da 75 kW. Il rapporto di velocità totale della modalità di regolazione della velocità variabile è di 1:22.2, 3passaggi di variazione di velocità, e il rapporto di velocità meccanica ed elettrica è 1:200Il mandrino ottiene un intervallo di regolazione della velocità senza gradini da 0,8 a 160 giri/min.

3.Il sistema di alimentazione è collegato all'unità principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del fusione e la velocità di alimentazione sia conveniente da selezionare.

4.La piuma è una struttura rotabile, che riduce l'usura e il calore dei centri.

5.La macchina utensile standard dotata di coilstock elettrico in movimento, riduce l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.

6.Questa serie di macchine utensili fornisce due tipi di telaio centrale, cioè un telaio centrale chiuso e un telaio centrale aperto.

7.Due file di scaffalature ad alta precisione sono installati davanti e dietro la macchina, i scaffalatori anteriori guidano l'alimentazione del carro per realizzare il filo di tornitura,e la fila posteriore di scaffalature spinge il tailstock per il movimento motorizzato.

8.Alta rigidità e fuso di alta precisione: il cuscinetto del fuso della macchina utensile adotta prodotti di marchi famosi nazionali.La scatola a fusione adotta una struttura simmetrica per rendere uniforme la deformazione termica ed evitare lo spostamento del centro del fusionePer ridurre la deformazione termica, la testa è lubrificata con un ciclo di bagno di olio.Il fusibile ben assemblato ha le caratteristiche di bassa temperatura di aumento, piccola deformazione termica e elevata precisione, che consente al fusione di mantenere una precisione relativamente stabile durante il funzionamento a lungo termine.

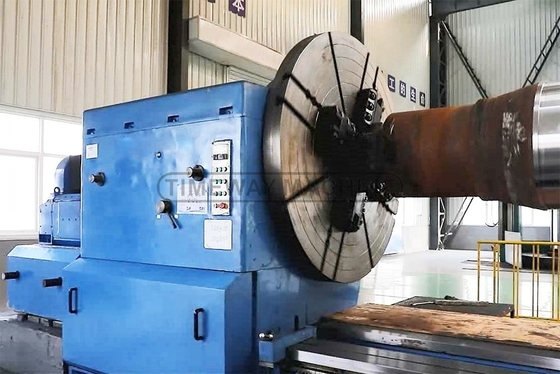

Casella a fusione: Per i torni giganti, lo spinello attraverso il diametro del foro 85 mm, struttura a scatola divisa, alta rigidità di contatto; lo spinello utilizzando supporto anteriore e posteriore tipo di supporto meccanico a due punti,in modo che i grandi torni di radial run-out e axiale run-out, elevata precisione di rotazione, spegnimento ad alta frequenza e macinatura di precisione degli ingranaggi, alta precisione, funzionamento regolare, basso rumore.

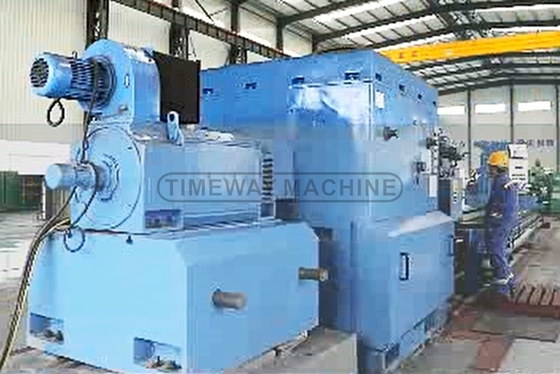

Motore principale DC 75 kW:   I torni pesanti possono ottenere una velocità di mandrino di 0,8-160 giri al minuto con senza passaggio, la struttura di trasmissione principale è azionata dal motore principale DC 75KW,grande coppia e forte forza di rotazione per il taglio pesante, la velocità del mandrino viene regolata mediante regolazione della pressione e del magnetismo.

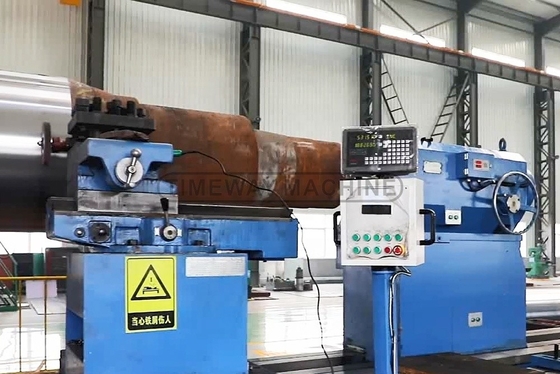

Trasporto:   Il sistema di alimentazione del tornio è collegato al propulsore principale attraverso la barra luminosa, in modo che l'alimentazione sia direttamente correlata alla velocità del mandrino e alla velocità di alimentazione conveniente da selezionare. Due file di scaffali ad alta precisione sono installati davanti e dietro i giganteschi torni pesanti, i scaffali anteriori guidano l'alimentazione del carrello per realizzare le torniture,e il rack posteriore guida il movimento motorizzato nemico.

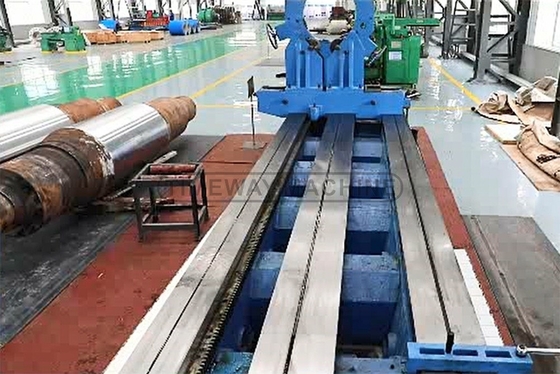

Tre binari scorrevoli:   Il grande carico pesante adotta la struttura di tre binari scivolosi, la larghezza del letto è fino a 1600mm, alta rigidità e forte antivibrazione in modo che la capacità di carico 40tons.Le rotaie dei torni sono indurite a media frequenza (HRC68), e macinato da macchine di macinazione ferroviaria importate.

Caccia:   Alta rigidità e grande capacità di carico. Diametro della coda: 400 mm Angolo conico centrale: 75° Viaggio effettivo della coda: 300 mm Corsa di movimento trasversale della coda: 15 mm

Sostituzione costante e supporto dei rulli:   I torni giganti sono standard dotati di riposo costante, il supporto a rulli è opzionale per la scelta del cliente.

Apparecchi elettrici:   Disponibilità del filo, marcatura CE dei componenti elettrici.
