2200/2750/3250x1080x1370 Alta rigidità testa di ingranaggio macchina a tornio a letto aperto per il vostro laboratorio
Dettagli:
| Luogo di origine: | Henan, Cina |
| Marca: | TIMAC |
| Numero di modello: | CL-410, CL-460, CL-510 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $8,000.00/sets 1-2 sets |
| Imballaggi particolari: | Cassa in legno (può essere fumigata) |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1000/1500/2000 | Distanza di velocità del mandrino (rpm): | 25 - 2000 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Di bassa potenza | Larghezza del letto (mm): | 300 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 5.5 |
| Voltaggio: | 220V/380V | Dimensione ((L*W*H): | 2200/2750/3250x1080x1370 |
| Peso (kg): | 1645 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Alta rigidità | Tipo di commercializzazione: | Prodotto ordinario |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Lunghezza dell'intervallo: | 165 mm |
| Gamme di velocità di rotazione del mandrino: | 25-2000 giri | Max. Swing Over Gap: | 690mm |
| Larghezza del letto: | 300 mm | Viaggio trasversale dello scorrevole: | 285mm |
| Distanza fra i centri: | 1000/1500/ 2000 mm | Scorrevole dell'incrocio di Max. Swing Over: | 270mm |
| Intervallo di alimentazione longitudinale: | 0.031-1.7 (42) mm/rpm | Intervallo di alimentazione incrociata: | 0.014-0.784 (42) mm/rpm |
| Dimensioni dell'imballaggio (LxWxH): | 225/280/330x112x162cm | Condizione: | Nuovo |
| Scavo a fusione (mm): | 58 | Industria applicabile: | Alberghi, negozi di abbigliamento, negozi di materiali da costruzione, negozi di riparazione di macc |
| Localizzazione dello showroom: | Stati Uniti, Italia, Francia, Germania, Pakistan, India, Messico, Russia, Cile, Emirati Arabi Uniti, | Componenti fondamentali: | Cuscinetto, pompa, ingranaggio, motore, cambio, motore |
| Max. Lunghezza girata (mm): | 1900 millimetri | Anno: | 2020 |
Descrizione di prodotto

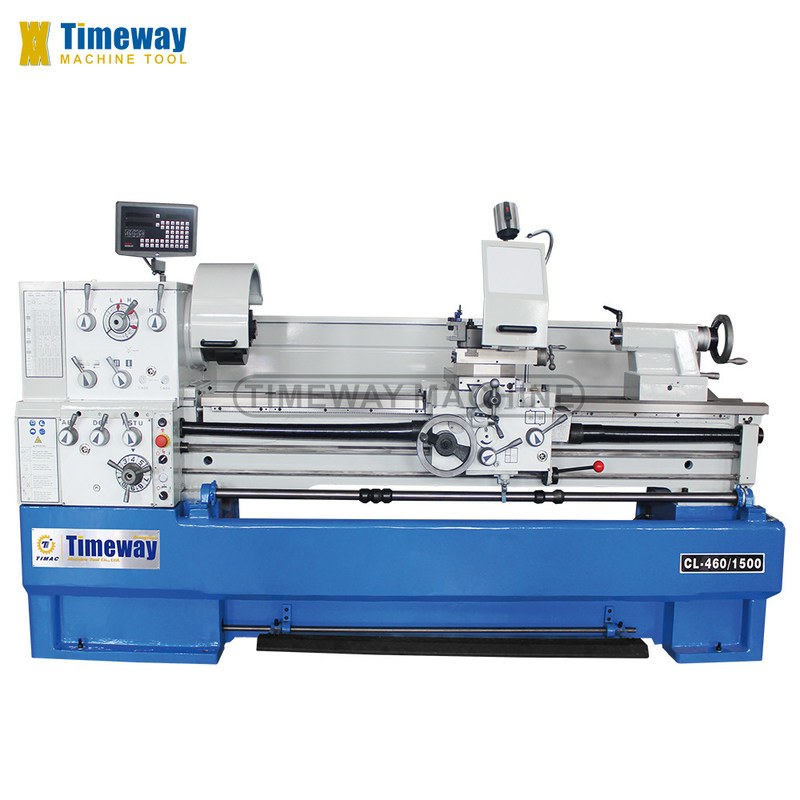

Torni a letto a spazio con testa di ingranaggio ad alta precisione
(CL-410,CL-460,CL-510Q)
Caratteristiche:
Questa serie di torni centrali universali è un modello fantastico per le piccole e medie lavorazioni di tornitura.fermo e seguire il riposoPer ridurre i tempi di non produzione, questo modello può anche essere dotato di lettura digitale a 2 o 3 assi.
1.Induttivo indurito, lucidato letto macchina di ghisa grigia.
2.Il freno a piedi elettromeccanico riduce significativamente i tempi di fermo.
3.Cuscinetto a fusione principale all'avanguardia con cuscinetti a sfere angolari di alta qualità.
4.Impostazioni di velocità e alimentazione facili, fluide e regolabili con precisione.
5.Ingranaggi e alberi induriti e lucidati, anche nell'unità degli ingranaggi di alimentazione.
6.Localizzazioni centrali, interruttori logici per alimentazione e fili con guida e barra di alimentazione.
7.Scala regolabile per la rotazione conica, ruota a mano con scala regolabile ((0.02mm).
8.Il ponte rimovibile consente di lavorare pezzi di grande diametro.
9.Gli ingranaggi della testa sono realizzati in acciaio di alta qualità e induriti oltre HRC 48°.
Parametro:
| Specificità | Unità | CL-410 | CL-460 | CL-510Q |
| Max, girati sul letto. | mm | 410 | 460 | 510 |
| Max. girare sul cross slide. | mm | 220 | 270 | 320 |
| Max. Spostati sul buco. | mm | 640 | 690 | 738 |
| Distanza tra i centri | mm | 1000/1500/ 2000 | 1000/1500/ 2000 | 1000/1500/2000 |
| Lunghezza dell'intervallo | mm | 165 | 165 | 165 |
| Larghezza del letto | mm | 300 | 300 | 300 |
| Naso a fusione | - | D1-6 | D1-6 | D1-8 |
| Scavo a fusione | mm | 58 | 58 | 80 |
| Conico di fusione | - | MT2 attività di investimento | MT2 attività di investimento | MT7 |
| Intervallo di velocità del mandrino (passi) | rpm | 25-2000 (12) | 25-2000 (12) | 25-1700 (12) |
| Viaggio della diapositiva superiore | mm | 128 | 128 | 130 |
| Viaggio a scivolo croce | mm | 285 | 285 | 305 |
| Dimensione della sezione utensile | mm | 25x25 | 25x25 | 25x25 |
| Filtro di guida | - | 40x4T.P.I. o passo 6 mm | 40x4T.P.I. o passo 6 mm | 40x4T.P.I. o passo 6 mm |
| Intervallo di alimentazione longitudinale | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) | 0.031-1.7 (42) |
| Intervallo di alimentazione incrociata | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) | 0.014-0.784 (42) |
| Varietà di fili metrici (varietà) | mm | 0.1-14 (41) | 0.1-14 (41) | 0.1-14 (41) |
| Diametro di filettatura (varietà) | TPI | 2-112 (60) | 2-112 (60) | 2-112 (60) |
| Diametro dei fili (varietà) | DP | 4-112 (50) | 4-112 (50) | 4-112 (50) |
| Gamma di fili di modulo (varietà) | MP | 0.1-7 (34) | 0.1-7 (34) | 0.1-7 (34) |
| Diametro della piuma della coda | mm | 60 | 60 | 60 |
| Viaggi di piume di coda | mm | 130 | 130 | 130 |
| Penna conica della coda | - | MT4 | MT4 | MT4 |
| Potenza del motore principale | kW | 5.5 | 5.5 | 5.5 |
| Potenza della pompa di raffreddamento | kW | 0.1 | 0.1 | 0.1 |
| Dimensioni della macchina (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 | 230/275/325x111x137 |
| Dimensioni dell'imballaggio (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 | 235/280/330x112x153 |
| Peso netto | kg | 1580/1745/1900 | 1645/1810/1965 | 1446/1611/1715 |
| Peso lordo | kg | 1844/2049/2229 | 1910/2115/2295 | 1711/1916/2045 |
Accessori standard:
Quadrante di inseguimento del filo
Protezione da spruzzo
Pistola a olio
Lampada di lavoro
Sistema di raffreddamento
Riposo costante
Seguire il riposo
Cambiare marcia
Manica riducente
Freno a piedi
per la fabbricazione di apparecchi per il trasporto di merci
Casella degli attrezzi
Manuale dell'operatore
Accessori opzionali:
Centro di vita
Fabbricazione a base di materie plastiche
Scalatore di foratura

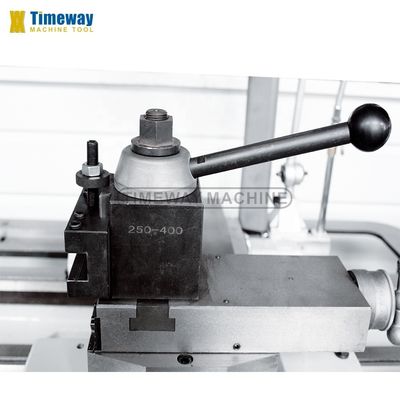

Tenitore di utensili per cambio rapido

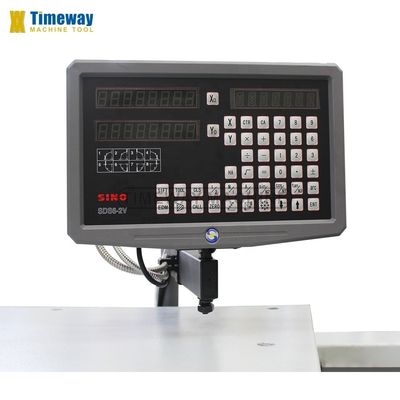

lettura digitale 2/3 asse
Copertura Chuck
Copertura della viti a guida
Copertura del palo utensile
Targa di guida
Invertitore di frequenza delta
Attrezzature opzionali:
Sistema di lettura digitale (DRO)
Cambio rapido dell'attrezzatura e dei supporti
Fabbricazione a base di materie plastiche

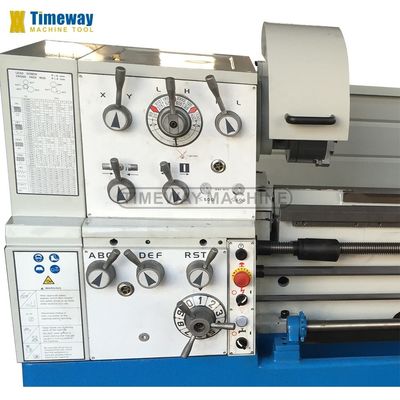

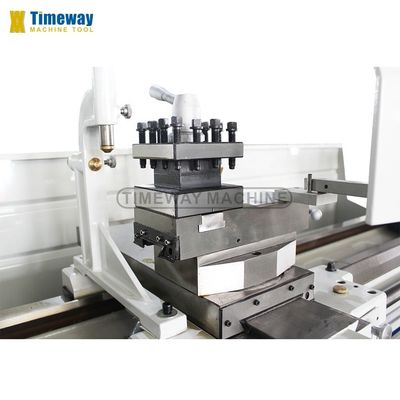

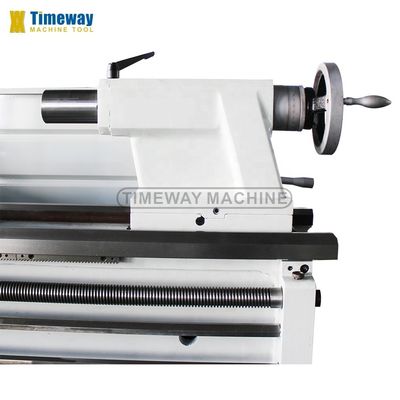

Immagine dettagliata:
| | |
| | |
| | |
| | |
Immagine sulla confezione:
D:Perché scegliere Timeway Machine?
A:1. Alta qualità a prezzi competitivi;
2. Un team di ricerca e sviluppo professionale e 25 anni di esperienza nell' esportazione;
3, esportato in oltre 60 paesi;
4. certificati CE, ISO;
5. SERVIZIO ONLINE 24 ore su 24 (SKYPE, WhatsApp, Wechat, Trademanager);
6. Garanzia di qualità di 12 mesi;
7. Ingegneri all' estero disponibili per risolvere i problemi;
D:Avete un controllo di qualità o degli standard di sicurezza per i vostri macchinari?
A:Sì, abbiamo istituito un dipartimento di controllo di qualità molto rigoroso per garantire una buona qualità.
D:Qual e' il MOQ?
A:1 set (solo alcune macchine a basso costo saranno più di 1 set)
D:E le condizioni di pagamento?
A:(1) T/T con pagamento anticipato del 30% e saldo del 70% da pagare prima della spedizione;
(2) LC irrevocabile a vista;
(3) Western Union, MoneyGram, ecc.
D:E la garanzia?
A:Il periodo di garanzia è di un anno dopo la consegna.
