>> La guardia del Chuck per proteggere l'operatore è opzionale.
 |

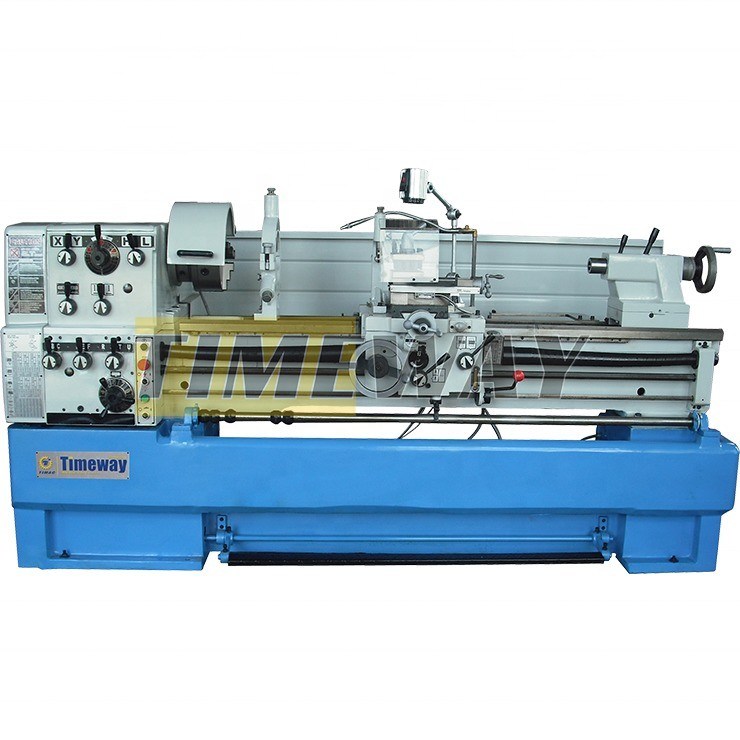

Metall Turning 410mm Swing Horizontal Lathe Machine Tool con e 0,01mm Rotondità
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Timeway |
| Numero di modello: | CL-410/1500 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $13,000.00/sets 1-2 sets |
| Imballaggi particolari: | cassa/paletta in legno |
| Capacità di alimentazione: | 300 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Lunghezza massima del pezzo (mm): | 1500 | Distanza di velocità del mandrino (rpm): | 25 - 2000 giri/m |
|---|---|---|---|
| Capacità di lavorazione: | Di bassa potenza | Larghezza del letto (mm): | 300 |
| Tipo: | Orizzontale | Potenza del motore a fusione ((kW): | 5.5 |
| Voltaggio: | 200V-480V | Dimensione ((L*W*H): | 2750x1080x1340 mm |
| Peso (kg): | 1745 kg | Garanzia: | 1 anno |
| Punti chiave di vendita: | Produzione flessibile | Tipo di commercializzazione: | Prodotto caldo 2021 |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 1 anno | Servizio post-vendita: | Ingegneri disponibili per il servizio di macchine all'estero |
| Tipo di macchina: | Macchine a tornitore a letto piatto parallelo | Materiale di giro: | Metalli |
| Cavo di alimentazione: | Sistema a 3 fasi e 4 fili | Capacità di potenza: | 7 KVA |
| Torni con olio: | Olio 32# o 46# | Fondamento del tornio: | Più profondità 200 mm di cemento |
| Precisione di lavoro: | IT6 | Rotondità: | 0.01 mm |
| Roverezza: | Ra2um | Condizione: | Nuovo |
| Scavo a fusione (mm): | 58 | Industria applicabile: | Negozi di materiali da costruzione, negozi di riparazione di macchinari, fabbrica di alimenti e beva |
| Localizzazione dello showroom: | Italia, Francia, Germania, Brasile, Messico, Russia, Spagna, Romania, Ucraina, Uzbekistan, Australia | Componenti fondamentali: | Cuscinetto, ingranaggio, motore |
| Max. Lunghezza girata (mm): | 1850 mm | Anno: | 2021 |
| Port: | Porti della Cina | ||
Descrizione di prodotto
Descrizione dei prodotti
3 manicotti | Centro di vita |
4 mascelle | Fabbricazione a base di materie plastiche |
Placca di faccia | Scalatore di foratura |
Centri morti | Tenitore di utensili per cambio rapido |
Quadrante di inseguimento del filo | lettura digitale 2/3 asse |

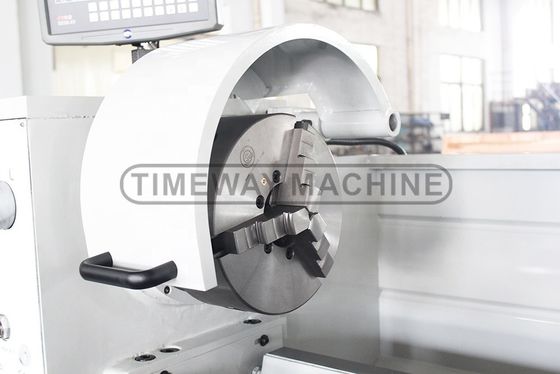

Protezione da spruzzo | Copertura Chuck |
Pistola a olio | Copertura della viti a guida |
Lampada di lavoro | Copertura del palo utensile |
Sistema di raffreddamento | Targa di guida |
Riposo costante | |
Seguire il riposo | |
Cambiare marcia | |
Manica riducente | |
Freno a piedi | |
per la fabbricazione di apparecchi per il trasporto di merci | |
Casella degli attrezzi e attrezzi | |
Manuale operativo |
Specificità | Unità | CL-410 | CL-460 |
Max, girati sul letto. | mm | 410 | 460 |
Max. girare sul cross slide. | mm | 220 | 270 |
Max. Spostati sul buco. | mm | 640 | 690 |
Distanza tra i centri | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Lunghezza dell'intervallo | mm | 165 | 165 |
Larghezza del letto | mm | 300 | 300 |
Naso a fusione | - | D1-6 | D1-6 |
Scavo a fusione | mm | 58 | 58 |
Conico di fusione | - | MT2 attività di investimento | MT2 attività di investimento |
Intervallo di velocità del mandrino (passi) | rpm | 25-2000 (12) | 25-2000 (12) |
Viaggio della diapositiva superiore | mm | 128 | 128 |
Viaggio a scivolo croce | mm | 285 | 285 |
Dimensione della sezione utensile | mm | 25x25 | 25x25 |
Filtro di guida | - | 40x4T.P.I. o passo 6 mm | 40x4T.P.I. o passo 6 mm |
Intervallo di alimentazione longitudinale | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
Intervallo di alimentazione incrociata | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
Varietà di fili metrici (varietà) | mm | 0.1-14 (41) | 0.1-14 (41) |
Diametro di filettatura (varietà) | TPI | 2-112 (60) | 2-112 (60) |
Diametro dei fili (varietà) | DP | 4-112 (50) | 4-112 (50) |
Gamma di fili di modulo (varietà) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diametro della piuma della coda | mm | 60 | 60 |
Viaggi di piume di coda | mm | 130 | 130 |
Penna conica della coda | - | MT4 | MT4 |
Potenza del motore principale | kW | 5.5 | 5.5 |
Potenza della pompa di raffreddamento | kW | 0.1 | 0.1 |
Dimensioni della macchina (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Dimensioni dell'imballaggio (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Peso netto | kg | 1580/1745/1900 | 1645/1810/1965 |
Peso lordo | kg | 1844/2049/2229 | 1910/2115/2295 |
Dettagli della macchina
Caratteristiche della macchina:
Questa serie di torni centrali universali è un modello fantastico per le piccole e medie lavorazioni di tornitura.fermo e seguire il riposoPer ridurre i tempi di non produzione, questo modello può anche essere dotato di lettura digitale a 2 o 3 assi.
Induttivo indurito, lucidato letto macchina di ghisa grigia.
Il freno a piedi elettromeccanico riduce significativamente i tempi di fermo.
Cuscinetto a fusione principale all'avanguardia con cuscinetti a sfere angolari di alta qualità.
Impostazioni di velocità e alimentazione facili, fluide e regolabili con precisione.
Ingranaggi e alberi induriti e lucidati, anche nell'unità degli ingranaggi di alimentazione.
Localizzazioni centrali, interruttori logici per alimentazione e fili con guida e barra di alimentazione.
Scala regolabile per la rotazione conica, ruota a mano con scala regolabile ((0.02mm).
Il ponte rimovibile consente di lavorare pezzi di grande diametro.
Gli ingranaggi della testa sono realizzati in acciaio di alta qualità e induriti oltre HRC 50.
- E' un'altra cosa.
>> 3 mandrioni con manuale viene di serie;
- E' un'altra cosa.
>> I binari del tornio sono induriti e macinati;
>> Terminare l'alimentazione automatica dell'asse X e Z;
>> La guardia postale degli attrezzi è opzionale.
- E' un'altra cosa.

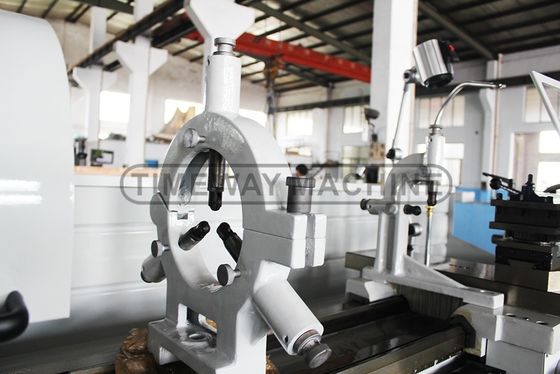

>> Il riposo costante e il riposo di seguito sono standard per la macchina a tornio a spazi.
- E' un'altra cosa.

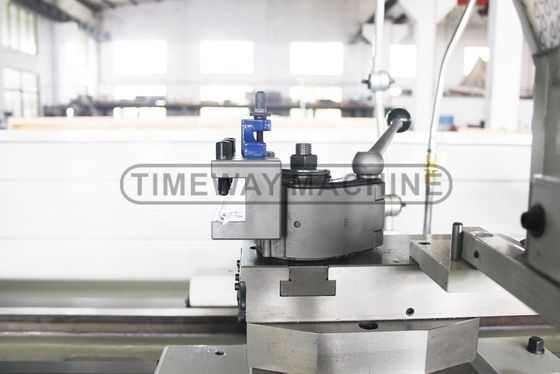

>> Disponibile un posto utensili standard a 4 stazioni, un posto utensili di cambio rapido di tipo USA.
- E' un'altra cosa.
>> DRO a 2 e 3 assi è facoltativo;
>> Il freno a piedi può realizzare l'arresto rapido dello spinello;
>> Protezione a vite dell'asse Z e dispositivo di misurazione sono opzionali.
Prova - rotondità e cilindricità:
Precisione di rotazione della superficie esterna della barra, precisione di prova:
b. una lunghezza superiore a 5 mm;
Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di apparecchiature per la produzione di apparecchiature per la fabbricazione di apparecchiature per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi.
Prova - verticalità:
Precisione di rotazione della superficie terminale del disco, precisione di prova:
Verticalità: inferiore a 0,02/300 mm
Prova - rugosità:
Precisione di rotazione della superficie esterna della barra, precisione di prova: rugosità: Ra1.6um
Prova di torsione dei fili:
Filati conici di tornitura fine (Taper: 1:16, passo del filo: 3,175 mm), dopo test con un dispositivo di misura speciale, può soddisfare l'errore di passo cumulativo a 0,015/25,4 mm.
Parti di prova complete(solo per il tornio CNC orizzontale):
Tutti i torni CNC devono effettuare un processo di taglio finale dopo tutte le ispezioni standard della macchina, attraverso il taglio della superficie esterna, dei gradini, della superficie dell'arco, della superficie conica, ecc.,per controllare la stabilità del sistema CNC e le prestazioni complessive della macchina.
Perché scegliere noi
Interferometro laser Renishaw (solo per il tornio CNC orizzontale):
Prima della consegna, adotta il laser RENISHAW UK per eseguire test di precisione dinamica e offset, in modo che la macchina abbia l'elevata precisione di posizionamento e precisione di riposizionamento.
